7H系列SMD7050贴片HCSL输出差分晶振描述：

SJK 7H系列：低抖动7050 HCSL差分晶振（面向PCIe与高速通信架构）

在5G基站、高端服务器、AI超算中心及光纤传输等高带宽场景中，传统的单端时钟极易受系统共模噪声干扰，导致误码率（BER）飙升。SJK 7H系列是一款采用 SMD 7050（7.0×5.0mm） 封装的高性能HCSL差分有源晶振，专为高频、超低抖动与强抗干扰的硬核工业级应用而设计。

核心技术优势：

• 原生兼容PCIe总线架构： 采用HCSL（高速电流导引逻辑）差分输出，开关速度极快，具备天然的强抗共模噪声能力。无需繁琐的外部上拉电阻，布线更简单，是 Intel/AMD 处理器平台和 PCI-Express Gen 3/4/5/6 的标准时钟源推荐方案。

• 0.2ps 级别超低相位抖动： 在 12 kHz 至 20 MHz 频段内，典型相位抖动低至 163 fSec (Typ.)。极致的信号纯净度，能显著拓宽系统时序裕量，确保海量数据流在高速串行链路中精准同步，杜绝丢包。

• 全频段与工业级宽温： 支持 13.5 MHz 至 700 MHz（常备 100MHz、125MHz、156.25MHz 等主流PCIE频点）。在 -40℃ 至 +85℃ 工业级宽温 范围内，频率稳定度可达 ±25 ppm，无惧严酷的户外或机房高温环境。

• 高标准工艺与绿色合规： 金属六脚封装，气密性极佳，老化率低；支持 OE（三态输出延时）功能。全面兼容 SMT 自动贴片与无铅回流焊，全线产品符合 RoHS 及 Reach 环保指令。

主流应用场景：

• 云计算与数据中心： 高端服务器、NVMe存储阵列、网络交换机、路由器。

• 通信基础设施： 5G/6G 通信基站、光传输网络（OTN）、光模块（SFP+/QSFP+）。

• 高速数据总线： PCIe 采集卡、工业主板、高速图像处理设备。

7H系列SMD7050贴片HCSL输出差分晶振技术参数：

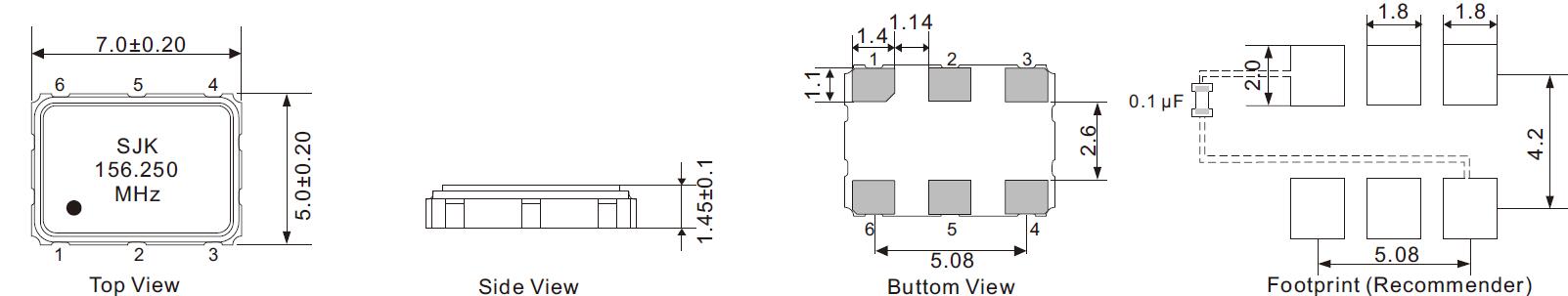

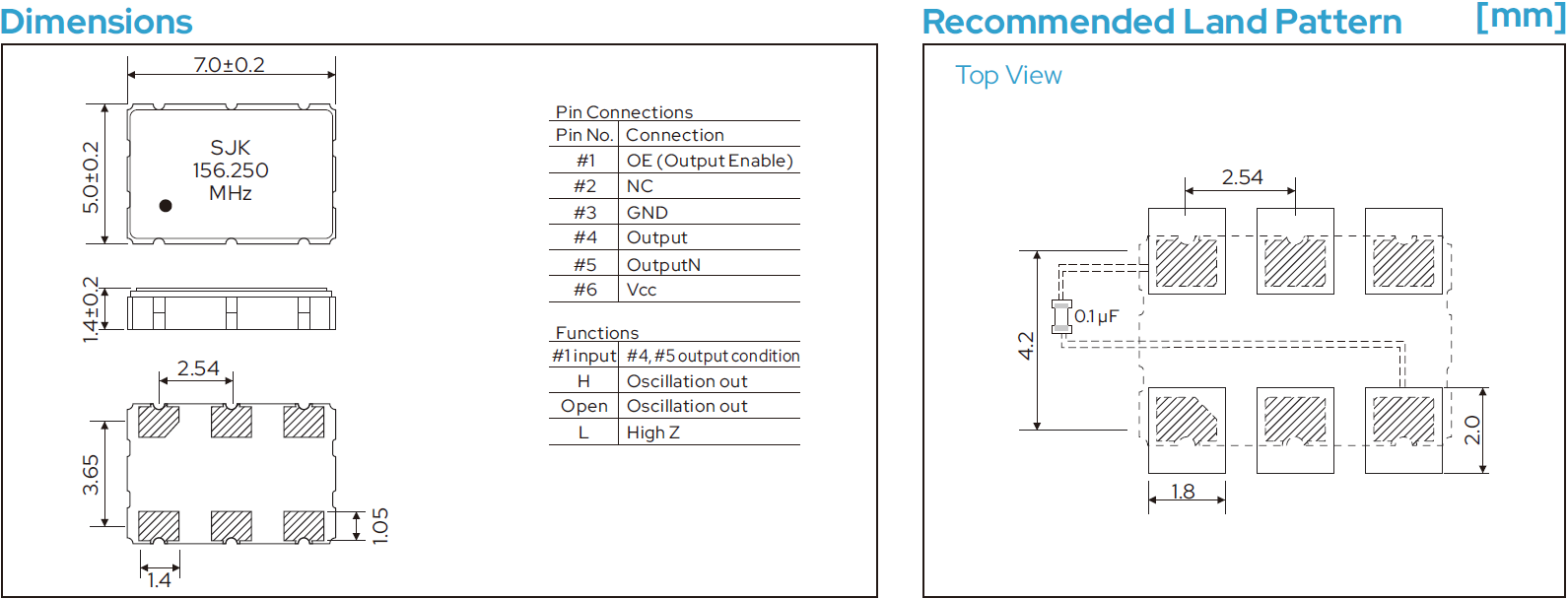

7H系列SMD7050贴片HCSL输出差分晶振尺寸图：

7H系列SMD7050贴片HCSL输出差分晶振常见问题(FAQ):

Q1: 7H系列差分晶振的HCSL输出主要有什么优势？相比LVPECL和LVDS呢？

A: HCSL（High-speed Current Steering Logic）是一种高速电流导引逻辑，它最核心的优势是开关速度极快、功耗低，且通常不需要外接上拉电阻（外接50Ω接地电阻即可），这大大简化了PCB板级布线。相比LVPECL，HCSL的功耗明显更低；相比LVDS，HCSL在数吉比特（Gbps）的高速串行总线中拥有更好的信号完整性，因此成为了 Intel处理器架构和PCIe通道 事实上的标准时钟源。

Q2: 该系列在高速通信中对降低系统误码率（BER）有什么帮助？

A: 系统的误码率很大程度上取决于时钟的相位抖动（Phase Jitter）。SJK 7H系列差分振荡器在12 KHz至20 MHz带宽内的典型相位抖动仅为 163 fSec (飞秒)。这种超低抖动性能保证了时钟信号沿的极其精准，在光纤通信和千兆以太网的持续高带宽数据传输中，能大幅减少因时钟漂移引发的包丢失和误码。

Q3: 7H系列晶振能否提供-40℃~+85℃的工业级工作温度？稳定性如何？

A: 可以。7H系列支持商业级（-20~+70ºC）和工业级（-40~+85ºC）两种工作温度范围。在工业级全温度范围内，我们通过严格的晶片筛选和补偿补偿工艺，可提供低至 ±25 ppm 的全条件频率稳定度（Frequency Tolerance），全面满足户外通信基站、高端工业服务器等恶劣环境下的长时间稳定运行。

Q4: 采购SJK 7H系列时，通常需要确认哪些核心技术参数？

A: 采购或选型时，请向我们的销售工程师提供以下定制参数：

1. 中心频率（如：100.000MHz, 125.000MHz）；

2. 工作电压（支持 1.8V /2.5V / 3.3V）；

3. 工作温度范围与频率稳定度（如 -40~+85℃，±25ppm）；

4. 输出脚位控制（支持三态/Enable-Disable功能）。 SJK全系列备有标准主流频点现货，并支持小批量样品快速申请。
