1X系列SMD 9*7恒温晶振OCXO常见问题产品描述：

SJK 1X系列是一款代表行业领先封装工艺的超小尺寸贴片式恒温晶体振荡器（SMD OCXO）。该产品在极其紧凑的 9.7 × 7.5 × 4.0 mm 封装内，集成了高品质、高Q值的专用晶片与精准的控温电路。其颠覆了传统DIP/大封装恒温晶振在空间上的限制，为现代小型化高精度电子系统提供了完美的高稳定时钟源。标准品支持压控（EFC）电子频率微调功能，能有效补偿长期老化带来的频率漂移。
核心技术优势与卖点

• 极致尺寸，节省空间：9.7×7.5mm 的超小贴片面积，是目前市场上体积最小的SMD OCXO之一，完美适配对PCB空间要求苛刻的高密度板设计。
• 卓越的温度稳定度：在严苛的工业级温度范围内，频率稳定度最高可达 ±5ppb（可根据客户需求定制不同温区），有效抵抗环境温度剧烈波动带来的频偏。
• 超低功耗与快速预热：启动最大功耗仅为 1.5W，进入稳定工作状态后的静态功耗低至 0.4W，有效降低了系统整体热负荷；同时具备极短的预热锁相时间。
• 优异的相噪表现：在 20MHz 载波下，10Hz 处相位噪声低至 -105 dBc/Hz，1KHz 处低至 -150 dBc/Hz，有效降低系统抖动，确保无线通信的高信噪比与低误码率。
• 高可靠性与环保认证：产品采用高度自动化生产工艺，具备极强的抗振动与抗冲击能力；全面符合 RoHS规范，绿色无铅（Pb Free）。

主要应用场景

• 5G/小型通信基站 (Small Base Stations)：作为网络同步的核心时钟，满足苛刻的Holdover时间要求。
• 微波与雷达系统 (Microwave & Radar Systems)：提供高纯净度、低相噪的本地振荡器信号。
• 卫星通信终端 (Satellite Communications)：保障多变空间环境及地表环境下的精密频率锁相。
• 精密测试与测量仪器 (Test & Measurement)：如频率计、频谱分析仪、网络分析仪的基础参考时钟。
• 频率合成器 (Frequency Synthesis)：用于多通道高频信号发生器的高稳基准源。

1X系列SMD 9*7恒温晶振OCXO常见问题技术参数：

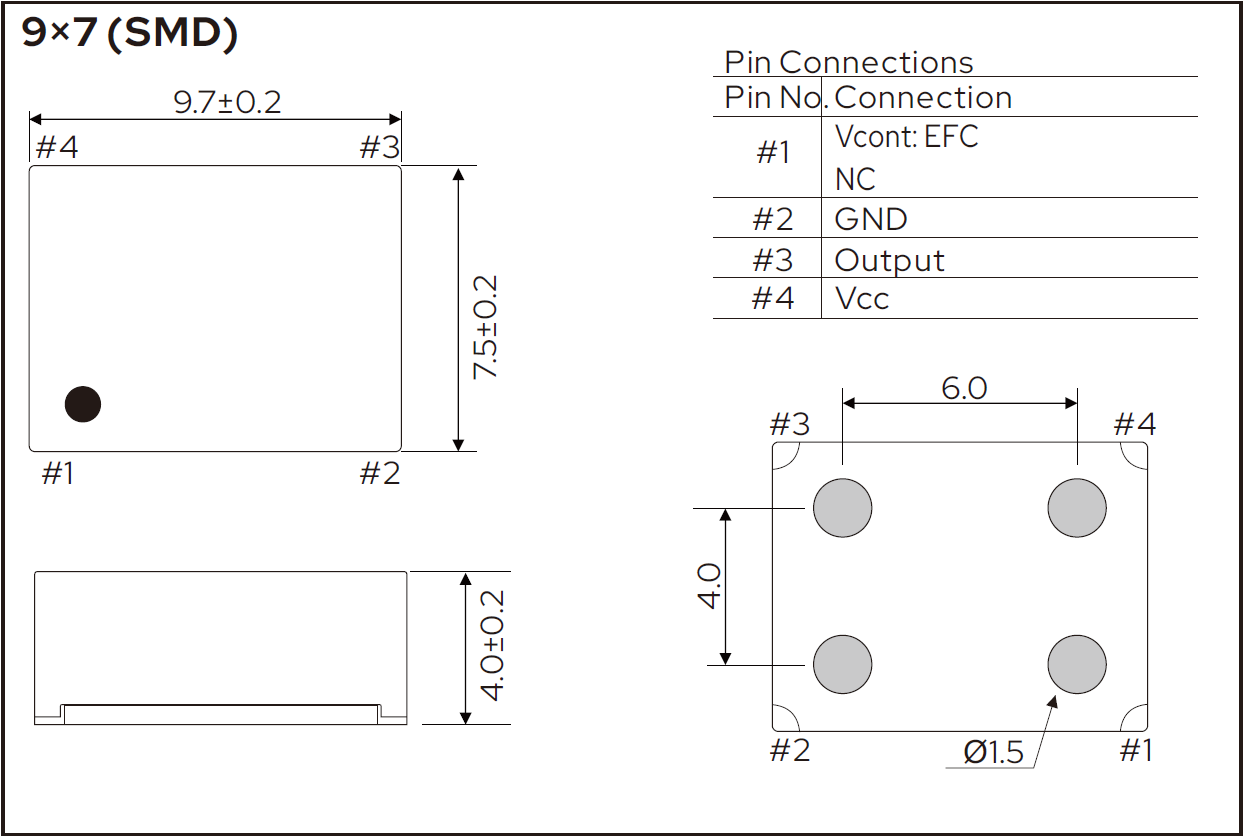

1X系列SMD 9*7恒温晶振OCXO常见问题尺寸图(Unit: mm)：

1X系列SMD 9*7恒温晶振OCXO常见问题(FAQ)：

Q1: SJK 1X系列 SMD 9×7 OCXO 相比传统恒温晶振最大的优势是什么？
A: 最大的优势在于超小体积与高精密度的完美平衡。传统OCXO多为DIP方型大封装（如25×25mm或20×20mm），而SJK 1X系列将封装缩小到贴片式 9.7×7.5×4.0mm。它在节省超70%的PCB空间的同时，仍保持了高水平的温度稳定度（≤±5ppb~±20ppb）和极低的静态功耗（0.4W），是通信设备和便携式仪器小型化的理想选择。
Q2: 什么是电子频率微调（Vcont: EFC）功能？它是如何工作的？
A: Vcont（Voltage Control）或 EFC（Electronic Frequency Tuning）指的是电子频率控制（压控）功能。通过在晶振的1号引脚施加微调控制电压（例如在3.3V供电时施加 1.65±1.65V 的控制电压），系统可以对晶振的输出频率进行精确的主动微调（调整范围 ≥±1.0ppm）。这主要用于补偿晶振在长期工作中所产生的老化频偏，或用于锁相环（PLL）电路中进行频率同步。
Q3: 为什么1X系列OCXO的功耗分为“最大功耗（1.5W）”和“静态功耗（0.4W）”？
A: 这是由于恒温晶振内部控温槽（Oven）的工作机制决定的。在刚开机启动时（预热阶段），控温槽需要迅速加热以达到内部设定的恒温点（通常在80°C左右），此时加热电路全功率工作，功耗达到最大（≤1.5W）。当内部温度达到平衡、进入稳定工作状态后，加热电路仅需补充散失的热量，此时功耗会大幅下降并保持在较低水平，即静态功耗（≤0.4W）。
Q4: 工业级应用中，如何选择1X系列恒温晶振的温度稳定度？
A: 根据晶科鑫官方选型规范：在普通工业温区（-20~+70°C 或 -40~+70°C）及宽温区（-40~+85°C）下，均可稳定提供 ≤±10ppb 及 ≤±20ppb 的高稳定度产品。如果您有更极端的指标需求（例如在 -40~+85°C 内要求≤±5.0ppb，或者要求扩展到 -55~+85°C 极寒温区），请直接联系深圳市晶科鑫实业的销售和技术专家团队进行深度定制和可行性评估。
Q5: 该款9×7mm SMD 恒温晶振对电源纹波有什么要求？如何保证信号纯净？
A: OCXO对电源噪声非常敏感，电源纹波直接影响晶振的短稳和相位噪声表现。由于规格书中明确其在Vcc±5% 变化时电压漂移稳定性高达 ≤±2.0ppb，建议在设计PCB时，在 Vcc 引脚（4号脚）尽量靠近晶振的位置放置一个 0.1μF 和 一个 10μF 的陶瓷旁路电容。同时，建议采用独立的低噪声 LDO（低压差线性稳压器）进行供电，避免与数字大功耗芯片（如FPGA、CPU）共用电源轨，以充分发挥其低至 -155 dBc/Hz 的相噪性能。
