2N系列SMD2520贴片有源晶振描述：

2N系列是晶科鑫（SJK）推出的一款超小体积、高性能的金属封装贴片有源晶振（SPXO）。其外形尺寸仅为 2.5 × 2.0 × 0.8 mm，专为高密度集成电路板设计。产品在 1.8V 至 3.3V 的低工作电压下，仍能表现出极低的相位抖动（最大 1 ps）与优异的频率稳定性。支持三态（Tri-State）输出，编带包装，完美适配现代化全自动表面贴装（SMT）回流焊工艺，是5G通讯、智能穿戴及物联网设备的理想频率源选择。

产品核心优势

1. 极致微型化：2520标准封装（2.5×2.0mm），节省PCB板载空间，助力设备轻薄化。

2. 宽频覆盖：支持 1MHz 至 220MHz 宽频段定制输出，全基频（Fundamental）振荡模式，信号更纯净。

3. 超低抖动与相噪：相位抖动（Phase Jitter）控制在 1 ps Max (12kHz~20MHz)，保障高速数据传输零失误。

4. 低功耗设计：兼容 1.8V、2.5V、3.3V 供电，最大工作电流仅 10mA，有效延长便携设备续航。

5. 宽温高可靠性：工业级工作温度范围最高可达 -40℃ 至 +85℃，年老化率低至 ±3ppm，运行稳定可靠。

6. 绿色合规：全系列通过 RoHS 及 Pb-Free（无铅）环保认证。

典型应用场景

• 网络与无线通讯：WiLAN、WiMAX、5G模块、路由器、交换机。

• 智能穿戴与移动终端：智能手机、智能手表、TWS耳机。

• 影像与多媒体：相机模块、数字电视、DVC、蓝光播放器、专业音频设备。

• 工业与车载电子：汽车电子外设、便携式检测仪、USB设备。

2N系列SMD2520贴片有源晶振技术参数：

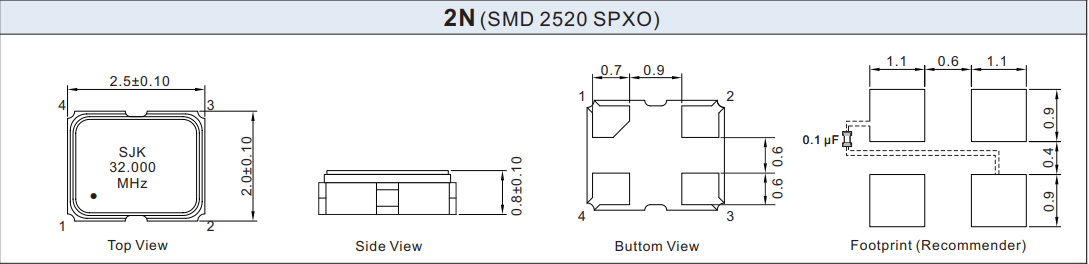

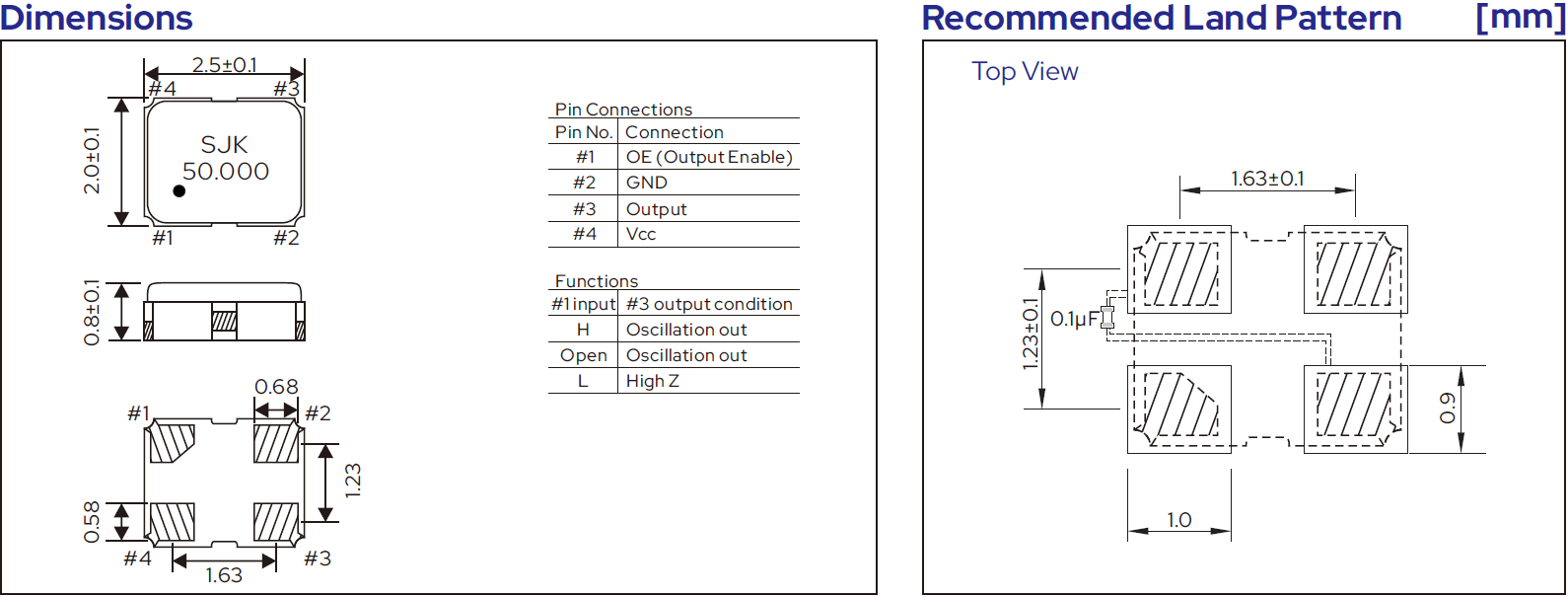

2N系列SMD2520贴片有源晶振产品尺寸：

2N系列SMD2520贴片有源晶振常见问题(FAQ)：

Q1：2N系列 2520有源晶振支持哪些工作电压？

A： 2N系列标准工作电压为 3.3V，同时完全支持 1.8V 和 2.5V 的低电压运作。您可以根据电路板的电源设计灵活选择或定制。

Q2：这款 2520有源晶振的常规频差（精度）是多少？可选温度范围有哪些？

A： 我们的调整频差标准提供 ±25ppm 和 ±50ppm 可选。工作温度方面，除常规民用级（-20~+70℃）外，还可特殊定制工控级（-40~+85℃）宽温规格，以适应更严苛的外部环境。

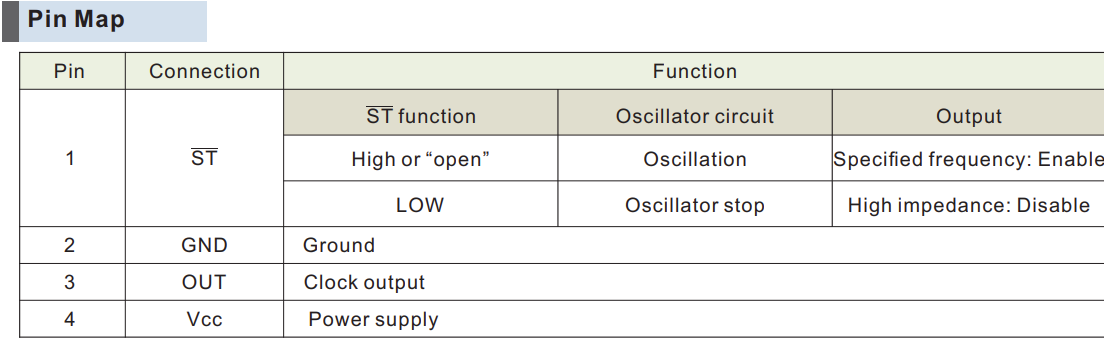

Q3：什么是有源晶振的三态功能（Tri-State / Enable-Disable）？

A： 三态功能是指通过晶振的第 1 脚（INH/OE端）输入高低电平，来控制晶振的输出状态。当处于高电平或悬空时，晶振正常输出信号；当输入低电平时，输出端呈现高阻抗状态（关闭输出）。这在系统待机、调试或多路时钟切换时非常实用，能显著降低整机功耗。

Q4：SJK 2N系列的包装规格是怎样的？是否支持自动贴片？

A： 该产品采用标准的卷轴编带包装（Tape & Reel），常规每卷 3000pcs。金属封装坚固耐温，完美匹配工业全自动贴片机（SMT）以及无铅回流焊接工艺。

Q5：如何向晶科鑫申请 2N系列 2520有源晶振的样品？

A： 您可以直接点击本页面的“样品申请”或“现货购买”按钮提交您的频率、电压及精度需求，或拨打我们的全国服务热线 0755-88352810，我们的应用工程师会为您快速安排测样与技术支持。
