SJK-7Y系列SMD1612贴片晶振产品描述：

超小尺寸，强劲内核 —— 为紧凑型智能硬件而生的频率基准。

SJK 7Y系列是一款金属封装、4引脚的超小型石英晶体谐振器。在仅有 1.6×1.2 mm 的微型尺寸内，融合了高精度与超强稳定性。它是追求极致轻薄、超长续航的现代电子产品的理想之选。

• 极致微型化：体积仅为 1.6 × 1.2 × 0.35 mm，完美释放PCB板载空间，满足高密度组装需求。

• 卓越时钟性能：频率范围覆盖 24MHz~96MHz，提供极低的静态电容（C_0≤3pF）与年老化率（±3ppm/year）。

• 工业级耐受力：支持 -40℃+85℃的宽温度工作范围，确保在复杂环境下信号依然稳定不失真。

• 完美匹配SMT：标准编带包装，支持全自动贴片机高速作业，全面兼容无铅回流焊工艺，符合 RoHS 环保指令。

核心应用场景

7Y系列主要针对超低功耗、小体积、高频无线传输的软硬件生态：

• 智能穿戴与移动终端：智能手表、TWS蓝牙耳机、智能手环、智能手机。

• 无线通信模块：BLE（低功耗蓝牙）、Wi-Fi 6/7、ZigBee、GPS/北斗定位模块。

• 物联网（IoT）生态：智能传感器、智能抄表、智能家居控制终端。

• 微型计算与外设：便携式医疗设备、无人机航模、微型网络摄像头。

SJK-7Y系列SMD1612贴片晶振规格参数:

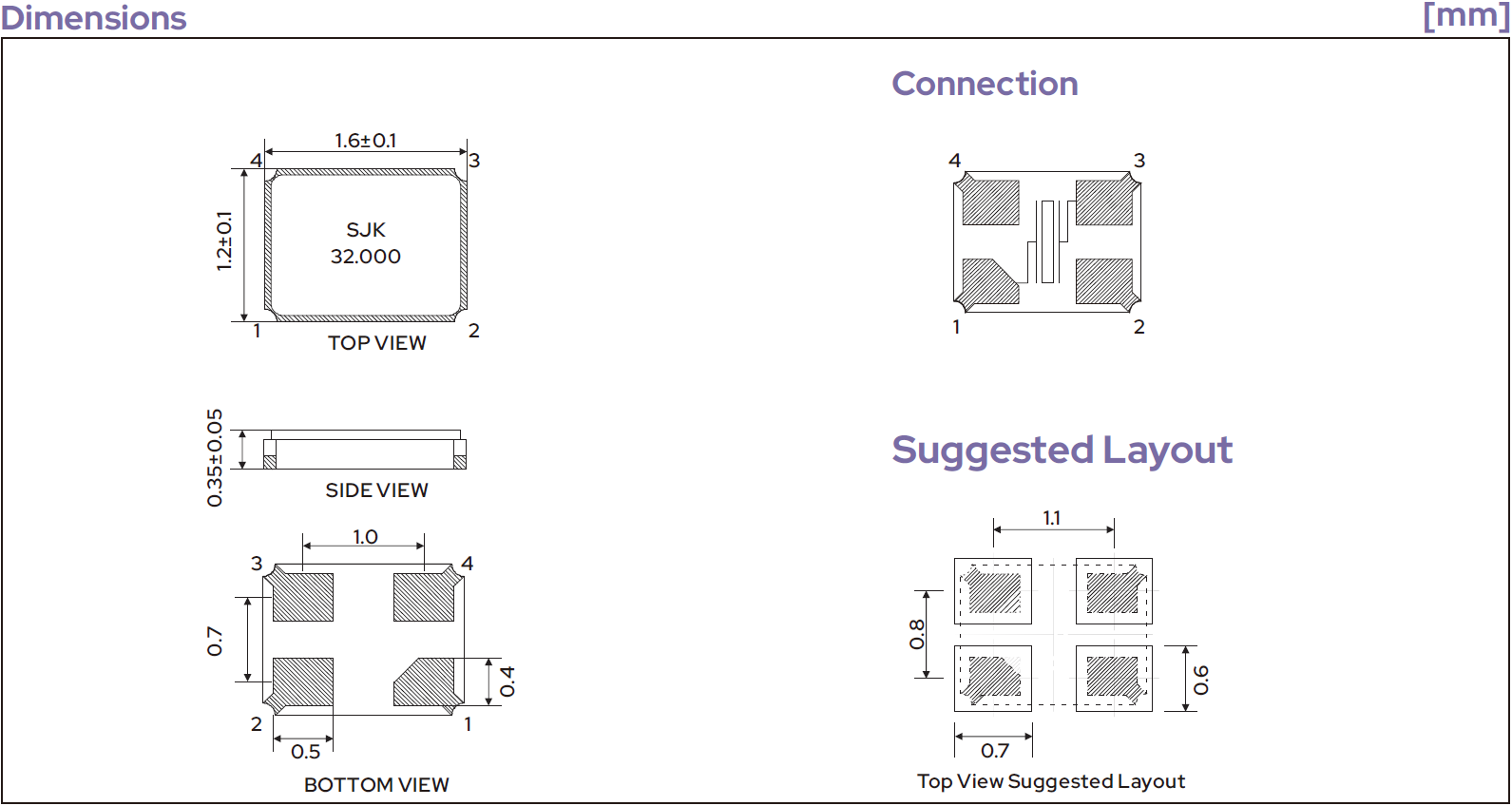

SJK-7Y系列SMD1612贴片晶振产品外观尺寸图(单位:mm):

SJK-7Y系列SMD1612贴片晶振产品常见问题(FAQ)

Q1：7Y系列SMD 1612贴片晶振属于有源晶振还是无源晶振？

A： 7Y系列属于无源晶振（石英晶体谐振器，Crystal Resonator）。它需要借助外部微控制器（MCU）内部的振荡电路以及搭配适当的负载电容（如CL为8pF、10pF等）才能起振工作。

Q2：1612封装的主要优势是什么？适用于哪些场景？

A： 1612封装（尺寸仅为1.6×1.2×0.35mm）是目前市场上极小体积的超薄金属封装之一。其核心优势是空间占用极小、重量轻且抗震动性强。非常适合对空间要求极苛刻的高集成度电子产品，如蓝牙耳机（TWS）、智能手表、手环、智能标签、GPS模块、超薄手机以及各类紧凑型物联网（IoT）微型传感器。

Q3：7Y系列晶振能支持多宽的工作温度范围？工业级应用可以使用吗？

A： 该系列晶振具备优异的温度稳定性。我们提供标准的民用级/消费电子级温度范围（-20℃ ~ +70℃），同时针对汽车周边、工业物联网等严酷环境，可定制工业级宽温范围（-40℃ ~ +85℃），确保在极端高低温下频率公差依然稳定在极低水平。

Q4：该款1612晶振在回流焊接（Reflow Soldering）时有什么注意事项？

A： 7Y系列采用卷轴编带包装，完全支持全自动SMT贴片。其采用金属封装，具备良好的耐热性，满足无铅回流焊（Pb-Free）工艺要求。建议最高焊接峰值温度控制在 260℃ 左右，持续时间不超过 10 秒，并严格参照我司提供的标准回流焊温度曲线进行操作，避免因温度过高导致晶片受损。

Q5：如何申请7Y系列晶振的样品？可以提供哪些技术支持？

A： 晶科鑫支持快速样品申请。您只需点击本页面的“样品申请”按钮，填写您所需的具体频点（如32MHz）、负载电容（CL）、频率公差（如±10ppm）及工作温度，我们的工程师将在24小时内与您对接。我们同时提供电路匹配测试、频率校准等全方位的技术协助。
