8W系列SMD3225温补晶振TCXO/VC-TCXO产品描述：

SJK（晶科鑫）8W系列是一款超小体积的表面贴装（SMD）温度补偿晶体振荡器（TCXO / VC-TCXO）。采用标准的 3.2×2.5×1.0mm 封装，专门为对频率精度和环境适应性有严苛要求的现代无线通信设备而设计。

本产品拥有极高的频率稳定性（最高可达 ±0.5ppm），在 -40℃ 至 +85℃ 的工业级宽温范围内表现出色。同时具备超低相位噪声与低功耗特性，是提升无线设备信号质量、降低系统功耗的理想选择。

核心优势与特点

• 超微型化设计： 3225标准封装，体积小、重量轻，完美适配高密度 PCB 贴片需求。

• 宽频段覆盖： 支持 6.4MHz 至 52MHz 频率范围（常用频点如 19.2MHz、26MHz、40MHz 等均可提供）。

• 低功耗与低电压： 工作电压支持 1.8V~3.3V；最大工作电流仅 2.0mA，待机电流不超过 3μA，显著延长电池续航。

• 优异的信号质量： 采用削顶正弦波（Clipped Sine Wave）输出，具备极佳的抗干扰与低谐波特性。

• 高稳定性： 经两次回流焊后老化率低，温度稳定性可选 ±0.5ppm 至 ±3.0ppm。

• 绿色环保： 符合 RoHS 环保标准，全系列无铅（Pb-Free）。

典型应用场景

• 导航定位： GPS / GNSS 导航模块、车载定位系统。

• 移动终端： 智能手机、智能穿戴设备、便携式电子产品。

• 物联网与通信： IoT 模块、微型基站、无线通信基带、蜂窝网络设备。

• 工业专网： 工业无线电通信设备、高精度仪器仪表。

8W系列SMD3225温补晶振TCXO/VC-TCXO技术参数：

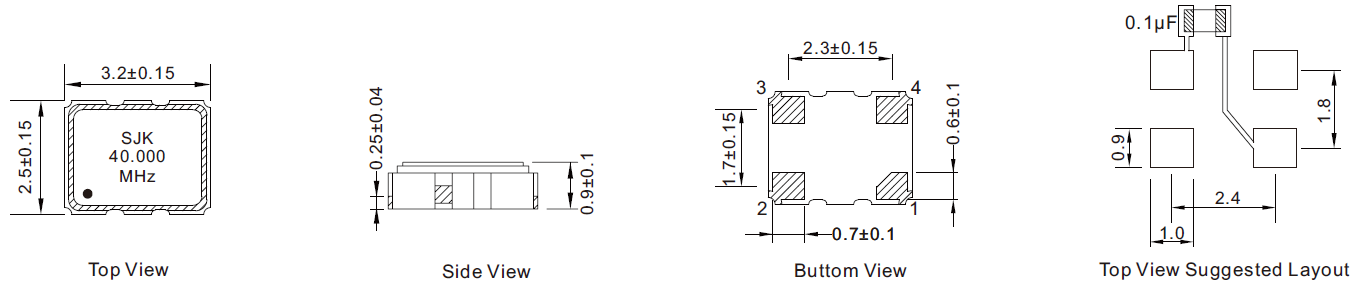

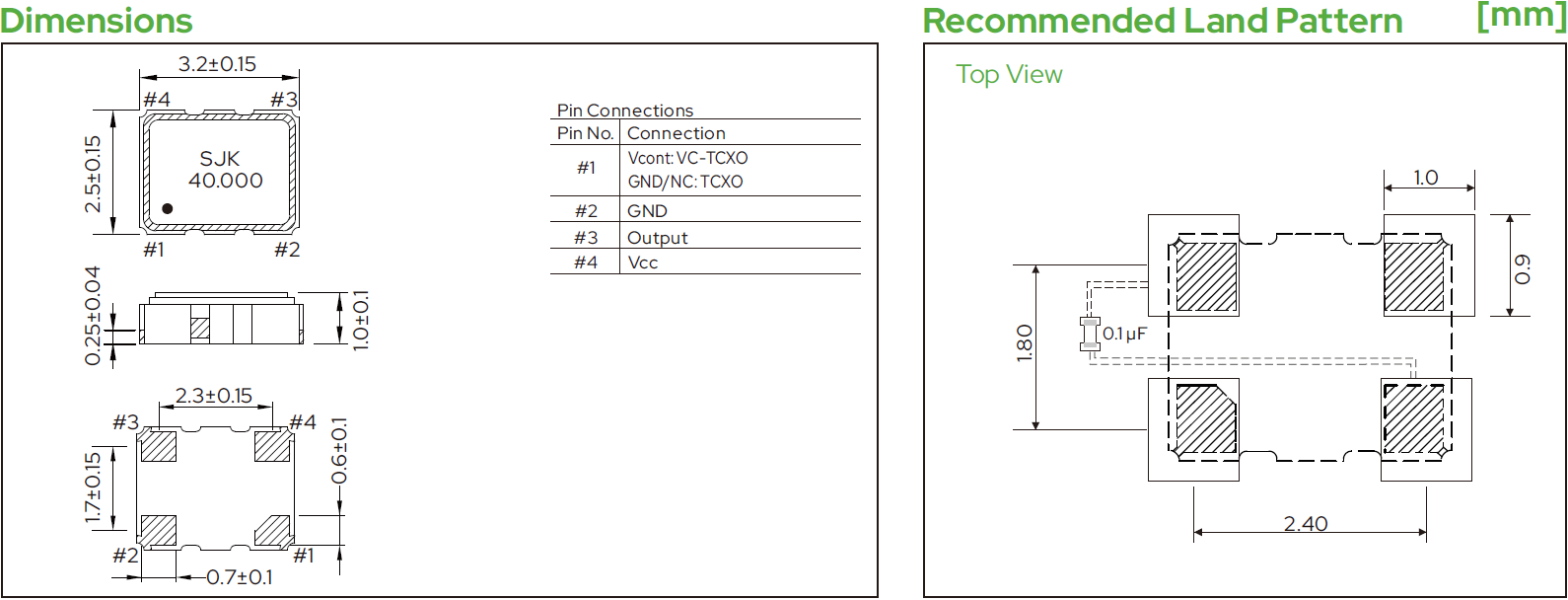

8W系列SMD3225温补晶振TCXO/VC-TCXO尺寸图：

8W系列SMD3225温补晶振TCXO/VC-TCXO常见问题(FAQ)：

Q1：SJK 8W系列中的 TCXO 和 VC-TCXO 有什么区别？如何选型？

A： 两者的主要区别在于1脚的功能以及频率微调能力。

• TCXO（标准温补晶振）： 1脚为接地或悬空（GND/NC），内部自动根据温度补偿频率，用户无法从外部调节频率。

• VC-TCXO（压控温补晶振）： 1脚为电压控制端（V_CONT）。它不仅具备温度补偿功能，还允许用户通过改变1脚的输入电压，在 ±5.0ppm 以上的范围内对输出频率进行精准微调，适合需要与系统时钟同步的复杂电路。

Q2：这款 3225 温补晶振的相位噪声表现如何？

A： 8W系列具备优异的低相位噪声特性，在 19.2MHz 频点下的典型测试数据如下：

• Offset 10Hz：-80dBc/Hz

• Offset 100Hz：-115dBc/Hz

• Offset 1kHz：-135dBc/Hz

• Offset 10kHz：-148dBc/Hz

  极低的相噪有助于提升射频通信的灵敏度并降低误码率。

Q3：该产品是否可以在严酷的工业级户外环境中使用？

A： 可以。SJK 8W系列不仅提供常规的 -30~+85℃ 常温版，还支持工业级超宽工作温度范围 -40~+85℃（或根据客户特殊需求定制）。其储存温度高达 -55~+125℃，完全能够满足工业无线通信、车载及户外物联网设备的严苛要求。

Q4：在电路设计中，使用 8W 系列晶振有什么推荐的外围电路注意事项？

A： 为确保晶振稳定工作并隔离电源噪声，强烈建议在设计 PCB 时，在电源引脚 V_DD（4脚） 与地（2脚） 之间并联一个 0.1µF 的去耦电容。该电容在布线时应尽可能地靠近晶振引脚（参考规格书中的 Recommended Land Pattern）。此外，标准的输出负载应保持在 10KΩ//10pF 左右。

Q5：如果是选型 VC-TCXO，不同的工作电压（V_DD）对应的压控电压（Control Voltage）范围是多少？

A： 为了保证压控响应的线性度，压控范围会根据系统的供电电压自动调整，其响应斜率均为正斜率（Positive）：

• 当 V_DD = 1.8V 时：控制电压范围为 0.9V ±0.6V

• 当V_DD≥ 2.6V 时：控制电压范围为 1.4V ±1V

• 当 V_DD≥ 3.0V 时：控制电压范围为 1.5V ±1V
