7Q系列SMD2520温补晶振TCXO/VC-TCXO产品描述：
晶科鑫（SJK）7Q系列是一款超小尺寸、高精度的贴片式温补晶体振荡器（TCXO / VC-TCXO）。该产品采用先进的 SMD 2520（2.5×2.0×0.7mm） 封装，专门针对对空间及精度要求极高的现代化无线通信设备而设计。其具备 ±0.5ppm 的超高温度稳定性 以及卓越的低相位噪声特性，能确保设备在恶劣或多变的环境下依然保持高频通信的稳定与精准。
极致紧凑设计：2520超小体积，厚度仅为0.70mm，完美释放PCB板级空间，是手持设备、微型终端的理想之选。
工业级高精度（±0.5ppm max.）：在-40℃至+85℃的宽温工作范围内，仍能提供高达±0.5ppm的频率稳定性，有效杜绝信号漂移。
卓越的电气特性：
低功耗：最大工作电流仅为2.0mA，助力终端设备实现更长续航。
超低相位噪声：在1kHz偏移下低至 -135dBc/Hz，提供极纯净的信号输出（削顶正弦波Clipped Sinewave）。
高度灵活配置：支持标准温补（TCXO）与压控温补（VC-TCXO）两种模式可选；压控范围达±8ppm至±16ppm。
多电压适配：兼容1.8V、2.8V、3.3V低电压供电，无缝匹配主流低功耗芯片平台。
环保合规：全面通过RoHS绿色环保认证，符合无铅（Pb-Free）工艺要求。
移动与无线通信：5G/4G智能手机、手持无线对讲机、物联网（IoT）终端。
定位与导航：GPS / 北斗导航模块、车载定位追踪器、无人机控制系统。
无线网络：高带宽WiFi 6/7路由器、蓝牙音频设备、智慧城市基站网关。
智能硬件：智能穿戴、车载T-Box、精密仪器仪表。
7Q系列SMD2520温补晶振TCXO/VC-TCXO技术参数：
Item /Type
7Q系列SMD2520温补晶振TCXO/VC-TCXO
Output Level
0.8Vp-p (Clipped Sine Wave/DC-coupled)
Output Load
10KΩ//10pF
Frequency Range
10MHz~52MHz
Supply Voltage
1.8V~3.3V
Current Consumption
2.0mA max.
Harmonics
-5dBc max.
Frequency Stability
vs. Tolerance
±2.0ppm max. (After 2 reflows)
vs. Temperature
±0.5ppm~±2.5ppm max.
vs. Supply Voltage
±0.2ppm max. (Vcc±5%)
vs. Load Variation
±0.2ppm max. (Load±10%)
vs. Aging
±1.0ppm max./year
Start-up Time
2.0ms max.
Symmetry
40~60%
VC-TCXO
Frequency Control Range
±7.0ppm~±16.0ppm
Control Voltage Range
0.9V±0.6V@Vcc=1.8V, 1.4V±1V@Vcc>=2.6V, 1.5V±1V@Vcc>=3.0V
Input impedance
1MΩ
Response Slope
Positive
Phase Noise
Offset 10Hz
-80dBc/Hz
Offset 100Hz
-115dBc/Hz
Offset 1Kz
-135dBc/Hz
Offset 10KHz
-148dBc/Hz
Operating Temperature Range
-30~+85°C, -40~+85°C, or specify
Storage Temperature Range
-55~+125°C

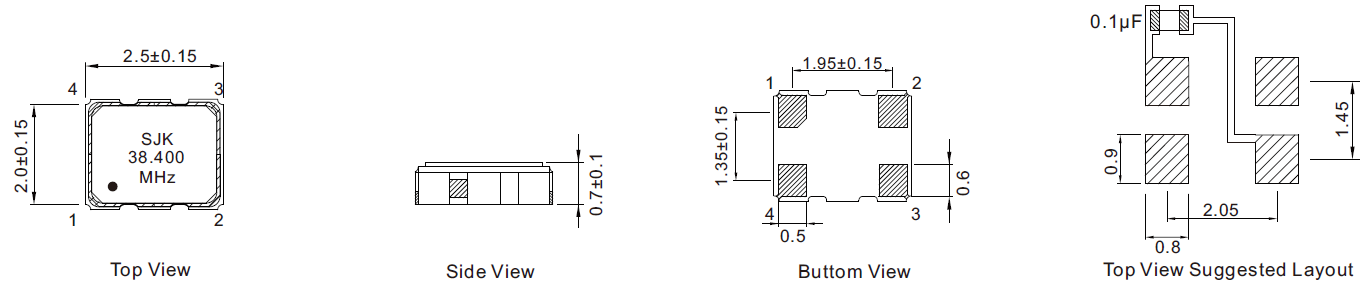

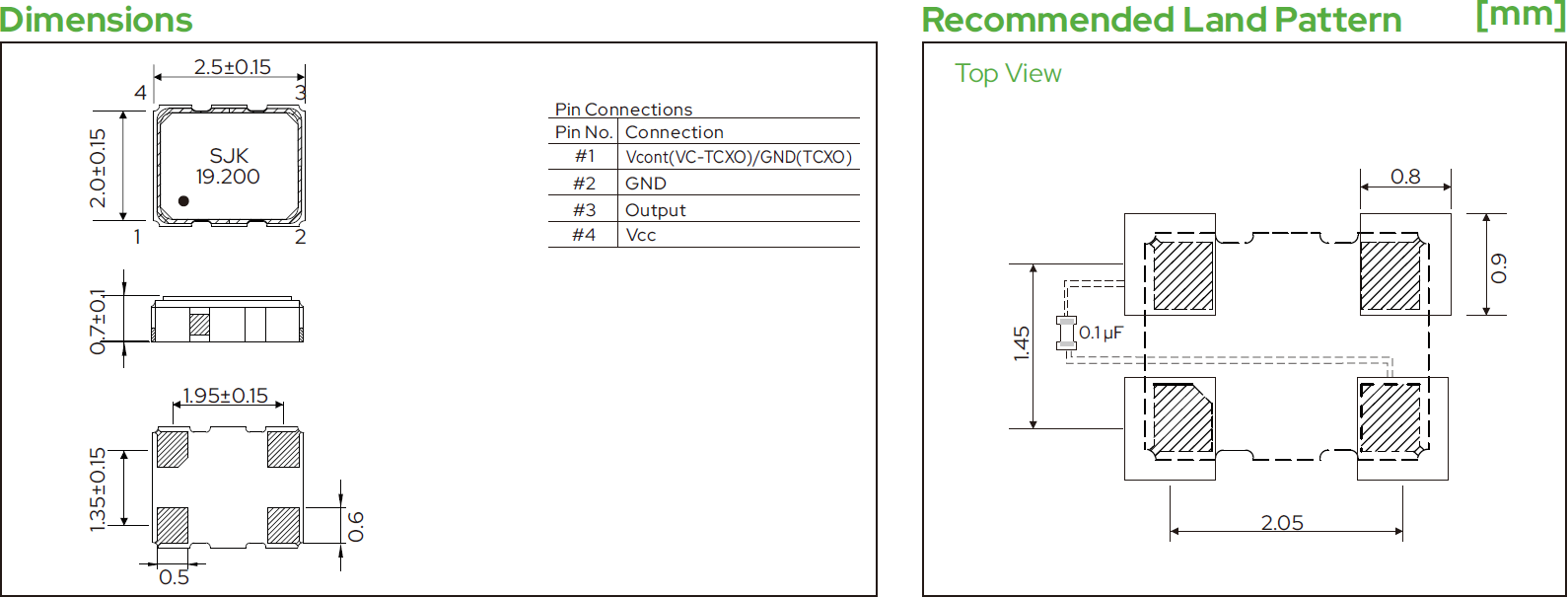

7Q系列SMD2520温补晶振TCXO/VC-TCXO尺寸图：
7Q系列SMD2520温补晶振TCXO/VC-TCXO常见问题(FAQ)：
Q1：TCXO（温补晶振）和 VC-TCXO（压控温补晶振）有什么区别？我该怎么选？
TCXO（温补晶振）：内部自带温度补偿网络，会自动根据环境温度调节内部电路，使输出频率在不同温度下保持极高的稳定性。适合只需要固定高精度频率源的场景。
VC-TCXO（压控温补晶振）：在TCXO的基础上，额外增加了一个控制电压（VC）输入脚。您可以通过改变外部输入电压，在一定范围内（如该型号的±8ppm至±16ppm）微调其输出频率。通常用于需要与基准信号进行频率同步或锁相环（PLL）的电路中。
SJK 7Q系列提供行业领先的温度稳定性。在常温（25℃）下的调整频差为 ±1.5ppm max.；而在 -40℃ 至 +85℃ 的工业级宽温工作范围内，其温度频差最高可优化至 ±0.5ppm（可根据客户具体精度需求定制 ±0.5ppm 至 ±2.0ppm）。这使其在极寒或高温的车载及户外基站设备中也能稳定工作。
该产品的输出波形为 削顶正弦波（Clipped Sinewave），其输出幅度最小为 0.8Vp-p。 注意： 其标准的输出负载为 10KΩ // 10pF。在设计PCB时，建议后级电路阻抗与此匹配，并且为了滤除直流成分，通常需要在晶振的输出脚（Output）串联一个 1000pF 左右的隔直电容（DC-cut capacitor）。
晶科鑫（SJK）长期备有 7Q 系列常用频点（如 16MHz、19.2MHz、26MHz、38.4MHz、40MHz 等）的现货，支持免费样品申请供工程师研发调试。大批量采购的MOQ视具体频点和定制参数而定，欢迎通过页面内的“样品申请”或在线客服直接与我们的销售工程师取得联系。
