5H系列SMD5032贴片HCSL输出差分晶振描述：
SJK（晶科鑫）5H系列 是一款专为超高速数据传输、低误码率网络总线设计的高性能、表面贴装（SMD）有源差分晶体振荡器。该系列采用标准的 5.0×3.2×1.2 mm 金属封装，采用 HCSL（高速电流导引逻辑） 差分信号输出，具备超低相位抖动与卓越的抗电磁干扰（EMI）能力，是新一代数字化高速通信设备的核心时钟源解决方案。
超低时钟抖动（163 fs Typ.）： 在 12 KHz 至 20 MHz 的集成带宽内，典型相位抖动低至 163 fSec。极低的时钟边沿抖动能够大幅降低高速串行链路的系统误码率（BER），确保时钟信号的高完整性。
原生完美兼容 PCI-Express (PCIe)： HCSL 输出具备更快的开关速度和极低的开关噪声，专为 PCIe Gen 3 / 4 / 5 / 6 架构、千兆/万兆以太网以及高密度网络交换机优化，是替代传统单端 CMOS 晶振、解决高频时钟瓶颈的理想选择。
出色的共模抑制与抗干扰： 采用差分线路设计，天然具备极高的共模抑制比（CMRR）。在布线紧凑、电磁环境复杂的服务器主板或工业控制板上，能有效抑制电源噪声与走线串扰。
全工业级温宽与高稳定性： 提供标准商业级（-20~+70ºC）与扩展工业级（-40~+85ºC）宽温可选，全温度范围内频率稳定性可达 ±25 ppm，保障设备在严酷、连续运转的工业或网络环境中不失锁。
高可靠性与自动化友好： 六脚（6 Pads）超薄金属封装，具备极佳的密封性与抗震动表现。支持标准卷盘编带（Tape & Reel）包装，完全适配高速自动贴片机（Pick and Place）并完美兼容无铅回流焊工艺。
云计算与数据中心： 高端服务器（Server）、AI计算加速卡、存储区域网络（SAN/NAS）、NVMe存储设备。
数据通信与网络： 千兆/万兆/400G/800G/1.2T以太网交换机（Switches）、核心路由器、光通信模块（Optical Modules）、5G微基站。
PCIe扩展系统： 工业PC（IPC）、高级图形处理显卡、固态硬盘（SSD）主控时钟、视频采集卡。
高速消费电子/广播电视： 高清视频传输设备、高阶FPGA开发板、智能化测试仪器。
5H系列SMD5032贴片HCSL输出差分晶振技术参数：
ITEM / TYPE
5H系列SMD5032贴片HCSL差分晶振
Output Type
HCSL
Load Condition
50Ω
Frequency Range
13.5MHz~220MHz
100MHz~175MHz
150MHz~700MHz
Supply Voltage
1.8V /2.5V / 3.3V
Frequency Stability (All Condition)
±25ppm, ±50ppm, ±100ppm, or specify
Current Consumption
30mA max.
30mA max.
115mA max.
Stand-by Current
10μA max.
Symmetry
45~55%
0 Level Output Voltage (VOL)
-0.15V~0.15V
-0.15V~0.15V
-0.15V~0.15V
1 Level Output Voltage (VOH)
0.5V~0.9V
0.55V~1.0V
0.66V~1.15V
Rise Time / Fall Time
0.5ns max.
OE Pin 0 Level Input Voltage (VIL)
0.3Vcc max.
OE Pin 1 Level Input Voltage (VIH)
0.7Vcc min.
Output Voltage Swing
400mV min.
450mV min.
450mV min.
Start-up Time
10ms max.
Operating Temperature Range
-20~+70°C, -40~+85°C, or specify
Storage Temperature Range
-55~+125°C
Phase Jitter (12KHz~20MHz)
0.5ps max.
300fs max.
163fs typ.

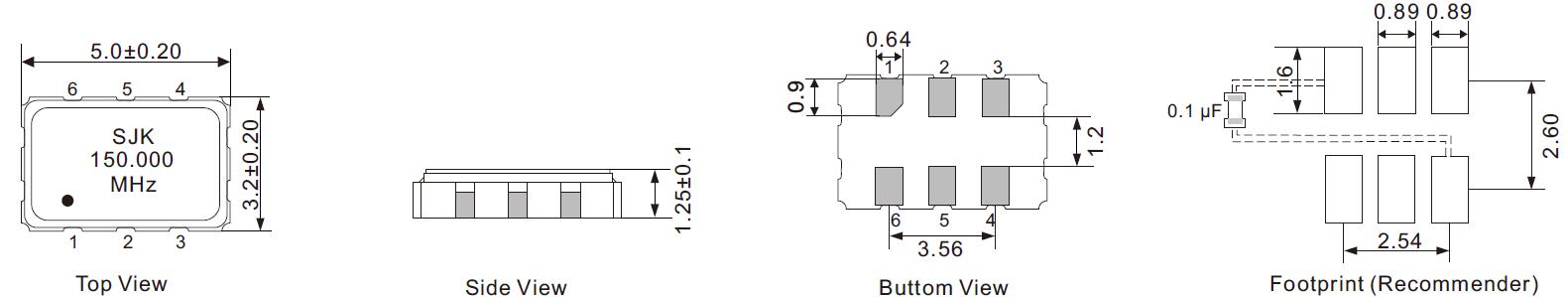

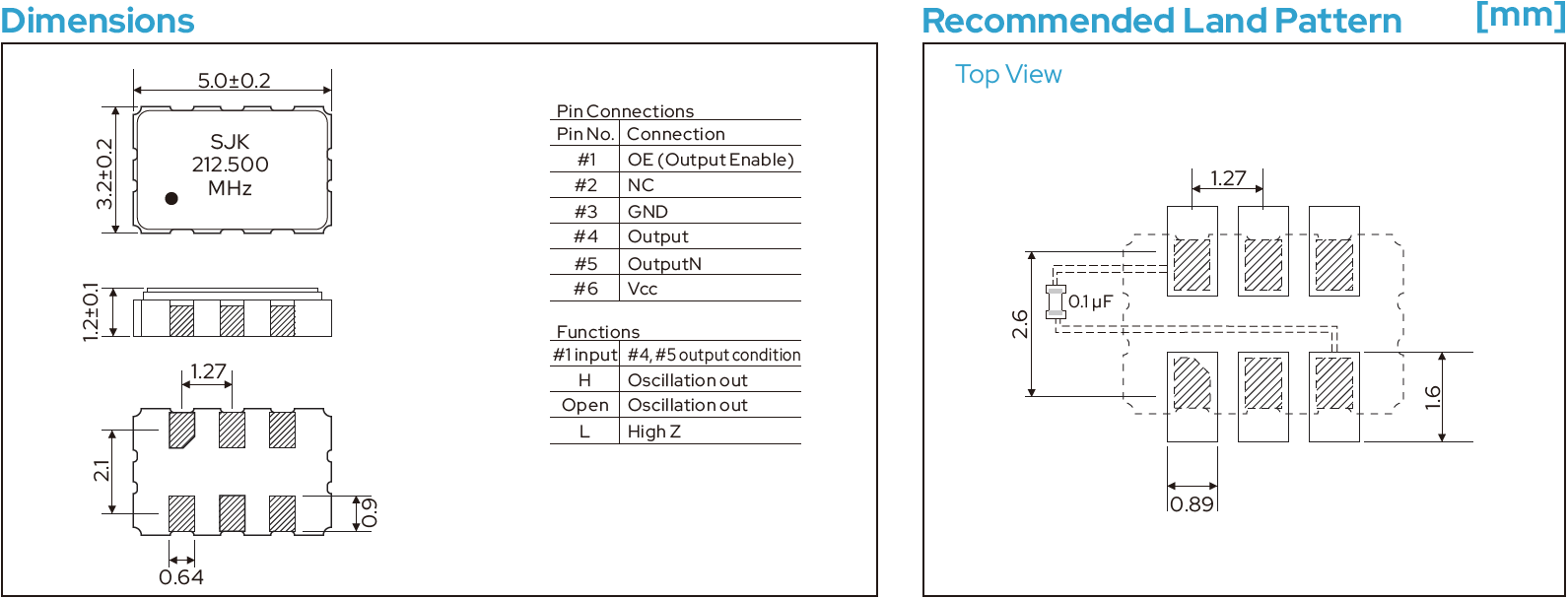

5H系列SMD5032贴片HCSL输出差分晶振尺寸图：
5H系列SMD5032贴片HCSL输出差分晶振常见问题(FAQ):
Q1：SJK的5H系列 5032 HCSL差分晶振主要在什么场景下代替普通的CMOS单端晶振？
A： 5H系列采用HCSL差分信号输出，相比传统单端CMOS振荡器，差分信号具有极佳的共模抑制比（CMRR）和抗电磁干扰（EMI）能力。当系统总线速度达到吉比特（Gbps）级别，或者面临超高速数字电路干扰时（如高端服务器、PCIe扩展卡、千兆/万兆以太网交换机），普通单端晶振由于抖动太大无法满足误码率要求，必须改用5H系列这种低至0.2ps抖动的HCSL差分晶振。
Q2：这款5H系列的HCSL差分输出，在硬件电路设计时需要注意什么匹配电阻？
A： 5H系列的技术规范中输出负载（Output Load）为标准的 50Ω。在高速PCB布线时，HCSL输出通常需要在靠近源端（晶振侧）或者接收端配置下接（对地）的源端匹配电阻（通常为50欧姆）或进行π型网络衰减。这样能够确保传输线阻抗完美匹配，抑制由于高频信号反射带来的过冲与振铃现象，保障时钟波形质量。
Q3：5H系列支持三态功能（Disable/Enable功能）吗？其功耗表现如何？
A： 支持。5H系列具备三态（Tri-State）控制引脚，当系统进入待机或功耗省电模式时，可通过控制脚将晶振输出置于高阻态（Disable）。在正常工作时其最大工作电流（Current Consumption）为 30mA max.，而在待机状态下其 Disable Current 仅为 10µA max.，兼顾了高性能输出与系统节能需求。
Q4：作为采购，如何针对5H系列进行完整的产品型号（Part Number）选型与下单？
A： 5H系列属于定制化程度较高的有源差分器件。在向SJK晶科鑫申请样品或下单时，请明确提供以下五大核心要素：核心频率（如100.000MHz）、工作电压（2.5V或3.3V）、总频差/精度（如±25ppm或±50ppm）、工作温度范围（常规-20~+70℃或工业级-40~+85℃）、以及包装数量（SPQ）。SJK支持灵活的打样与技术支持服务。
