3J|3225 LVPECL

1. 超小尺寸SMD 3225封装差分晶振

2. LVPECL输出,频率范围10MHz~250MHz

3. 2.5V/3.3V工作电压,低功耗,高精度

4. 支持3态功能

5. 低相位抖动,主要应用于光纤通信、存储设备、服务器、智能电网、万兆以太网、基站等产品设备上

6. 通过RoHS绿色环保认证,符合国际绿色环保要求


Electrical Specifications

Item /Type 3J (SMD 3225 LV-PECL差分晶振)
Dimensions 3.2×2.5×1.00
Output LV-PECL
Output load 50Ω (Terminated to Vcc-2.0V)
Output frequency range 10MHz~250MHz
Supply voltage 2.5V / 3.3V
Frequency tolerance (All condition) ±25 ppm, ±50 ppm, ±100 ppm
Operating temperature -20~+70ºC, -40~+85ºC
Current consumption 100mA max.
Disable current 35mA max.
Symmetry 45%~55%
Output voltage Voh (min.) / Vol (max.) Vcc-1.1 V min. / Vcc-1.5 V max.
Input voltage Vih (min.) / Vol (max.) 70% Vcc min. / 30% Vcc max.
Rise / Fall time 1ns max.
Start-up time 10ms max.
Storage temperature -55~+125ºC
Phase jitter (12KHz~20MHz) 1 pSec Max.

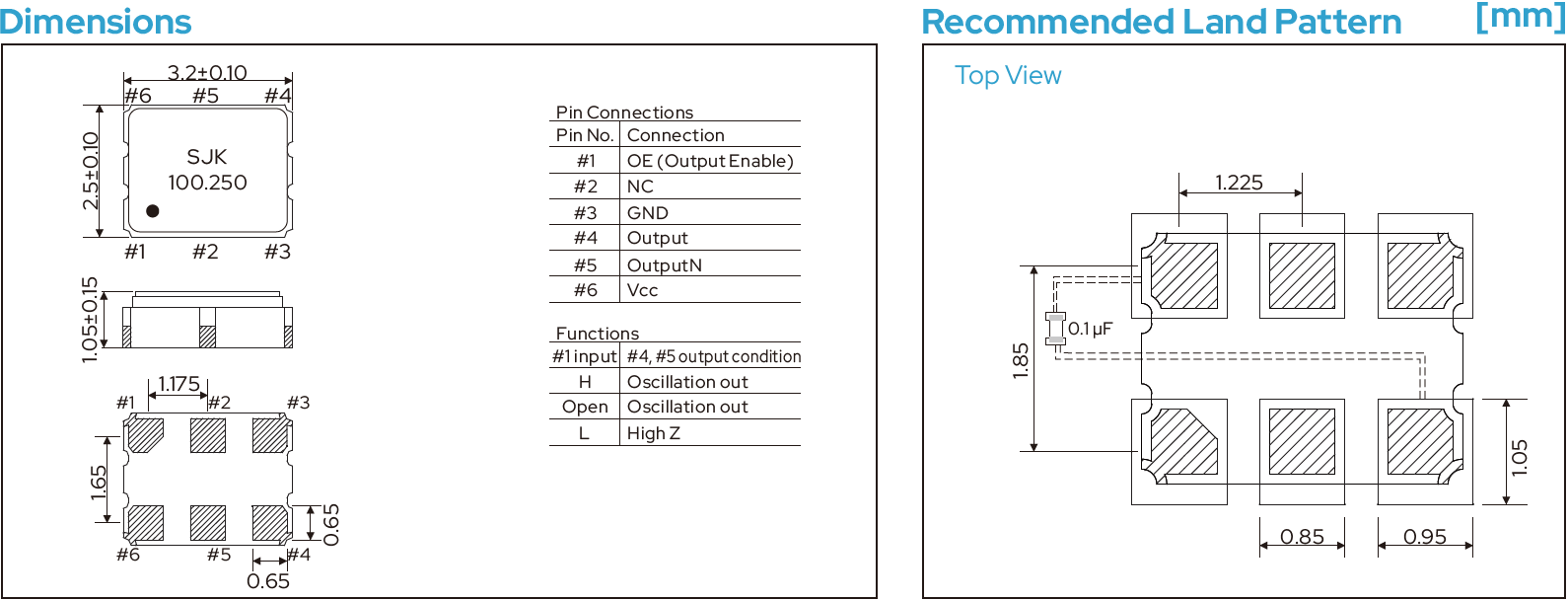

Dimensions and Foot print (Recommended)-Unit:mm

3225-LVPECL-Dimensions
