MEMS|SJK8208

1. 超小尺寸SMD封装,尺寸2.5×2.0(2520),3.2×2.5(3225),5.0×3.2(5032),7.0×5.0(7050),mm×mm
2. LVCMOS / LVTTL输出,频率1MHz~80MHz之间的任何频率,精度精确到小数点后6位
3. 频率稳定性低至±10ppm
4. 超低相位抖动:0.5ps(12KHz至20MHz)
5. 符合RoHS和REACH,无铅
6. 低压电源电压为:1.8V,2.5V,3.3V
7. 应用范围:以太网,WiFi,SATA,计算,存储,电信,工业控制,视频,音频,SAS等。



Electrical Specifications:

Item / Type
SJK8208
Dimensions
2.5×2.0×0.75, 3.2×2.5×0.75, 5.0×3.2×0.75, 7.0×5.0×0.9 mm
Output
LVCMOS /LVTTL
Frequency stability
±10ppm, ±20ppm, ±25ppm, ±50ppm
Output frequency range
1MHz~80MHz
Supply voltage
1.8V, 2.5V, 2.8V, 3.3V
Current cosumption
33mA max.
OE disable current
31mA max.
Standby current
70μA max.
Duty cycle
45~55%
Rise /Fall time
2ns max.
Output voltage Voh /Vol
90% Vdd min. /10% Vdd max.
Input voltage Vih /Vil
70% Vdd min. /30% Vdd max.
Input pull-up impedance
2ΜΩ min.
Enable/Diable time
150ns max.
Start-up time
10ms max.
Operation temperature
-20~+70ºC, -40~+85ºC
Storage temperature
-65~+150ºC
RMS Phase jitter (12 KHz~20 MHz)
0.5pS Typ.

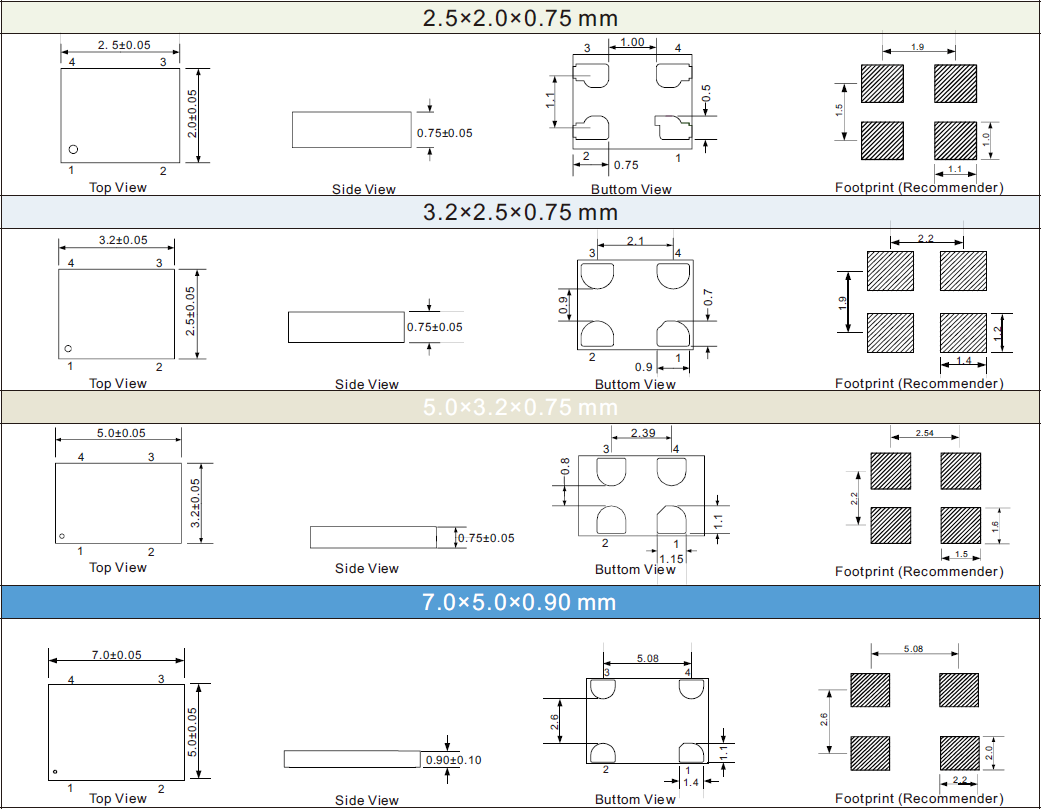

Dimensions and footprint (Recommended):

SJK8208-Ultra-Performance-MEMS-Oscillator-Dimensions
