3S系列SMD3225压控晶振VCXO产品描述：
SJK 3S系列是一款高性能的贴片压控晶体振荡器 (SMD VCXO)，采用 3.2 ×2.5×1.0 mm 的超小型6脚陶瓷封装。该系列专为高精度时钟系统设计，支持 1.25MHz 至 250MHz 的超宽工作频率与标准 CMOS 输出。
得益于优异的低相位噪声、低功耗以及极低的相位抖动（最大值 1.0 ps），3S系列成为电信网络、高速数据传输及高清视频设备中频率微调和锁相环（PLL）电路的理想核心元器件。
超小尺寸： 3.2 ×2.5×1.0 mm 微型贴片封装，极大节省PCB板载空间。
宽频段覆盖： 频率范围宽达 1.25MHz 至 250MHz，满足不同设备的多样化频点需求。
多电压支持： 兼容 1.8V、2.5V、3.3V 等多种工作电压，适应低功耗系统架构。
卓越的抖动表现： 相位抖动（12KHz~20MHz 偏移量）典型值仅为 0.6 ps（最大 1.0 ps），有效保障信号完整性。
三态功能 (3-State)： 引脚 #2 具备输出使能（OE）功能，方便系统级功耗控制与测试。
绿色环保： 符合 RoHS 标准，无铅（Pb-Free）工艺。
SJK 3S系列 VCXO 被广泛应用于对时钟精度要求极高的高速通信和视听基础设备中：
机顶盒 (STB) 与 高清电视 (HDTV)
SONET / ATM 光纤网络
FPGA、ASIC 及处理器时钟源
光纤通道 (Fibre Channel)
无线中继器与基站 (Wireless repeaters)
转发器 / 反射器 (Transponders)
3S系列SMD3225压控晶振VCXO技术参数：
Item /Type
3S系列SMD3225压控晶振VCXO
Output Type
CMOS
Output Load
15pF, or specify
Frequency Range
1.25MHz~50MHz@3.3V /16MHz~50MHz@1.8V
10MHz~250MHz
Supply Voltage
1.8V / 3.3V
2.5V / 3.3V
Control Voltage Center
0.9V / 1.65V
1.25V /1.65V
Control Voltage Range
0.0V~1.8V / 0.3V~3.0V
0.25V~2.25V / 0.3V~3.0V
Frequency Stability (All Condition)
±25ppm, ±50ppm, ±100ppm, or specify
Frequency Adjustment Range
±80ppm min., or specify
Current Consumption
45mA max.
48mA max.
Symmetry
40~60%
45~55%
0 Level Output Voltage (VOL)
VDD×0.1 max.
1 Level Output Voltage (VOH)
VDD×0.9 min.
Rise Time / Fall Time
6ms max.
1ms max.
OE Pin 0 Level Input Voltage (VIL)
VDD×0.3 max.
OE Pin 1 Level Input Voltage (VIH)
VDD×0.7 min.
Phase Jitter (12KHz~20MHz)
1.0ps max.
0.6ps typ.
Start-up Time
10ms max.
Linearity
10% max.
Input Impedance
5MΩ typ.
1MΩ typ.
Operating Temperature Range
-20~+70°C, -40~+85°C, or specify
Storage Temperature Range
-55~+125°C

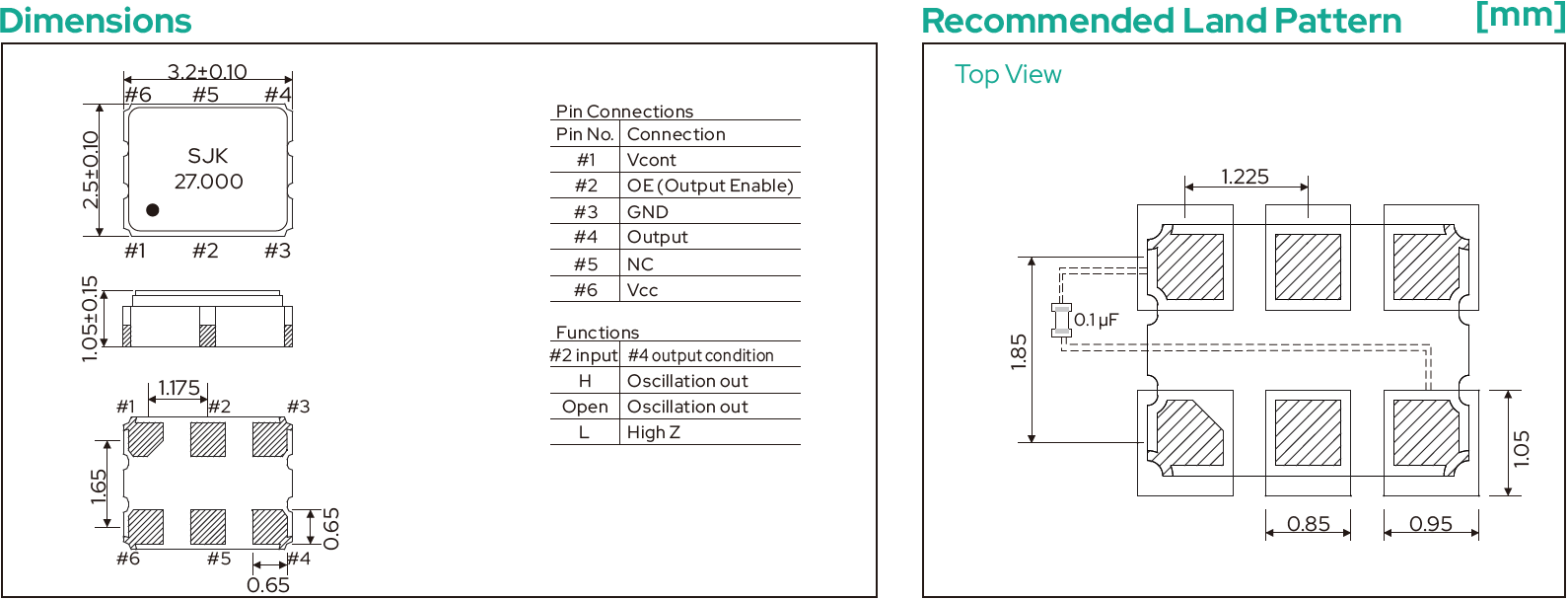

3S系列SMD3225压控晶振VCXO产品尺寸图：
3S系列SMD3225压控晶振VCXO产品常见问题(FAQ)：
Q1：该款 SJK 3S系列 VCXO 的频率范围和输出类型是什么？
A： 3S系列的频率覆盖范围非常广泛，为 1.25MHz 至 250MHz。其标准的输出信号类型为 CMOS。
Q2：这款晶振的尺寸是多少？每盘的标准包装数量是多少？
A： 这款压控晶振物理尺寸为标准的 3.2×2.5×1.0 mm（6个引脚）。编带包装的标准数量为 3000 pcs/卷盘。
Q3：它支持哪些工作电压（Vcc）？
A： 它支持 1.8V 至 3.3V 的低电压工作。根据具体频段和规格需求，可提供 1.8V、2.5V 或 3.3V 的电压选择。
Q4：该压控晶振的频率压控范围（压摆范围/Pulling Range）是多少？
A： 标准的频率压控调节范围为最小 ±80 ppm (±80 ppm min.)，如客户有特殊频率牵引要求，也可根据需求定制（or specify）。
Q5：它的相位抖动（Phase Jitter）表现如何？
A： 在 12KHz 至 20MHz 的带宽内，3S系列表现出优异的低抖动特性：
典型值 (Typ.)： 0.6 ps
最大值 (Max.)： 1.0 ps
Q6：请问 6-Pin 贴片封装的引脚功能是如何定义的？
A： 根据3S系列SMD3225压控晶振VCXO产品规格书，标准引脚定义如下：
#1 脚： VCONt（压控电压输入脚，通过调节此处电压来微调频率）
#2 脚： OE（Output Enable，输出使能控制）
#3 脚： GND（接地）
#4 脚： Output（信号频率输出）
#5 脚： NC（悬空/不连接）
#6 脚： VDD（电源供电）
Q7：引脚 #2 的输出使能（OE）功能是如何工作的？
A： 当 #2 脚输入为高电平（High）或者悬空（Open）时，#4 脚会正常输出振荡信号；当 #2 脚输入低电平时，输出将被关闭（高阻态）。
Q8：这款晶振能承受多大范围的工作温度？
A： 3S系列满足工业级标准温度需求：
工作温度范围： 标准提供 -20~+70℃ 或扩展工业级 -40~+85℃（亦可根据特殊需求指定）。
储存温度范围： -55~+125℃。
