3P系列SMD3225贴片差分LVPECL压控晶振VCXO产品描述：
SJK 3P系列是一款面向高速数据传输的高性能贴片差分压控晶体振荡器 (SMD LVPECL VCXO)，采用 3.2×2.5×1.0mm 的微型6脚陶瓷封装。该系列专为超高频、宽压控范围的需求而设计，支持 10MHz 至 1500MHz 的超宽工作频率，并采用标准的 LVPECL 差分输出，具备极佳的抗干扰能力和信号完整性。
凭借其超低的相位噪声、出色的低相位抖动（典型值仅 0.6 ps）和高达 1500MHz 的高频特性，3P系列是光纤骨干网、无线基站、高性能FPGA及超算/AI服务器等对高速时钟同步有严苛要求的核心电路的理想之选。
超高频段支持： 频率范围宽达 10MHz 至 1500MHz，完美满足5G、光通信等千兆位传输需求。
LVPECL差分输出： 提供出色的抗噪声性能和更平滑的信号边缘，适合高速长距离板级布线。
微型化高密度封装： 3.2×2.5×1.0 mm 6-Pin 贴片封装，全面优化现代化超薄高密度单板的空间布局。
卓越的抖动控制： 相位抖动（12KHz~20MHz 偏移量）典型值低至 0.6 ps，保障数据高速传输的超低误码率。
灵活的工作电压： 支持 2.5V 和 3.3V 标准工作电压，兼顾主流系统电平。
低功耗设计： 带有输出使能（OE）三态功能，在禁用状态下电流典型值仅为 16 mA，显著降低整机待机功耗。
高可靠性与环保： 工业级耐温，符合 RoHS 标准，无铅（Pb-Free）工艺。
SJK 3P系列差分压控晶振被广泛应用于现代高速信息通信与高带宽设备中：
光通信网络 (SONET / ATM / 光纤通道 Fibre Channel)
高性能 FPGA / ASIC 时钟源及锁相环电路
无线通信基站与中继器 (Wireless repeaters)
数据中心、AI/图形服务器、转发器 (Transponders)
广播电视级高清电视设备 (HDTV) 与机顶盒
3P系列SMD3225贴片差分LVPECL压控晶振VCXO技术参数：
Item /Type
3P系列SMD3225贴片差分LVPECL压控晶振VCXO
Output Type
LVPECL
Output Load
50Ω to Vcc-2V
Frequency Range
10MHz~1500MHz
Supply Voltage
2.5V
3.3V
Control Voltage Center
1.25V
1.65V
Control Voltage Range
0.25V~+2.25V
0.3V~3.0V
Frequency Stability (All Condition)
±25ppm, ±50ppm, ±100ppm, or specify
Frequency Adjustment Range
±80ppm min., or specify
Current Consumption
60mA max.
Symmetry
45~55%
0 Level Output Voltage (VOL)
VDD-1.85 (min.) , VDD-0.6 (max.)
1 Level Output Voltage (VOH)
VDD-1.03 (min.) , VDD-0.6 (max.)
Rise Time / Fall Time
0.5 ns max.
OE Pin 0 Level Input Voltage (VIL)
0.3VDD max.
OE Pin 1 Level Input Voltage (VIH)
0.7VDD min.
Phase Jitter (12KHz~20MHz)
0.6ps typ.
Start-up Time
10ms max.
Linearity
10% max.
Input Impedance
1MΩ typ.
Operating Temperature Range
-20~+70°C, -40~+85°C, or specify
Storage Temperature Range
-55~+125°C

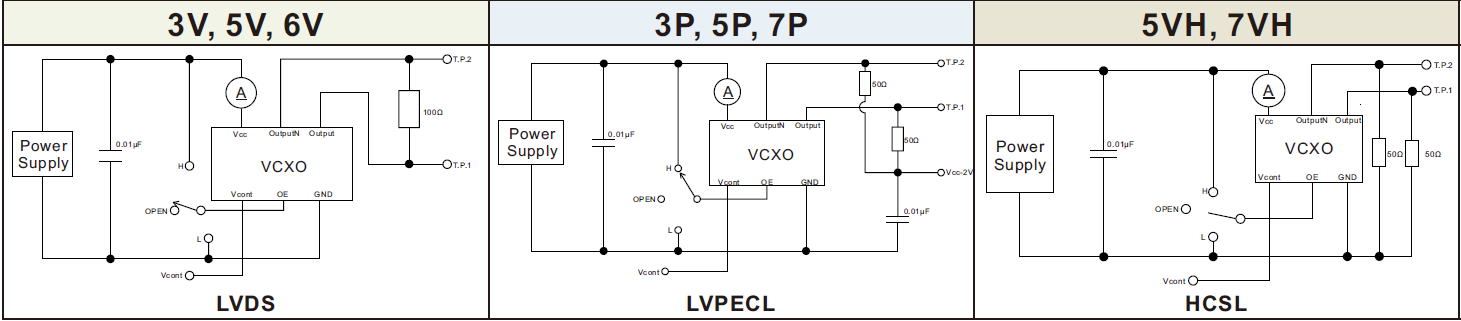

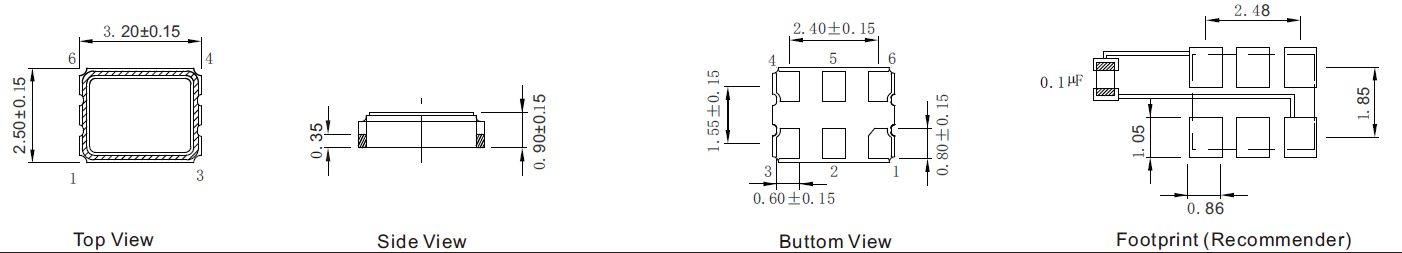

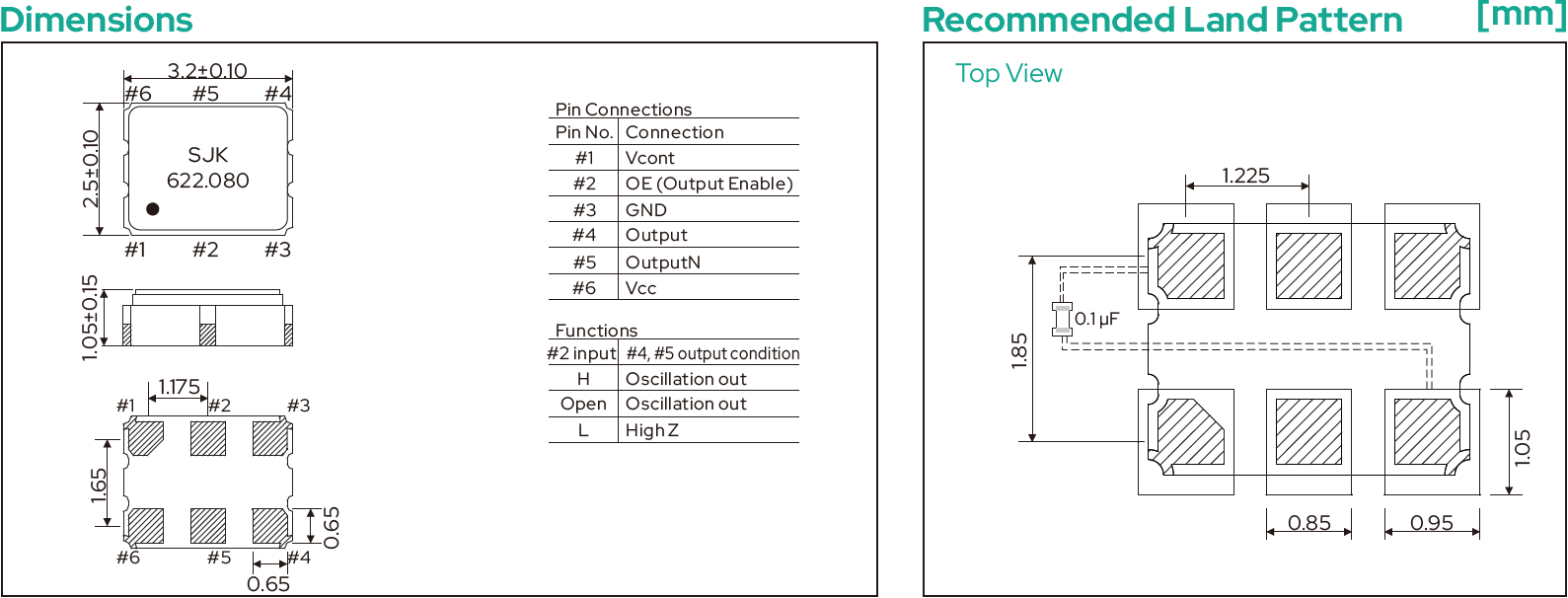

3P系列SMD3225贴片差分LVPECL压控晶振VCXO尺寸图：
3P系列SMD3225贴片差分LVPECL压控晶振VCXO常见问题(FAQ)：
Q：该款 SJK 3P系列 VCXO 的频率范围和输出类型是什么？
A： 3P系列支持高达 10MHz 至 1500MHz 的超宽频率范围，输出信号类型为标准的 LVPECL 差分输出。
Q：这款晶振的物理尺寸和包装规格是怎样的？
A： 其外观尺寸为标准的 3.2×2.5×1.0 mm，采用 6-Pin 贴片设计。标准的包装方式为编带卷盘，数量为 3000 pcs/卷盘。
Q：它支持哪些工作电压（VDD）？功耗表现如何？
A： 该系列支持 2.5V 和 3.3V 两种标准供电电压。在正常工作时最大电流消耗为 60mA；当开启输出禁用（Output Disable）模式时，电流可大幅降低至典型值 16mA。
Q：3P系列的频率压控调节范围（Pulling Range）和线性度如何？
A： 它的标准频率压控调节范围为最小 ±80 ppm (±80 ppm min.)，并支持客户规格定制。压控输入线性度（Linearity）表现优异，最大仅为 10%。
Q：它的相位抖动（Phase Jitter）表现能达到什么水平？
A： 在 12KHz 至 20MHz 的常规带宽测试下，该产品的相位抖动性能表现出色：
典型值 (Typ.)： 0.6 ps
最大值 (Max.)： 暂未在标准栏中标明具体上限，但通常伴随着极佳的相位噪声表现。

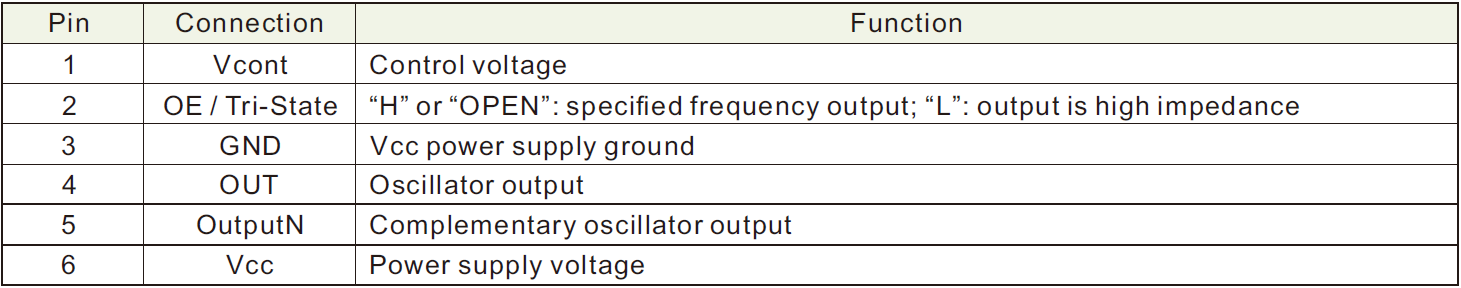

Q：请问这款 6-Pin 差分晶振的引脚（Pin）是如何定义的？
A： 根据规格书，其 6-Pin 的引脚定义与传统单端晶振有很大不同（包含一对差分输出）：
#1 脚： VCONT（压控电压输入脚，通过调节此处电压改变输出频率）
#2 脚： OE（Output Enable，输出使能控制）
#3 脚： GND（接地）
#4 脚： Output（正相信号频率输出）
#5 脚： OutputN（反相信号频率输出，与#4脚构成差分对）
#6 脚： VDD（电源供电脚）
Q：引脚 #2 的 OE 功能是如何控制差分输出的？
A7： 3P系列具备三态功能（3-state）：当 #2 脚输入为高电平（High）或悬空（Open）时，#4 和 #5 脚会正常输出差分振荡信号；当 #2 脚输入低电平时，输出将变为高阻态（High Z），处于关闭状态。
Q：这款晶振的工作温度范围是多少？
A： 3P系列支持标准的工业级应用，工作温度可选择 -20~+70℃、-40~+85℃ 或者是其他特殊指定的定制温度范围；其储存温度范围为 -55~+125℃
