5S系列SMD5032压控晶振VCXO产品描述：

SJK 5S系列是一款高性价比、通用型的贴片压控晶体振荡器 (SMD CMOS VCXO)，采用工业标准的 5.0×3.2×1.2 mm 6脚陶瓷封装。该系列提供 1.25MHz 至 250MHz 的常用工作频率范围，采用标准的 CMOS 单端输出，能够直接驱动大多数主流的 MCU、DSP 及现场可编程门阵列（FPGA）时钟引脚，无需复杂的差分走线与阻抗匹配，极大简化了 PCB 硬件板卡的设计难度。

5S系列在保持 CMOS 单端简便性的同时，同样拥有出色的低相位噪声与低抖动特性（高频段相位抖动典型值仅为 0.6 ps）。它在供电电压上具备极强的适应性（支持 1.8V~3.3V），是高清数字机顶盒、基站无线中继、光纤通道及消费级/工业级时钟同步电路的理想选择。

核心优势与特点 (Features)

• 主流 CMOS 单端输出： 采用单端 CMOS 信号电平，电路设计简单，硬件兼容性极强，有效缩短产品研发周期。

• 灵活的工作电压： 支持 1.8V、2.5V、3.3V 宽电压供电，完美契合各类低功耗和常规电平系统架构。

• 低抖动性能： 12KHz~20MHz 范围内，高频段相位抖动典型值（Typ.）达 0.6 ps，有效保障数字信号的准确度。

• 经典 5032 贴片封装： 5.0×3.2×12 mm 外形尺寸，坚固耐用，易于自动化表面贴装（SMT）。

• 三态输出与低电流消耗： 配备 OE 智能输出使能引脚，支持高阻抗待机（High Z），最大电流消耗控制在 45mA ~ 48mA 以内。

• 优异的调节线性度： 压控输入线性度误差最大仅为 10%，确保频率微调过程平滑线性，防止锁相环（PLL）失锁。

• 符合绿色环保要求： RoHS 认证及无铅（Pb-Free）工艺，安全环保。

典型应用场景 (Applications)

SJK 5S系列通用型单端压控晶振非常适合对开发难度、物料成本及通用性有综合考量的项目：

• 数字化机顶盒（Set-top boxes）、数字媒体播放器

• 无线通信基站、中继器系统 (Wireless repeaters)

• 主流 FPGA、MCU 及数字信号处理器（DSP）时钟源

• 高清电视接收机（HDTV）、智能硬件控制主板

• 企业级交换机、传统 SONET / ATM 接入设备

5S系列SMD5032压控晶振VCXO技术参数：

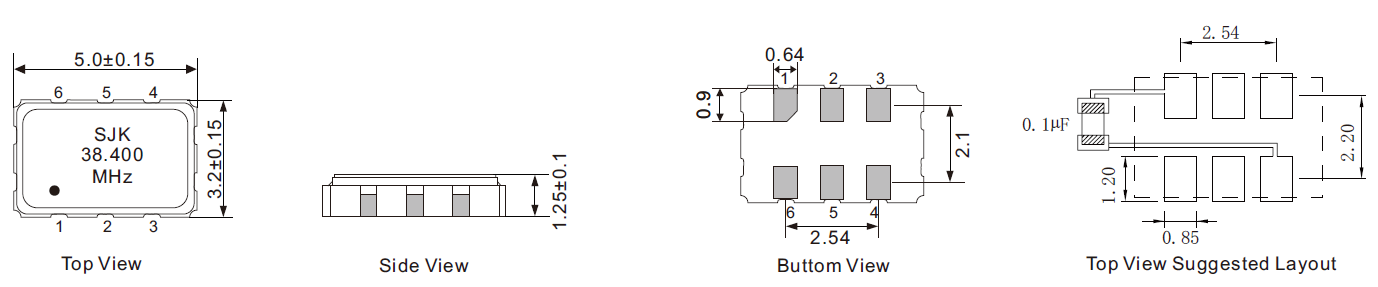

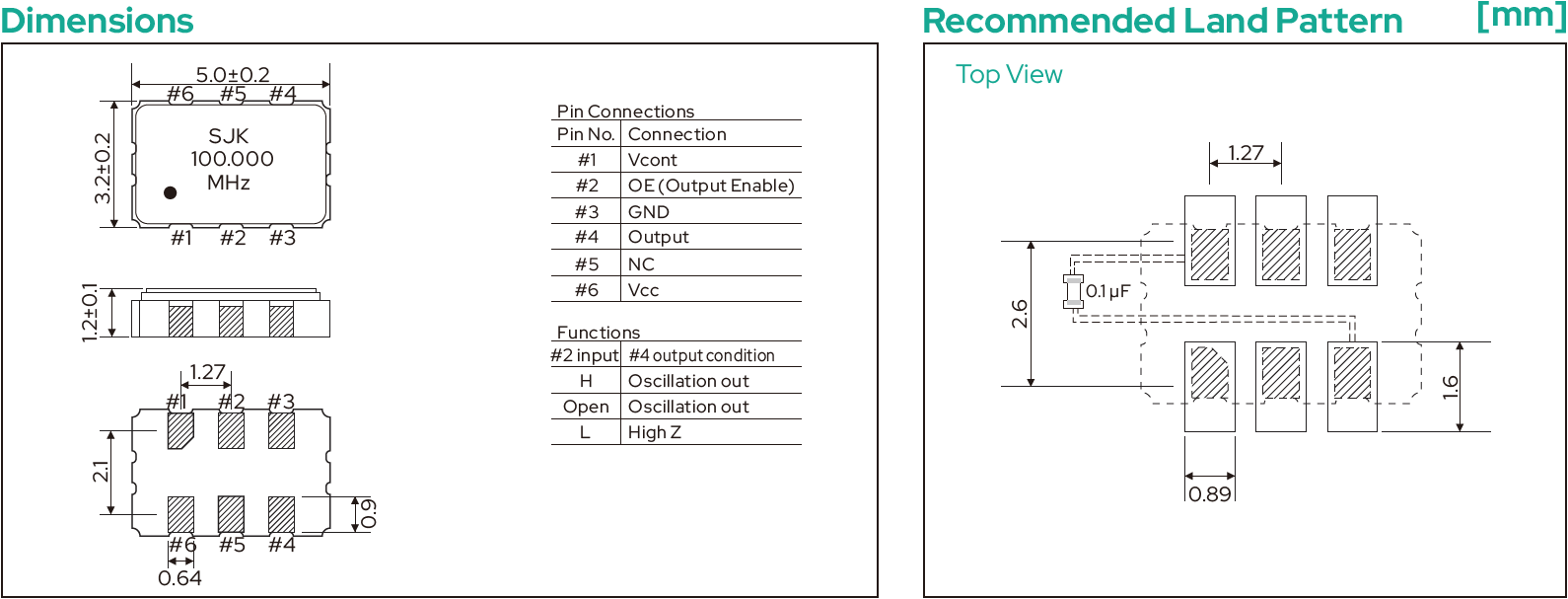

5S系列SMD5032压控晶振VCXO产品尺寸图：

5S系列SMD5032压控晶振VCXO产品常见问题(FAQ)：

Q1：该款 SJK 5S系列 VCXO 的频率范围和输出类型是什么？

A1： 5S系列支持的频率范围为 1.25MHz 至 250MHz。其输出类型为标准的单端 CMOS 输出。

Q2：这款 CMOS 压控晶振输出所接的负载条件（Load Condition）是多少？

A2： 其标准测试和工作的负载条件为单端 15 pF（支持其他特殊负载规格定制）。

Q3：5S系列晶振的物理尺寸和量产包装单位是多少？

A3： 该产品采用主流的 5032 封装，物理尺寸为 5.0×3.2×1.2 mm。量产的标准工业编带卷盘包装为 1000 pcs/卷盘。

Q4：5S系列在不同的工作电压下，最大电流消耗（Current Consumption）是多少？

A4： 5S系列的工作电流受定制频段的影响：

• 1.25MHz ~ 50MHz 频段： 支持 1.8V 或 3.3V 电压，电流消耗最大为 45 mA。

• 10MHz ~ 250MHz 频段： 支持 2.5V 或 3.3V 电压，电流消耗最大为 48 mA。

Q5：它的频率控制电压（Control Voltage）以及微调范围和线性度是多少？

A5：

• 控制电压范围： 根据电压不同，提供 0.0V~1.8V、0.3V~3.0V、0.25V~2.25V 等灵活的控制区间（中心控制点对应为 0.9V、1.25V 或 1.65V）。

• 频率微调范围： 最小压摆范围（Pulling Range）为 ±80 ppm（支持定制）。

• 压控线性度（Linearity）： 频率变化的线性度误差最大不超过 10%。

Q6：请问这款 5032 封装的 6-Pin CMOS 压控振荡器引脚是如何定义的？特别注意它和差分晶振有什么区别？

A6： 参照《5S-SMD5032-VCXO-Datasheet.pdf》技术规格，其标准的 6-Pin 引脚定义为：

• #1 脚： V_CONT（压控输入端，输入直流电压用以调节输出频率）

• #2 脚： OE（Output Enable，输出使能控制）

• #3 脚： GND（接地）

• #4 脚： Output（单端 CMOS 信号输出）

• #5 脚： NC（No Connection，空脚，不连接） （注：单端晶振不需要反相信号，此处与差分晶振的 OutputN 不同，请硬件设计时注意悬空处理）

• #6 脚： V_DD（电源供电脚）

Q7：引脚 #2 的输出使能（OE）功能和三态条件具体怎么对应？

A7： 5S系列自带三态控制逻辑（3-state）：当 #2 脚输入高电平（High）或保持悬空（Open）时，#4 脚正常输出 CMOS 振荡信号；若将 #2 键输入拉低至低电平（Low），则输出脚将立即进入高阻抗关闭状态（High Z）。

Q8：它的相位抖动（Phase Jitter）表现如何？

A8： 在 12KHz 至 20MHz 的测试带宽内：

• 1.25MHz ~ 50MHz 低频段最大为 1.0 ps。

• 10MHz ~ 250MHz 高频段典型值低至 0.6 ps，能够较好地满足绝大多数高速数模转换及系统主控的精度需求。

Q9：它能承受的工作和储存温度范围是多少？

A9：工作温度范围： 支持工业级 -20~+70℃ 或扩展工业级 -40~+85℃（允许按客户特定温度要求定制规格）。

• 储存温度范围： 极宽的 -55~+125℃。
