晶科鑫专业为客户提供完善的晶振产品整体解决方案，尤以通讯产品的SMD频率控制元件著称，提供给您安心、安全的产品与贴心的服务。

HC-49U/T

1. 采用HC-49T封装,3脚插件封装

2. 符合RoHS环保标准

3. 优异的耐热和抗冲击性能

4. 频率范围基本:10.7MHz~15MHz

5. 支持2/4/6/8 Pole的晶体滤波器

6. 应用于无线电通信、对讲机、手持终端、汽车电子等产品上

现货购买 下载 样品申请

Electrical Specifications:

Channel Spacing (KHz) Model No of ploes Pass Bandwidth
 Stop Bandwidth
 Ripple Insertion Loss Guaranteed Attenuation
 Terminating Impedance
 Package
dB KHz (min.) dB KHz (max.) dB (max.) dB (max.) dB KHz ohms // pF Tandem set One Package
12.5
 10M7.5A
 2 3 ±3.75 20 ±18 0.5
 1.5 35 ±300~±1000
 1.8K // 5.0
 49T
10M7.5B
 4 3 ±3.75
 40 ±14
 1.0 2.5 65 ±300~±1000
 1.8K // 4.5
 49T a pair
10M7.5C
 6 3 ±3.75
 45 ±8.75
 2.0 3.5 65 ±12.5~±300
 1.8K // 3.5
 49T 3 pcs
 L1
10M7.5D
 8 3 ±3.75
 65 ±8.75
 2.0 4.0 90 ±12.5~±300
 1.8K // 3.5
 49T 4 pcs
 L2
20.0
 10M12A
 2 3 ±6.0
 18 ±25
 0.5 2.0 35 ±300~±1000
 2.5K // 2.5
 49T
10M12B
 4 3 ±6.0
 40 ±20
 1.0 2.5 65 ±300~±1000
 2.5K // 1.5
 49T a pair
10M12C
 6 3 ±6.0
 45 ±15
 2.0 4.0 65 ±20~±300
 2.5K // 1.5
 49T 3 pcs L1
10M12D
 8 3 ±6.0
 65 ±15
 2.0 2.0 90 ±20~±300
 2.5K // 1.5
 49T 4 pcs L2
25.0
 10M15A 2 3 ±7.5
 18 ±25
 0.5 1.5 35 ±300~±1000
 3.0K // 2.0
 49T
10M15B
 4 3 ±7.5
 40 ±25
 1.0 2.5 55 ±300~±1000
 3.0K // 1.5
 49T a pair
10M15C
 6 3 ±7.5
 45 ±18
 2.0 3.0 65 ±25~±300
 3.0K // 1.5
 49T 3 pcs
 L1
10M15D
 8 3 ±7.5
 65 ±18
 2.0 4.0 90 ±25~±300
 3.0K // 1.5
 49T 4 pcs
 L2
50.0
 10M30A
 2 3 ±15
 15 ±50
 0.2 1.5 30 ±300~±1000
 5.0K // 0
 49T
10M30B
 4 3 ±15
 30 ±40 1.0
 2.5 30 ±300~±1000
 5.5K // -1.0
 49T a pair
10M30C
 6 3 ±15
 60 ±45 2.0
 3.0 65 ±45~±300
 5.5K // -1.0
 49T 3 pcs
 L1
10M30D
 8 3 ±15
 60 ±30 2.0
 3.5 90 ±50~±300
 5.5K // -1.0
 49T 4 pcs
 L2
If you want to know more specifications, please contact with out sales department directly.

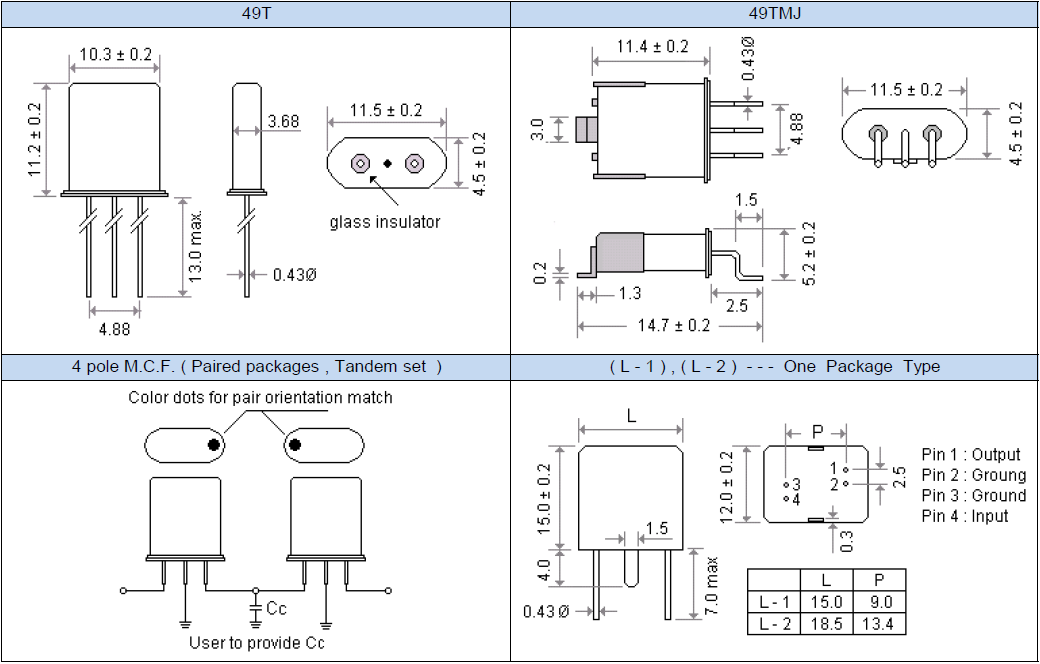

Dimensions [Unit: mm]

49T晶体滤波器尺寸图
