SJK-7N系列SMD5032有源晶振描述：
SJK 7N系列是一款小尺寸、金属封装的高性能SMD贴片有源晶振，封装尺寸为 5.0×3.2×1.2 mm。该系列支持 1MHz 至 220MHz 的超宽频率输出范围，具备高稳定性、低相噪抖动（最大1ps）以及低功耗特性。产品支持 1.8V~3.3V 宽电压工作及三态（Tri-state）输出功能，采用标准卷轴编带包装，完美适配现代化自动化高速贴片与回流焊工艺。全系列产品符合 RoHS 绿色环保及无铅（Pb-Free）认证。
核心优势与技术特性：
微型化精密封装： 5032标准贴片尺寸（5.0×3.2mm），有效节省PCB板载空间。
优异的时钟性能： 采用基频/三倍频振荡模式，相位抖动控制在 1 ps以内，保障信号传输的精准与纯净。
宽工作电压与超低功耗： 支持1.8V、2.5V、3.3V及5V多种供电模式，适应不同系统的低功耗设计需求。
高稳定性： 调整频差达 ±25ppm~±50ppm，年老化率低至 ±3ppm，能适应 -40℃ ~ +85℃ 的工业级宽温环境。
行业应用场景：
广泛应用于服务器、光纤通信、网络交换机/路由器、工控电脑、汽车电子、数字电视、精密测试仪器、游戏设备及各类消费类电子产品。
SJK-7N系列SMD5032有源晶振技术参数：
| ITEM /TYPE |
7N系列SMD5032有源晶振 |
| Output Type | CMOS |
| Output Load | 15pF, or specify |
| Frequency Range | 1MHz~220MHz |
| Supply Voltage | 1.8V~3.3V, 5V, or specify |
|
Frequency Stability (All Condition) |
±20ppm, ±25ppm, ±30ppm, ±50ppm, or specify |
|
Current Consumption |
30mA max. |
|
Stand-by Current |
10μA max. |
|
Symmetry |
45~55% |
|
0 Level Output Voltage (VOL) |
0.1VDD max. |
|
1 Level Output Voltage (VOH) |
0.9VDD min. |
|
Rise Time / Fall Time |
5.0ns max. |
|
OE Pin 0 Level Input Voltage (VIL) |
0.2VDD max. |
|
OE Pin 1 Level Input Voltage (VIH) |
0.8VDD min. |
|
Start-up Time |
5ms max. |
|
Operating Temperature Range |
-20~+70°C, -40~+85°C, or specify |
|
Storage Temperature Range |
-55~+125°C |
|
Phase Jitter (12KHz~20MHz) |
1ps max. |

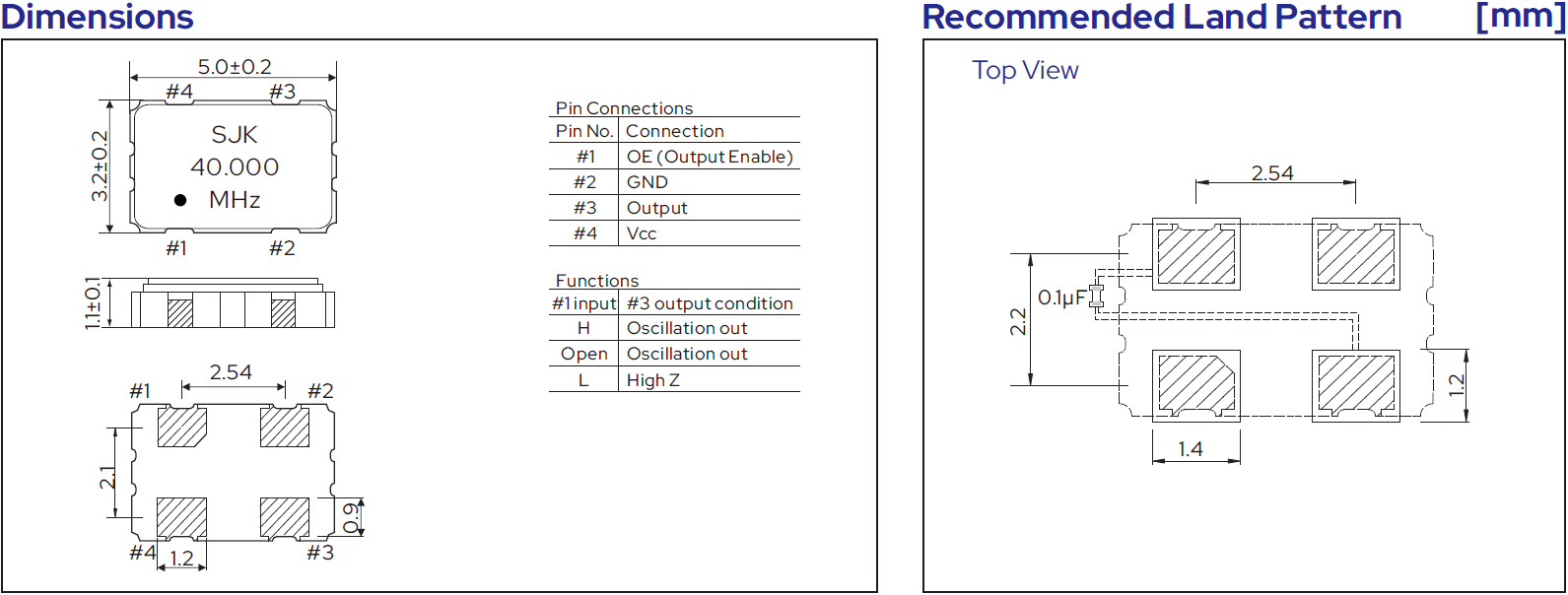

SJK-7N系列SMD5032有源晶振尺寸图：
SJK-7N系列SMD5032有源晶振常见问题(FAQ)：
A： 7N系列常规的工作电压主要集中在 1.8V、2.5V和3.3V。针对部分老旧系统或特殊工控设备的需求，该系列也可以提供 5V 工作电压的定制版本。在下单或申请样品时，请向我们的销售工程师明确您的电压需求。
A： 该产品可以根据客户的应用场景提供多种温度范围定制。常规商业级为-20℃ ~ +70℃或-10℃ ~ +60℃。针对汽车电子、工业控制等严苛环境，我们提供 -40℃ ~ +85℃的工业级宽温定制服务，确保晶振在极端温度下依然保持高稳定性。
A： 三态功能（高电平、低电平、高阻抗状态）允许通过控制引脚（通常为1脚）来开启或关闭晶振的输出。当使能端处于休眠或高阻态时，晶振输出关闭，这可以大幅降低整个PCB板系统的功耗，非常适合便携式设备和低功耗网络设备。
A： 该产品的标准包装为卷轴编带包装，每卷 1000pcs，非常适合自动贴片机（SMT）高速作业。我们支持工程师在研发阶段的样品申请，您只需点击页面中的“样品申请”按钮或联系在线客服，即可获取测试样品。
