3X系列插件2020恒温晶振OCXO描述：

晶科鑫（SJK）3X系列插件恒温晶振（OCXO） 是一款专为超高稳定性、超低相位噪声需求而设计的高精密频率控制元件。该系列采用国际通用的 DIP 20×20mm 标准五针直通封装（实际外径可选 20.6×20.6mm 或 21.7×21.7mm，高度可选 10.2mm 或 11.0mm），能够完美兼容和替代市面上常规同封装尺寸的恒温晶振，是通信基站、精密仪器及国防雷达系统国产化替代的理想选择。

核心技术优势

• 宽频覆盖与双波形输出：3X系列打破了传统恒温晶振的频点限制，实际频率范围拓宽至 10MHz 至 125MHz。为适配不同的射频及数字电路，该系列提供 LVCMOS 方波（15pF负载）与 Sine-Wave（正弦波）（50Ω负载）两种输出波形选择，并具备出色的谐波抑制（-40dBc max）与杂散控制（-80dBc max）性能。

• 军工级超高温度稳定度：得益于内部高 Q 值低老化晶体与精准的恒温槽控制技术，3X系列在 -20~+70℃ 或 -40~+70℃ 的工作温度范围内，频率稳定度最高可达到惊人的 ≤±0.5ppb；在 -40~+85℃ 的严苛工业级宽温下也能保持 ≤±1.0ppb 的极低漂移，为系统提供坚如磐石的时钟基准。

• 优异的相噪表现与短期稳定度：针对高频信号传输优化，3X系列在 100MHz 频点下的近端相位噪声低至 -110 dBc/Hz max（@10Hz），远端噪声更是达到了优秀的 -175 dBc/Hz max（@10KHz）。其秒级短期稳定度（短稳） ≤0.005ppb/s，能够显著降低宽带通信系统的误码率。

• 多电压供电与压控微调可选：产品支持 +3.3V、+5.0V 以及工业级 12.0V 三种主流主供电电压，稳定状态下功耗低至 1.0W max。内部集成灵活的频率控制功能，提供固定频率版或带电子频率微调（EFC）版本，压控基准电压支持 1.65V、2.0V 及 2.5V 偏置，方便系统进行长期的精准时钟校准。

典型应用场景

• 4G/5G 通信网络：无线通信基站时钟源、BBU/RRU 核心同步时钟、数字交换机、SDH/SONET 传输设备。

• 精密测试与测量：频率合成器、高精度测试仪、频谱分析仪、广播发射系统。

• 射频与雷达系统：导航定位系统、雷达系统（Radar system）、精密频率校准基准。

3X系列插件2020恒温晶振OCXO技术参数：

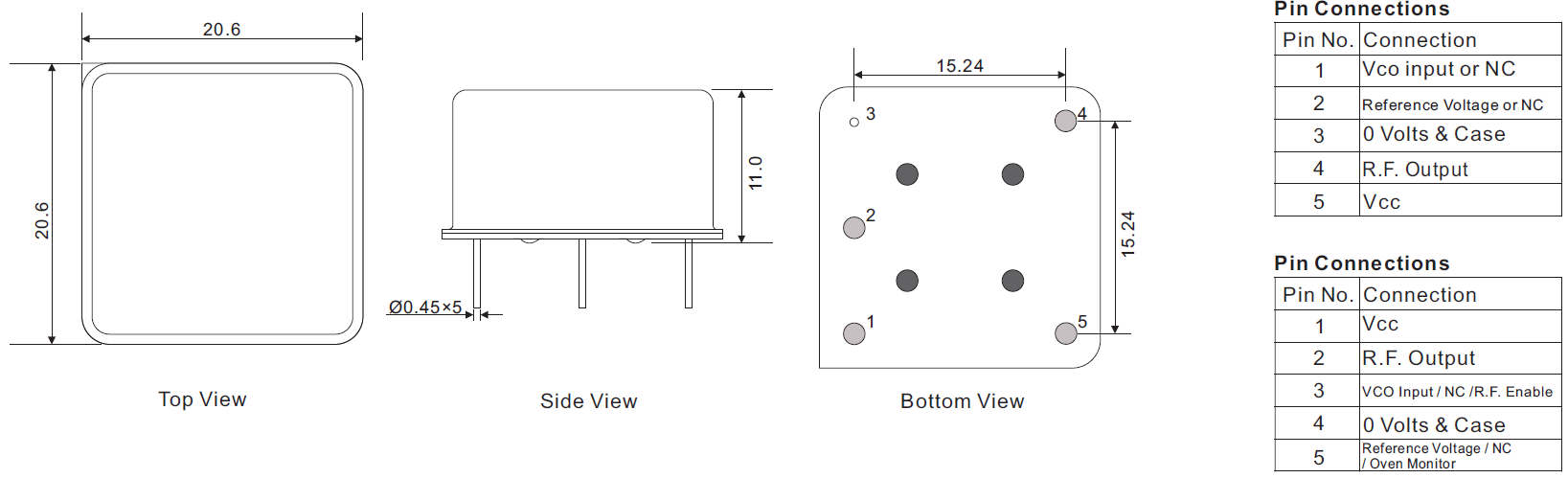

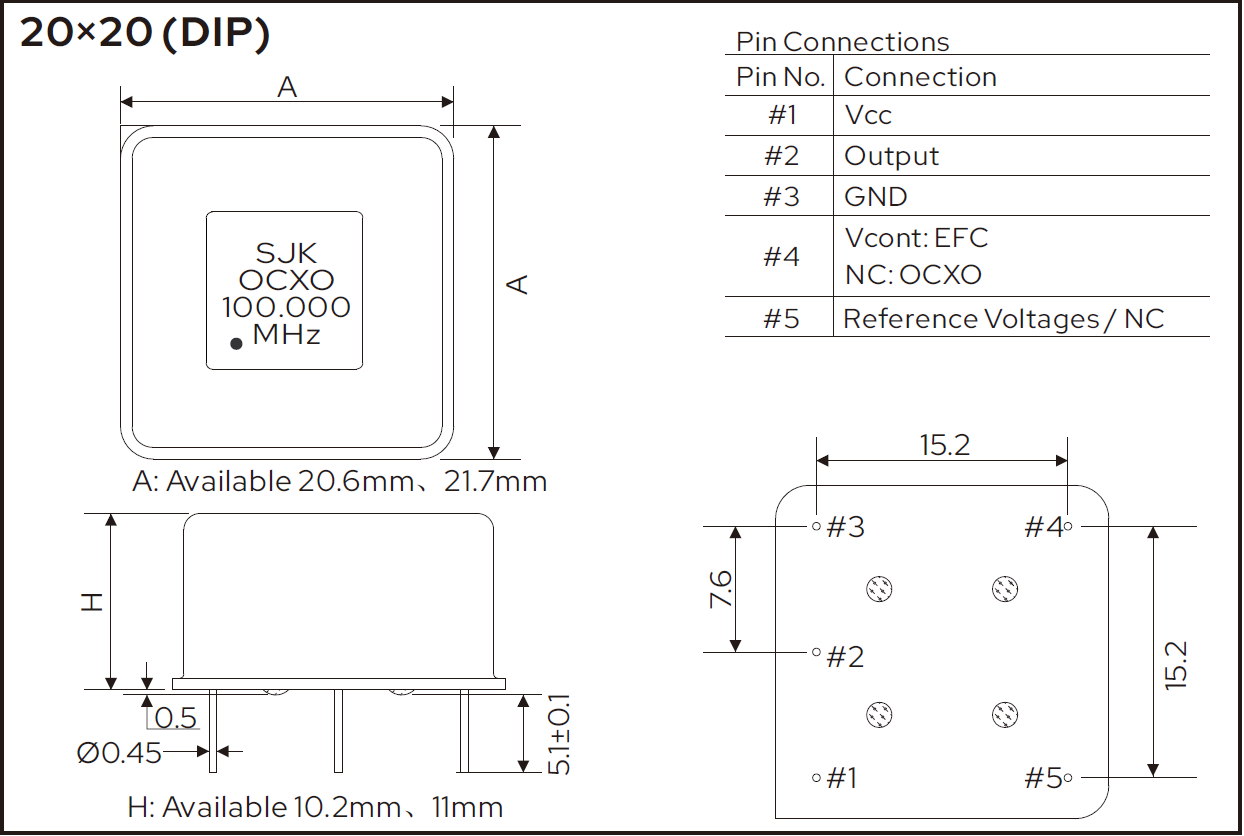

3X系列插件2020恒温晶振OCXO尺寸图：

3X系列插件2020恒温晶振OCXO常见问题(FAQ)：

Q1：晶科鑫 3X系列 20×20 DIP 恒温晶振支持的频率范围是多少？有哪些输出波形？

A： 晶科鑫 3X系列 OCXO 最新的实际频率范围支持 10MHz 至 125MHz，可提供更宽的高频频点选择。在输出波形方面，该系列提供 LVCMOS 方波（15pF负载）和 Sine-Wave 正弦波（50Ω负载）双选项，能够完美适配各种射频与数字时钟电路。

Q2：该款 3X系列 OCXO 在宽温环境下的频率稳定度表现如何？最高能达到多少？

A： 3X系列具有极佳的温度特性。在 -20~+70℃ 或 -40~+70℃ 的工作温度范围内，其频率稳定度最高可达到惊人的 ≤±0.5 ppb 级别；在 -40~+85℃ 的工业级宽温范围内，稳定度亦可达到 ≤±1.0ppb。这种超高稳定性可确保设备在极端温差下不发生脱网或时钟失步。

Q3：3X系列高频点（如 100MHz/125MHz）的相位噪声和短期稳定度（短稳）指标是多少？

A： 针对高频段应用，3X系列提供了极其优异的近端和远端相噪表现。其 100MHz 频点的相位噪声指标为：1Hz ≤ -100 dBc/Hz，10Hz ≤ -110 dBc/Hz，1KHz ≤ -164 dBc/Hz，10KHz 远端更可达 -175 dBc/Hz max。同时，其短期稳定度（Short Term Stability）达到 ≤0.005 ppb/s，非常适合对相位噪声敏感的雷达系统和广播系统。

Q4：3X系列恒温晶振支持哪些工作电压？引脚（Pin 功能）是如何定义的？

A： 3X系列在供电电压上支持 +3.3V、+5.0V 以及 12.0V 三种主流电压。产品采用标准的 DIP 20×20 封装（外径 20.6×20.6mm 或 21.7×21.7mm），其 5 Pin 标准引脚定义如下（底视图逆时针方向）：

• Pin 1： Vcc（电源供电）

• Pin 2： Output（信号输出）

• Pin 3： GND（接地）

• Pin 4： Vcont: EFC（压控/频率微调脚，若为固定频率则为空脚NC）

• Pin 5： Reference Voltages / NC（参考电压输出或空脚）
