SJK-7L系列SMD3215贴片32.768KHz晶振描述：

晶科鑫（SJK）7L系列是一款采用超小尺寸 3.2×1.5mm 金属封装的音叉型（Tuning Fork）无源贴片晶振。该产品标准频率为 32.768kHz，专为各类需要微型化、低功耗及高精度实时时钟（RTC）信号的核心设备而设计。

7L系列具备卓越的频率稳定性和极低的等效电阻（ESR），全面支持无铅高密度表面贴装（SMT）及回流焊工艺，是目前智能穿戴、物联网无线模块、消费电子及工业控制领域替代传统插件表晶的理想选择。

核心优势

• 超小型化设计： 3215（3.2×1.5×0.75mm）微型外观，极大地节省了PCB板面空间，助力设备实现轻薄化。

• 高精度与稳定性： 25℃常温下标准频差可达 ±20ppm，保证时钟计时的精准度。

• 低功耗特性： 拥有低静态电容与优异的激励功率适应性（最大1.0μW），非常适合电池供电的低功耗设备。

• 宽温适应能力： 支持 -40℃ ~ +85℃ 工业级宽温工作环境，抛物线温度系数稳定。

• 绿色环保： 采用金属焊封，符合 RoHS 2.0 及 REACH 环保标准，满足无铅焊接工艺。

• 极佳的替代性： 标准行业封装，可完美 Pin-to-Pin 替代爱普生（FC135）、精工（SC-32S）、大真空（DST310S）等同类国际品牌型号。

典型应用场景 (Applications)

1. 移动与智能穿戴： 智能手机、智能手表、TWS蓝牙耳机、手环、运动追踪器。

2. 物联网与无线通讯： BLE（低功耗蓝牙）模块、Wi-Fi模块、LoRa/NB-IoT物联网终端。

3. 消费电子： 平板电脑、数码相机、便携式游戏机、电子书阅读器。

4. 智能仪表与工控： 智能电表、水表、燃气表、数据记录仪、时钟发生器。

5. 汽车电子（非安全级）： 车载车载影音导航（Infotainment）、仪表盘时钟基准。

SJK-7L系列SMD3215贴片32.768KHz晶振规格参数：

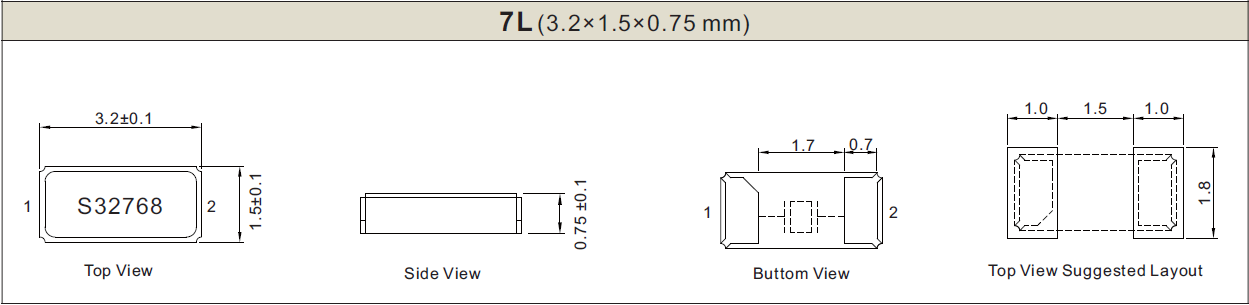

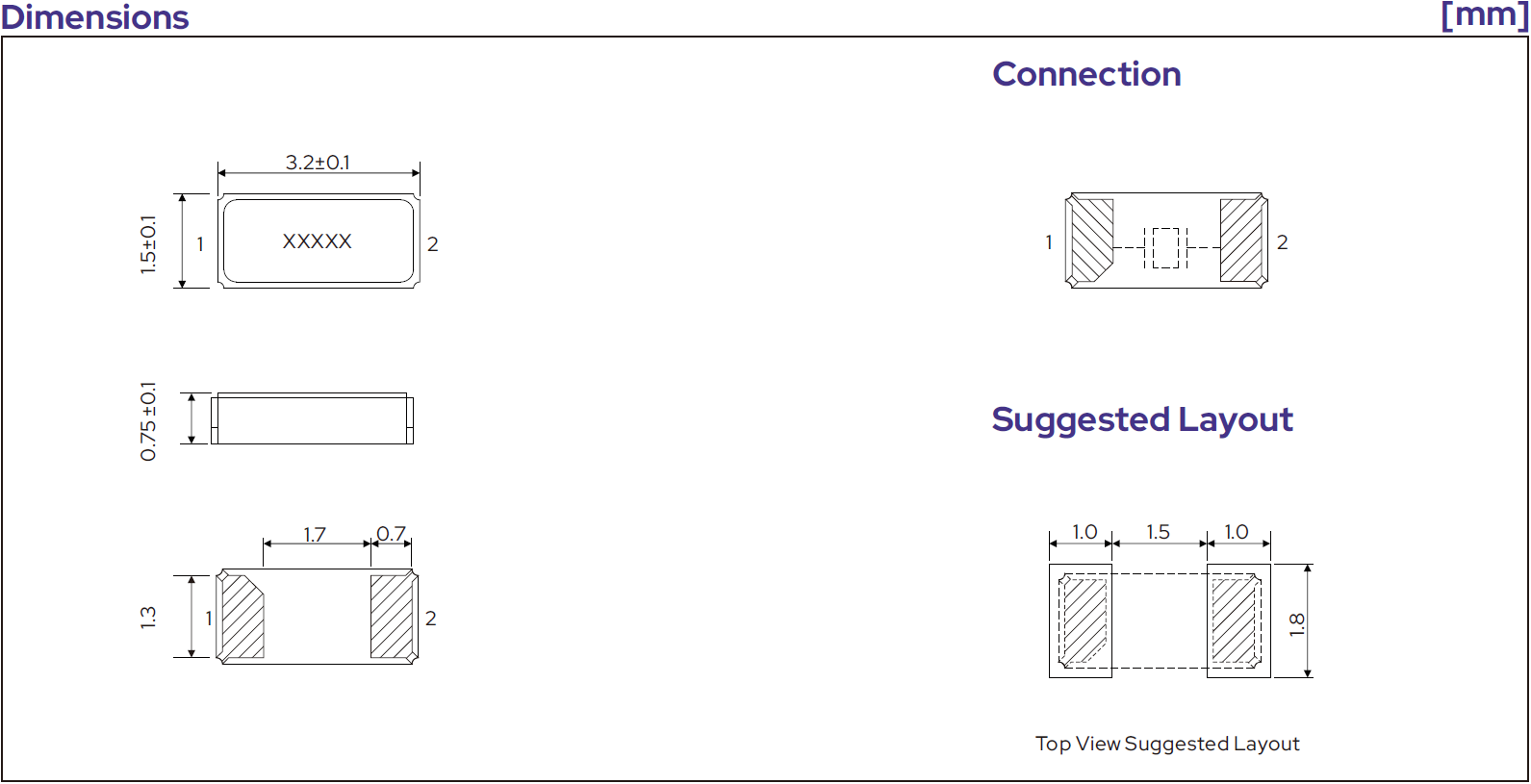

SJK-7L系列SMD3215贴片32.768KHz晶振产品尺寸[单位:mm]：

SJK-7L系列SMD3215贴片32.768KHz晶振常见问题(FAQ):

Q1：SJK 7L系列 32.768kHz晶振的主要应用场景有哪些？

A： 7L系列属于超小尺寸的无源贴片表晶，主要用于各类需要提供精准时间基准的RTC（实时时钟）和低功耗MCU电路中。典型应用包括：智能手机、智能手表/手环、物联网无线通信模块（蓝牙/Wi-Fi/LoRa）、时钟发生器、手持终端以及汽车电子仪表等。

Q2：该款3215贴片晶振的标准负载电容（CL）是多少？可以定制吗？

A： 7L系列的标准负载电容通常为 12.5pF。为了匹配不同芯片（如意法半导体STM32、 Nordic等低功耗蓝牙芯片）对匹配电容的要求，晶科鑫也支持 7.0pF、9.0pF 等其他负载电容值的个性化定制，以确保最佳的振荡频率和稳定性。

Q3：为什么32.768kHz晶振的调整频差（精度）通常是±20ppm？它受温度影响大吗？

A： ±20ppm（在25℃基准温度下）是音叉型32.768kHz晶振的行业标准高精度。由于音叉晶振的温度特性曲线呈抛物线（二次曲线），其转折温度在 +25℃±5℃。当工作温度向 -40℃ 或 +85℃ 两端延伸时，频率会发生负向偏移（变慢）。7L系列的抛物线系数为(-0.03±0.01)*10^-6/℃²，在工业级宽温范围内表现非常稳定。

Q4：这款3215晶振在SMT贴片焊接时有什么注意事项？

A： 7L系列采用2 pads贴片金属封装，全面支持自动化高速贴片与无铅回流焊。焊接时请严格参考标准回流焊温度曲线（峰值温度建议不超过260℃，持续时间控制在规定范围内）。此外，由于32.768kHz晶振内部芯片较脆弱，应避免对PCB板进行超声波清洗，防止超声波频率与晶振内部机械振动产生共振而导致停振。

Q5：晶科鑫的7L系列可以替代市场上哪些主流品牌的型号？

A： 7L系列尺寸为 3.2×1.5×0.75mm，电气参数优异，可完全 Pin-to-Pin 替代市场上以下主流型号，且具有更好的性价比和交期优势：

• EPSON（爱普生）： FC135 / FC-135R

• SEIKO（精工）： SC-32S

• KDS（大真空）： DST310S

• TXC（台湾晶技）： 9HT10 / 9HT11

Q6：如何申请7L 32.768kHz晶振的样品以及获取技术支持？

A： 您可以直接通过本网页的“样品申请”绿色通道提交您的研发需求与联系方式，或者拨打晶科鑫全国服务热线 0755-88352810。我们的FAE（应用工程师）可以为您提供电路匹配测试、负性阻抗分析以及完整的晶振解决方案。
