7N|7050 TCXO

1. 高稳定性:±0.14ppm~±0.28ppm
2. 操作温度范围:-40℃~85℃。
3. 24小时保持率: ±40ppb (选项)
4. 自由运行稳定性20年:±4.6ppm(选项)
5. 频率:10 ~ 52MHz
6. 电源电压:2.7V ~ 5.5V
7. 有电压控制功能(VCTCXO)
6. 可提供输出启用/禁用功能
7. 支持削波正弦波和CMOS输出波形
8. 应用:小蜂窝,基站,网络基础设施
9. 符合ROHS标准/不含铅


规格型号:

型号
7N
输出类型
Clipped Sinewave CMOS
输出负载
10KΩ // 10pF 15pF
输出电压
0.8Vp-p最小
输出低(Vol) 0.1Vcc最大
输出高(Voh) 0.9Vcc最小
工作电流
5mA最大 10mA最大
振荡模式
基频(Fundamental)
工作电压
2.7V~5.0V
频率范围
10MHz~52MHz
2 次回流后 25℃ 的初始频率公差
±2.0ppm
频率公差
Vs. 温度(-40℃~+85℃) ±0.14ppm /±0.28ppm
Vs. 负载(±5%) ±0.1ppm最大
Vs. 工作电压(±5%) ±0.1ppm最大
存储温度
-55℃~+125℃
自动频率控制范围(选项)
±5~±16ppm(1.5±1V)
启动时间
2.5ms最大
泛音
-5dBc最大
1KHz偏移时的相位噪声
-130dBc/Hz
产品尺寸(L×W×H)(mm) 7.0×5.0×2.0
老化率
±1ppm/年 最大
24小时保持稳定(选项)[#1]
±40ppb
自由运行稳定20年(选项)[#2]
±4.6ppm

#1: 运行48小时后,在恒温条件下24小时

#2: 包括25℃时的初始公差,温度,电源电压±5%,负载±5%,反焊和老化20年

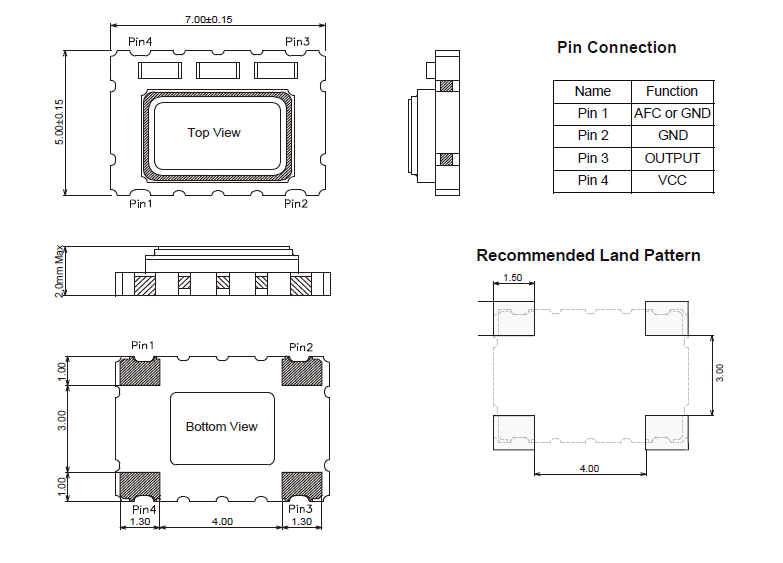

产品尺寸图[单位:mm]:

TXC-7N-SMD7050温补晶振TCXO尺寸图
