BR|7050 VCXO

1. 电压控制的晶体振荡器(VCXO)
2. 基频的解决方案
3. CMOS输出,输出频率50MHz~200MHz
4. 牵引范围广,线性度好
5. 卓越的低相位噪声和抖动
6. 可提供三态功能
7. 主要应用 : SDH / SONET,以太网,基站
8. 符合RoHS标准/不含铅


规格参数:

型号 BR
输出类型 CMOS
输出负载 15pF或定制
振荡模式 基频(Fundamental)
供应电压(Vdd) 3.3V
频率范围 50MHz~200MHz
工作温度 -10℃~+70℃,-40℃~+85℃,或定制
存储温度 -55℃~+125℃
电压Vol(最大值)/Voh(最小值)
0.1Vdd/0.9Vdd
上升(Tr)/下降(Tf)时间
5nS最大
供应电流 60mA最大
对称性 45~55%
启动时间 10mS最大
绝对牵引范围(APR)
±50ppm最小,或定制
标称控制电压
0.5Vdd
控制电压范围
0~Vdd
线性度
10%最大
相位抖动(12KHz~20MHz)
1pS最大

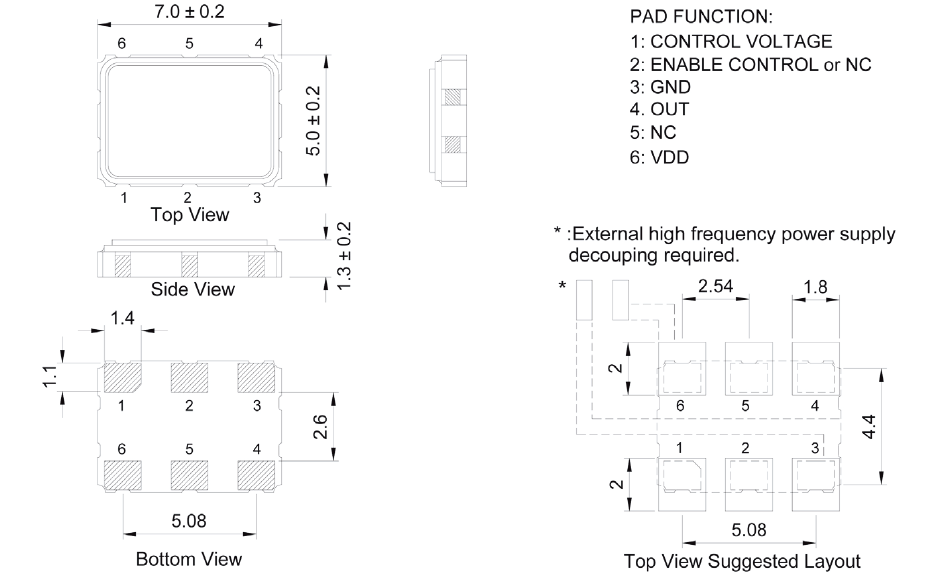

产品外观尺寸图[单位:mm]:

TXC-BR-SMD-7050VCXO压控晶振尺寸图
