RTC实时时钟工程应用指南：精准计时与低功耗设计必看

RTC实时时钟是嵌入式设备里的计时核心，即便主系统断电，它也能依靠备用电源（锂电池或超级电容）持续走时，设备重新上电即可继续计时，无需手动校准。这对于需要时间同步、数据记录或低功耗设计的设备至关重要。

本文从架构、类型、应用到选型要点，为工程师和采购提供一份可落地的参考指南。

一、RTC工作原理与核心架构

RTC主要由四部分构成：

1、振荡源：大多数RTC使用32.768kHz的石英晶振。为什么是这个频率？32.768正好是2的15次方，经过15级二分频电路即可得到精准的1Hz秒脉冲，为计时提供标准节拍。

2、分频器：将32.768kHz信号分频成1Hz脉冲，为时间寄存器计数提供信号。

3、时间寄存器：自动计数秒、分、时、日、月、年。高端型号还能自动校正闰年和不同月份天数，减少开发工作量。

4、通信接口：MCU通过I2C或SPI读取时间寄存器，实现系统与RTC的同步。

二、产品类型

1、分立式RTC芯片：单纯的计时IC，需要外接晶振和电容，成本低，但需要注意晶振和电容的匹配，否则计时可能不准。

2、集成式RTC模块：将芯片、晶振和电容集成在一个封装内，抗干扰能力强，PCB占用空间小，省去调试工作，适合便携或工业设备，虽然单价稍高，但节省调试成本。

三、典型应用领域

RTC在很多设备中都有应用：

1、消费电子：智能手表、数码相机、机顶盒

2、工业控制：数据记录仪、电力仪表、PLC系统

3、汽车电子：电池管理系统、车载娱乐系统

4、医疗设备：便携式监测仪、呼吸机

无论是家电、IoT、工业控制还是汽车电子，RTC都是长时间运行、低干预设备的计时基石。

四、选型指南

精度需求：设备联网可同步网络时间时，普通RTC足够；离线设备或高精度场景，建议选择带温度补偿（TCXO）的RTC。

功耗与电压：电池供电设备重点关注“计时电流”，电压兼容性也很重要，优先选宽电压型号（1.5V–5.5V），兼容性强。

接口与封装：I2C接口节省引脚，SPI读写速度快；PCB空间有限时，可选择集成式模块，节省空间并减少外围调试工作。

五、工程关键技术要点

1、晶振匹配：分立式 RTC 需做好晶振负载电容的适配，才能保证计时精准度。

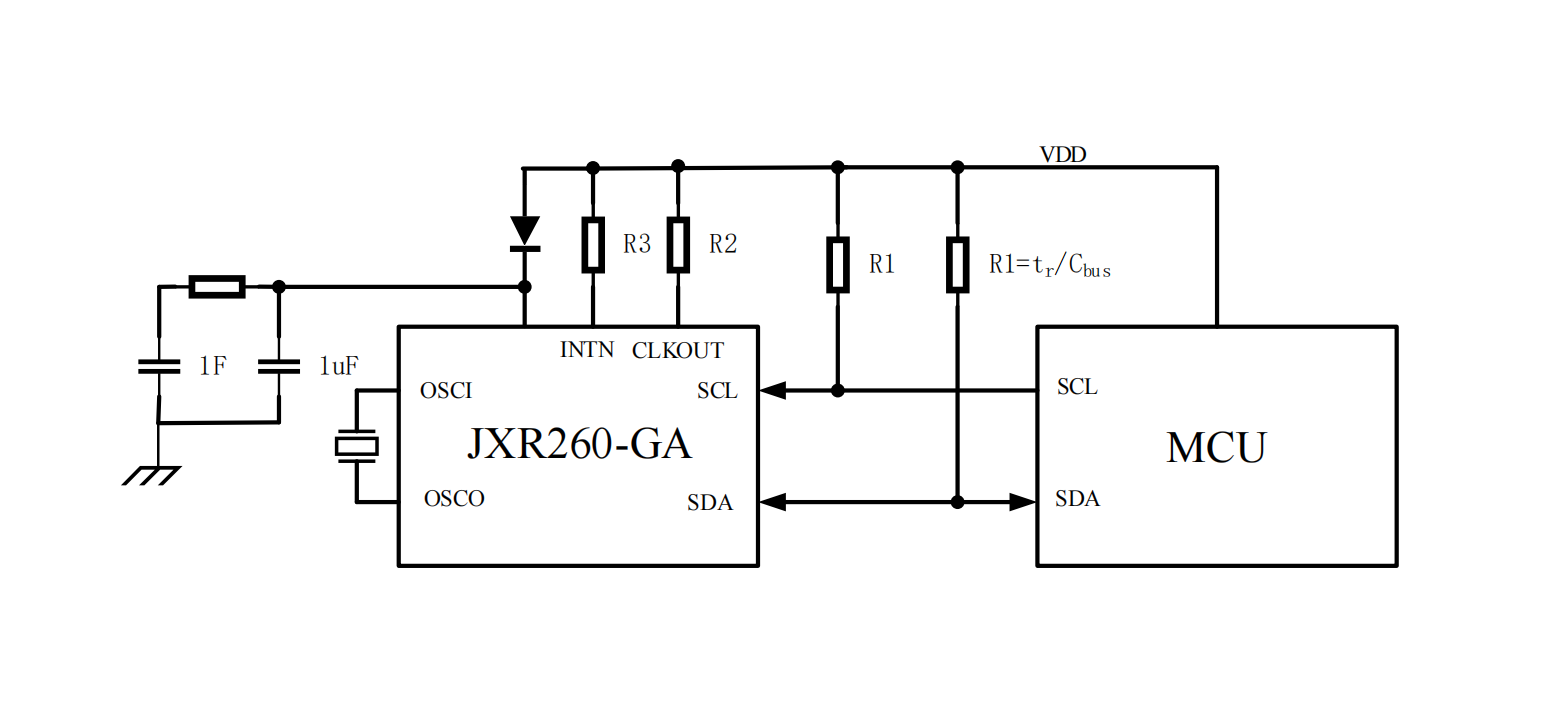

2、备用电源管理：选用带涓流充电功能的 RTC，可直接搭配超级电容使用，简化整体电源设计。

3、系统唤醒功能：低功耗设备可通过 RTC 中断唤醒 MCU，既能节省功耗，又能保证计时稳定。

4、精度控制：RTC 计时误差主要来自温度变化、器件老化、PCB 寄生电容及负载不匹配，高精度应用可选用带温度补偿的 TCXO RTC，年误差能控制在 ±5ppm，满足多数高精度使用需求。

六、选型注意事项

1、先明确设备的实际应用场景，确定具体的计时精度要求，作为选型的核心依据；

2、结合设备使用需求，选择适配的备用电源方案，常用的有锂电池或超级电容两种；

3、确认 RTC 与 MCU 的接口兼容性，重点核对 I2C、SPI 等通信接口是否匹配；

4、优化 PCB 布局，合理规划走线和器件摆放，减少寄生电容对计时的影响；

5、按需选择闹钟、中断、自动校正等附加功能，避免功能冗余增加不必要的成本。
