SJK小课堂 |有源晶体振荡器引脚OE和ST的区别

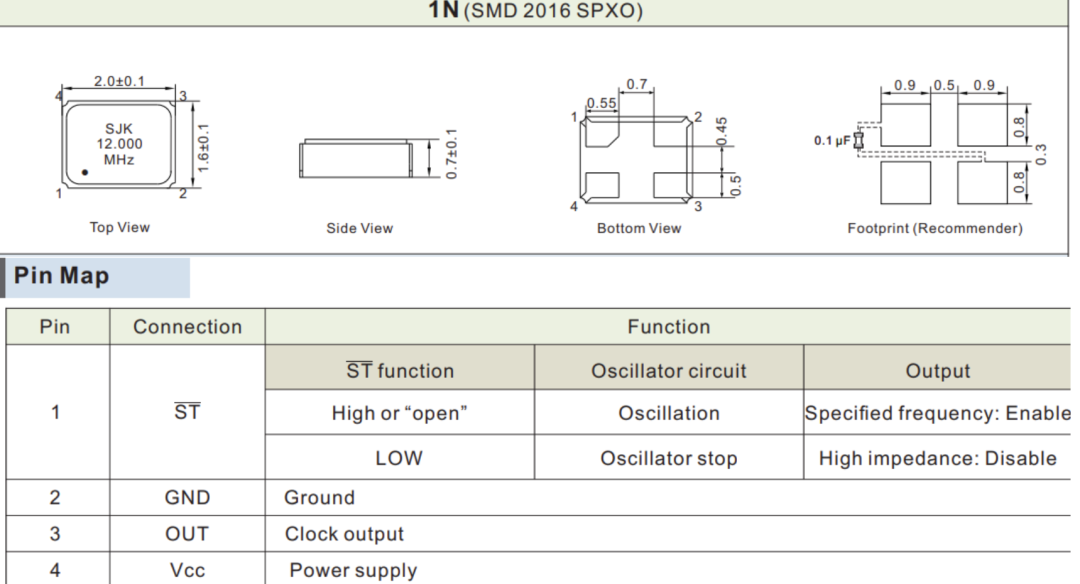

不知道大家在使用有源晶体振荡器产品或在查看有源晶振产品规格书的时候，你是否注意到有源晶振有一个特殊的引脚呢？通常这个引脚被通常被厂家定位在第1脚，该引脚被赋予了使能（OE：Output Enable）或待机（ST：Standby）的功能，那两个功能之间有什么区别呢？下面我们就来详细的探讨一下他们的区别。

有源晶体振荡器的输出使能(OE)和待机(ST)功能

输出使能（OE）和待机（ST）这两种控制功能，本质上都是用来控制晶体振荡器频率输出的开关，单看功能表象似乎并无差异，实则在控制原理与实际参数影响上，有着不小的区别。

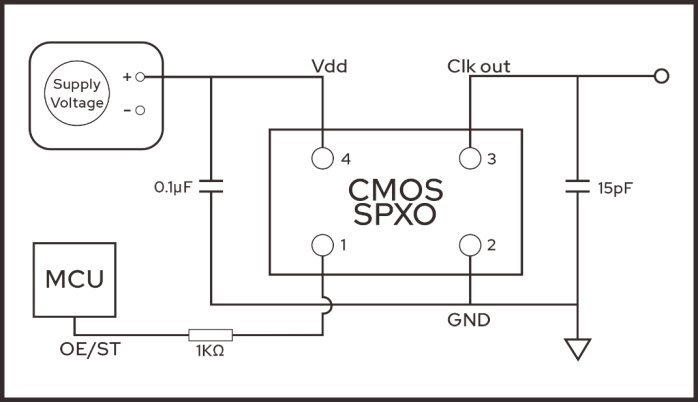

针对 CMOS 输出的晶体振荡器测试回路来看，OE 和 ST 的控制逻辑完全一致：高电平（H）状态下，频率输出正常有效；低电平（L）时，频率输出随即关停，且时钟输出（Clk output）端在无输出时，一般会处于高阻抗（Hi-Z）状态。

输出使能Output Enable和待机Standby的区别

这个引脚的功能支持灵活选配，具体该怎么选？关键就看OE和ST的实际工作特性差异。

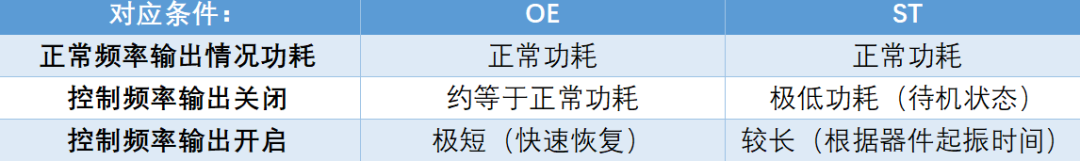

选OE功能时，当OE为低电平，振荡器内部的振荡核心不会停止工作，仅关闭输出电路，输出端随之变为高阻抗（Hi-Z）状态，此时振荡器的输入电流和正常工作时基本持平；而当OE切回高电平，输出端能在1微秒内快速恢复频率输出，响应速度极快。

选ST功能时，当ST为低电平，振荡器会直接进入待机模式，内部所有电路均停止工作，整体电流降至待机水平，通常仅有几微安甚至更低；但当ST回到高电平后，振荡器需要一段恢复时间才能正常出频，这个时间大概在几毫秒，且不同产品尺寸，起振的恢复时间还会略有差异。

按需选型

闲置引脚这样处理 OE和ST功能各有侧重，实际选型时，只需贴合系统的使用需求来定就好。

如果你的系统要求晶振关闭输出后，能快速激活、即时响应，那选OE使能功能再合适不过；要是系统对功耗控制要求严苛，尤其是电池供电的设备，ST待机功能就是首选，极低的待机功耗能有效延长电池的使用时长。

最后，如果这个功能不需要的话，那么要将改引脚上拉到高电平状态，以保证频率的正常输出，或将该引脚的功能定义为“NC(No Connect)”，或者直接在与晶振产品选型时，就与工厂确认该功能为NC，关闭1脚的功能。
