石英晶振产品基础知识-产品参数

时间:2024-07-16 来源:SJK


晶振技术

Frequency Range

如果是在产品目录中看到这个参数表示该系列晶振产品的频率范围,如49S系列晶振上频率范围为3.5MHz~100MHz,代表49S晶振最小的频率是3.579545MHz,而最高能生产的频率则为100MHz,中间还有很多很多的频率可以做;如果我们是在产品的实际规格书上看到的,则代表是晶体谐振器的中心频率。

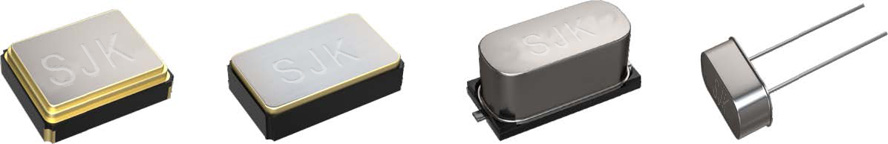

SJK晶振

Overtone Order(振荡模式)

高频率(MHz范围)AT-切割晶体在厚度-剪切振动中振动,可在基频或奇数泛音模式下振荡。石英晶体的振荡模式将决定其振荡频率。泛音振动有3次泛音,5次泛音,7次泛音,9次泛音等。石英晶振的基频谐振频率有限,如果需要频率更高的石英晶振,必须使用特殊结构的石英晶片,使其在基频基础上出现三次或五次以上谐波,并在石英晶体振荡电路内增加一个选频电路,并使其谐振以晶体的三次或五次谐波而得到高频振荡信号。

Frequency Tolerance at 25(频率公差)

公差是在指定温度(通常为25℃)下与标称频率的最大允许偏差。通常以百万分之几(ppm)或额定频率的百分比表示。总频率公差是指由于温度、时间和所有其他环境条件的变化而导致的额定频率的最大允许偏差。

Frequency Stability @ operating temperature range(频率稳定度)

频率稳定度是指在指定温度范围内标称频率的最大允许偏差,单位为百万分之一(ppm)或标称频率的百分比。该参数取决于以下因素:石英切割类型、石英切割角度、振荡模式、晶片切割尺寸、工作温度范围、负载电容、驱动功率等。

Load Capacitance(负载电容)

负载电容以pF为单位。当振荡器电路为晶体提供一定量的负载电容时,晶体会在并联负载谐振条件下工作,因此必须指定负载电容的值。负载电容的典型值为18pF20pF22pF30pF 32pF

Operating temperature range(工作温度范围)

工作温度范围是指输出频率稳定性和其他电气、环境特性符合规格的温度范围。

Storage temperature range(存储温度范围)

存储温度范围适用于器件在非振荡状态下可存储或暴露的最低和最高温度。设备在最低或最高温度下暴露或存放一段时间后,在指定的工作温度范围内,所有的工作指标都将得到保证。

Equivalent series resistance(等效串联电阻)

ESR 是石英晶体谐振器的电阻元件,以欧姆为单位。一般来说,晶体的电阻值越小,其活性就越高,激活所需的驱动力就越小。但是,如果电阻值低于这些标准规格,则会导致单位成本的增加,因为要达到这些 ESR 值需要额外的工序。

Drive Level(驱动功率)

驱动功率以μWmW表示,是晶体谐振器设计运行时的消耗的功率水平。最大功率是指晶体谐振器在保证所有电气参数的情况下仍能保持运行的最大消耗功率。

驱动功率过高或过低都会导致晶振有不良的效果,如果过低会导致晶振启动而不能振荡起来;如果驱动功率过高即会导致晶振产品的频率发生改变、晶振寿命缩短、乃至晶振损坏等不良效果。所以一般情况下,保持驱动功率在最低的标准和足够晶振的频率输出即可,当然在应用时,则需要注意与使用IC驱动能力相匹配。

SJK晶振应用

Shunt Capacitance(静态电容(C0)

晶体的并联电容部分取决于晶片的厚度。这是在不振动时测量的电容。并联电容的范围为 1 7 pF。出于与振荡器电路的兼容性考虑,通常不会超过 7 pF

Aging/老化率

石英晶体的老化是对较长时间内频率稳定性的测量,通常以每天或每年的百万分之一(ppm)来表示。它适用于导致晶体单元老化并导致晶体单元工作频率发生永久性变化的累积过程。这种的频率变化的因素有很多,如封装方式、制造过程、晶片类型、工作温度、频率等这些因素都有可能用影响到。
