有源晶振的主要类型

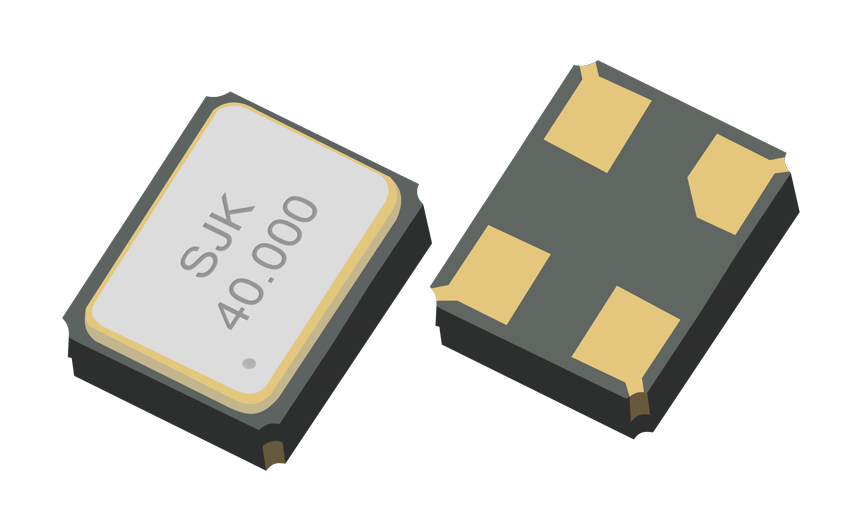

(1) 普通封装晶体振荡器(SPXO)

它无温度补偿功能，也无电压控制功能，其频率特性完全取决于晶体以及外部振荡电路。标准频率为32.768kHz~1500MHz，频率精度最高可达±10ppm。由于SPXO不包含任何频率补偿功能，因此是有源晶振中精度最差的一个种类，价格低廉，通常作为微处理器的时钟器件。在PCB布局时，SPXO器件应远离发热源。输出类型有TTL、CMOS、HCMOS、LVCMOS、LVPECL、LVDS、HCS等。常见贴片封装有1.6×1.2、2.0×1.6、2.5×2.0、3.2×2.5、5.0×3.2、7.0×5.0等，插件封装有：DIP14-全尺寸20×12，DIP8-半尺寸12×12等。

(2) 压控式晶体振荡器(VCXO)

VCXO是通过外部施加控制电压时振荡频率可调的晶体振荡器。它的特点：输出频率可以通过输入电压控制，一般控制范围为±50~±200ppm。工作原理：通过改变外加调整电压的大小，能改变容性负载CL的值，从而实现频率的调整。由于VCXO的具有振荡频率可调整的特点，所以用频率—温度稳定度来定义环境温度变化对频偏的影响。由于VCXO不具备温度补偿功能，因此在PCB布局时，VCXO器件应远离发热源。VCXO除了供电电源外，还需要控制电压，以调整输出频率，当控制电压调整为中心电压时，VCXO输出标称的基准频率。VCXO在调频(FM)和锁相环(PLL)系统中具有广泛的应用。常见贴片封装有3.2×2.5、5.0×3.2、7.0×5.0等，插件封装有：DIP14-全尺寸20×12，DIP8-半尺寸12×12等。

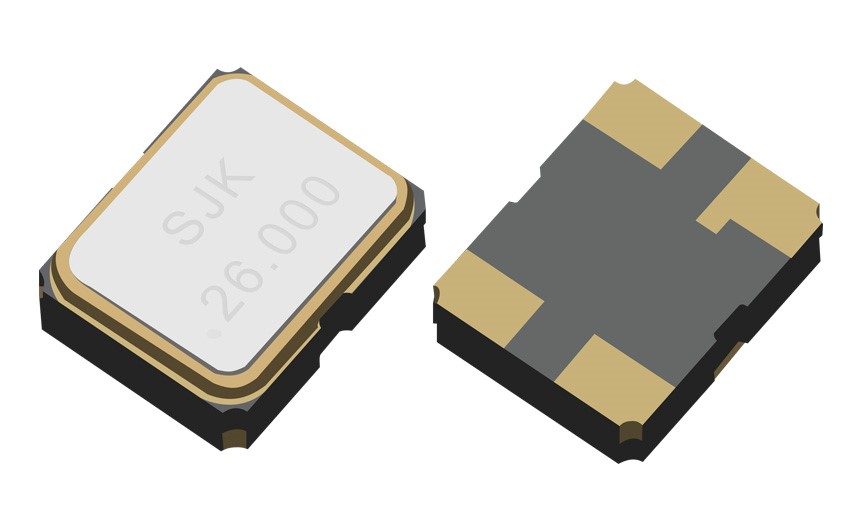

(3) 温度补偿晶体振荡器(TCXO)

TCXO是利用附带的温度补偿电路以减少环境温度对振荡频率的影响，其特点是频率精度远远高于SPXO普通有源晶振和VCXO压控晶振。工作原理：利用热敏电阻的温度敏感性，当温度变化时，热敏电阻的阻值和容性负载同时发生变化，而容性负载的变化会改变振荡频率，从而实现对振荡频率的修正。部分TCXO温补晶振是带VC压控功能，也可能通过调整电压进行频率的微调，所以在选用TCXO温补晶振是需要注意，如果带VC压控功能，那么有可能三态功能就没有了，具体需要根据电路中的实际要求，选择合适的晶振产品。常见贴片封装有1.6×1.2、2.0×1.6、2.5×2.0、3.2×2.5、5.0×3.2、7.0×5.0等，插件封装有：DIP14-全尺寸20×12等。

(4) 恒温晶体振荡器(OCXO)

将晶体和振荡电路置于恒温箱中，以消除环境温度变化对频率的影响。频率精度为10-7~10-10量级。频率稳定度在四种类型有源晶体振荡器中最高。但是价格也是最高，同时功耗也是最高，由于恒温槽需要加热到指定的温度，所以需要较长的时间来预热启动，比普通有源晶振SPXO、压控晶振VCXO、TCXO温补晶振的启动时间都要长，但精度是所有有源晶振产品里面最高。频率范围：5MHz~125MHz。常见贴片封装有9×7、14×9、25×22等，插件封装有：DIP14-全尺寸20×12、20×20、25×25、36×27等。

不同的特性决定了四种类型晶振的应用场合：如果需要设备即开即用，需选用SPXO普通有源晶振、VCXO压控晶振和TCXO温补晶振。OCXO恒温晶振需要一定的稳定时间。如果要求时钟信号较高的稳定度，推荐使用TCXO温补晶振和OCXO恒温晶振。
