2H系列SMD2520贴片HCSL差分晶振产品描述：

SJK 晶科鑫 2H 系列是一款专门针对高速总线与服务器架构设计的低功耗、高性能（2.5×2.0×0.8 mm）SMD 2520 HCSL 差分有源晶振。该系列基于高基频（High Fundamental Frequency）加工技术，支持 13.5MHz 至 625MHz 的高频段输出。得益于其 60fs（Typ. RMS）的超低相位抖动表现，2H 系列能为大算力电路和高速串行通信提供极其稳健、高纯净的时钟基准。

核心特性

• 超低飞秒级抖动：相位抖动典型值达 60fs（12KHz~20MHz），可有效降低 PCIe 通道与以太网传输中的系统误码率。

• 专为高速总线优化的 HCSL 输出：采用标准 HCSL 差分输出，波形沿边陡峭（上升/下降时间最大仅 0.4ns/0.6ns 级别），具备极强的抗共模噪声和抗干扰能力，直连 50Ω负载条件。

• 全平台电压支持：全面兼容 1.8V、2.5V、3.3V 供电电压，极大地方便了硬件工程师在低功耗或混合电压系统中的选型。

• 高精度全温稳定度：频率稳定度涵盖 ±20ppm、±25ppm、±30ppm、±50ppm、±100ppm，并支持特殊工业级宽温规范定制。

• 高效三态控制 (3-State)：Pin 1 引脚集成 OE（Output Enable）输出使能控制，支持高阻抗（High Z）挂起模式，在待机模式下电流最大仅 30µA，表现优异。

• 高可靠性与环保标准：工作温度完美支持 -20~+70℃ 或 -40~+85℃ 工业宽温；全系符合 RoHS 规范且无铅（Pb-Free）环保。

典型应用领域

• PCIe 硬件架构：兼容 PCIe 4.0/5.0/6.0 高速总线标准的各类板卡与主板。

• 算力硬件：AI 服务器（Servers）、大型数据中心（Data Center）、网络存储（Storage/NAS）。

• 通信基础设施：5G / 6G 无线基站、光传输设备、交换机系统。

2H系列SMD2520贴片HCSL差分晶振产品参数：

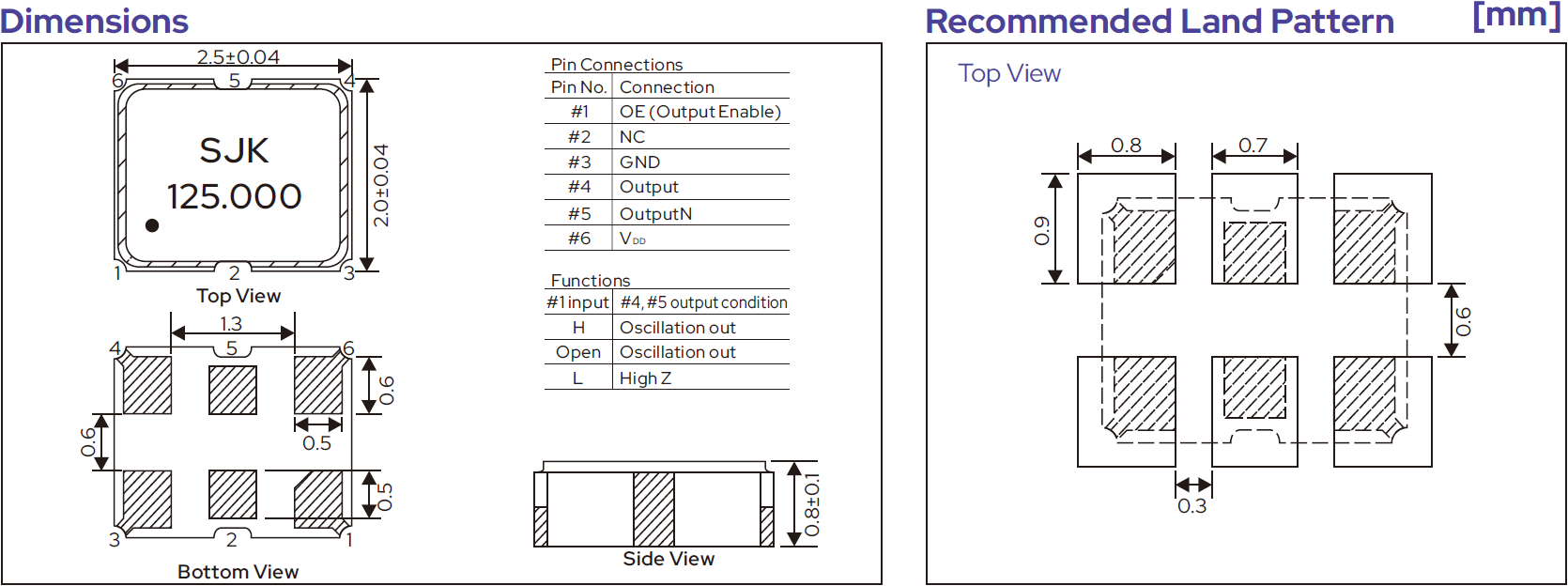

2H系列SMD2520贴片HCSL差分晶振产品尺寸：

2H系列SMD2520贴片HCSL差分晶振常见问题(FAQ)：

Q1：SJK 2H系列的“60fs相位抖动”对于 PCIe 5.0 或 PCIe 6.0 硬件系统设计有何实际帮助？

A： 在 PCIe 5.0/6.0 标准的高速串行链路中，随着数据传输速率飙升至 32GT/s 甚至 64GT/s，系统留给时钟源的抖动容限（Jitter Budget）极其苛刻。2H 系列晶振具备 60fs（飞秒级）的超低相位抖动（RMS，12kHz~20MHz），能够为中央处理器、GPU 及 PCIe 桥接芯片提供极其洁净的数据同步基准，有效扼杀时序寄生噪声，保障大带宽下的信号完整性并抑制数据丢包。

Q2：HCSL 输出电路在 PCB 设计上有哪些匹配要求？

A： 2H 系列是标准的 HCSL（高速电流指导逻辑）输出差分晶振。HCSL 的典型结构是一对恒流源驱动。根据规格书，其标准负载条件为 50Ω。在实际布线时，晶振的正向输出端（Pin #4）与反向输出端（Pin #5）通常需要在靠近接收端或源端串联/并联匹配电阻（通常每路通过 50Ω电阻接地，或依照芯片选型手册配置），以防止高频信号回波反射。

Q3：该晶振的引脚（Pin Connections）具体如何排布？如果不需要待机功能应该如何处理？

A： 本款 SMD 2520 封装的 6 个引脚具体定义如下：

• Pin #1: OE (Output Enable / 输出使能控制端)

• Pin #2: NC (空脚)

• Pin #3: GND (接地端)

• Pin #4: Output (HCSL 正向差分输出)

• Pin #5: OutputN (HCSL 反向差分输出)

• Pin #6: V_DD (电源输入端)

设计建议：如果您的电路设计中不需要动态控制晶振的开关（即要求晶振上电后一直保持输出），可以将 Pin #1（OE）直接悬空（Open） 或 直接连接到 V_DD。因为规格书规定，当 Pin #1 处于高电平（H）或悬空（Open）状态时，内部逻辑默认晶振为正常振荡输出状态。

Q4：在进行自动化SMT贴片时，2H系列（2520封装）推荐的焊盘尺寸（Land Pattern）是多少？

A： 规格书推荐的顶部视角焊盘尺寸（Land Pattern）具体设计参数如下：

• 单个主焊接 Pad 尺寸为：纵向 0.9mm，横向 0.8mm。

• 同侧相邻两个焊盘之间的净间距为：0.3mm。

• 两侧焊盘（如Pin1至Pin3与Pin6至Pin4之间）的纵向净隔离跨距为：0.6mm。 为保证 13.5MHz~625MHz 高频差分信号的对称性，请务必确保 Pin #4 与 Pin #5 的出线长度完全等长，并且走线周围应设计地线（GND Shielding）进行隔离保护。
