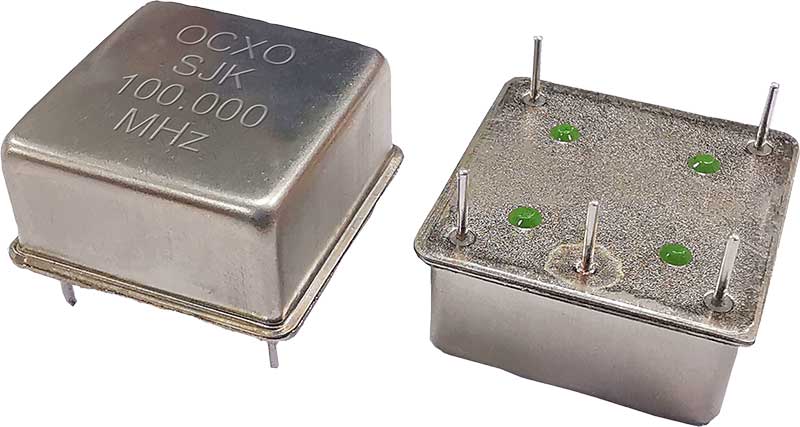

我司晶科鑫最新研发出一款低噪高频系列恒温晶体振荡器OCXO-频率100MHz恒温晶振，采用自产高Q值晶体，可靠性高，低相噪-170dBc/Hz，低老化率5ppb/天，精度高100ppb，工作电压5V，正弦波输出，带VC压控功能调整输出频率精度，封装25*25mm，稳定性好，应用于精密定位系统、精密测量系统、频率合成、卫星通信、微波通信、雷达参考源等产品行业上。
产品特点：
1.采用自产高Q值晶体，可靠性高
2.超低相噪，远端可达-170dBc/100KHz
3.正弦波Sine Wave输出，输出频率100MHz
3.低老化率，5dB/天，500ppb/第一年
4.高精度100ppb
5.工作电压5V，带VC压控功能

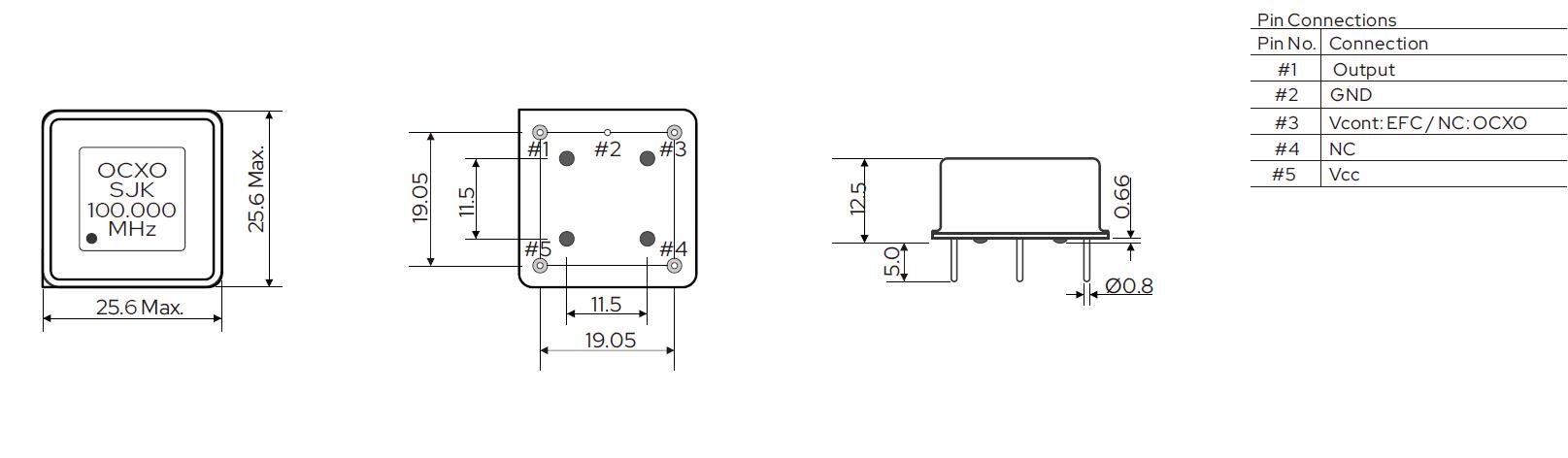

6.封装尺寸25.6*25.5*12.5mm，5脚插件封装
7.RoHS绿色环保产品
8.应用于精密定位系统、精密测量系统、频率合成、卫星通信、微波通信、雷达参考源等产品行业上。
产品规格:
|
系列 |
9MN系列低噪高频恒温晶振OCXO |
||
|
频率 |
100MHz |
||
|
输出 |
正弦波 |
负载 |
50Ω |
| 输出级别 | 8.0dBm Typ. | ||
|
谐波 |
-30dBc Max. | ||
|
杂散 |
-80dBc Max. | ||
| 工作电压 | 5.0V | ||
|
初始频率精度 |
±100ppb |
||
|
频率稳定性 |
Vs 工作温度 |
±100ppb |
|
|
Vs 工作电压 |
±10ppb (Vcc±5%) |
||
|
Vs 负载 |
±10ppb (±5% change) |
||
|
Vs 老化率 |
±5.0ppb max./per day ; ±500 ppb max./first year |
||
|
短期稳定性 |
±0.05ppb/s |
||
|
预热时间 |
3.0 minute Vc=2.5V,@Within ±100ppb of final frequency with reference after 1 hour on |
||
| 电源功耗 | 4.5W max. with Warm up; 2.0W max. with Steady State | ||
|
电压控制 (EFC) |
电压控制范围 | +2.5V±2.5V | |
|
频率调整范围 |
±1.5ppm max. |
||
| 斜率 |
Positive |
||
|
线性度 |
±10% | ||
|
输入阻抗 |
100KΩ min. |
||
|
相噪 |
@10Hz | -100dBc/Hz max. | |
| @100Hz | -130dBc/Hz max. | ||
| @1KHz | -155dBc/Hz max. | ||
| @10KHz | -168dBc/Hz max. | ||
| @100KHz | -170dBc/Hz max. | ||
|
工作温度范围 |
-40℃~+85℃ |
||
|
存储温度范围 |
-40℃~+105℃ |
||
|
包装尺寸 |
25.6*25.6*12.5mm | ||
