晶振知识|石英晶体AT切割和SC切割如何选择

时间:2024-05-20 来源:SJK


石英晶体坯在培育完成后,我们需要切割成大小、厚薄不同的石英晶片,但我们需要知道石英晶片在切割时具有不同类型的晶体切割方式,就会有不同的性能特征。其中在石英晶振产品上面我们常见的是AT切割和BT切割,但在OCXO恒温晶振常用的是AT切割和SC切割。在本文我们主要是介绍AT切割和SC切割的关系比较。

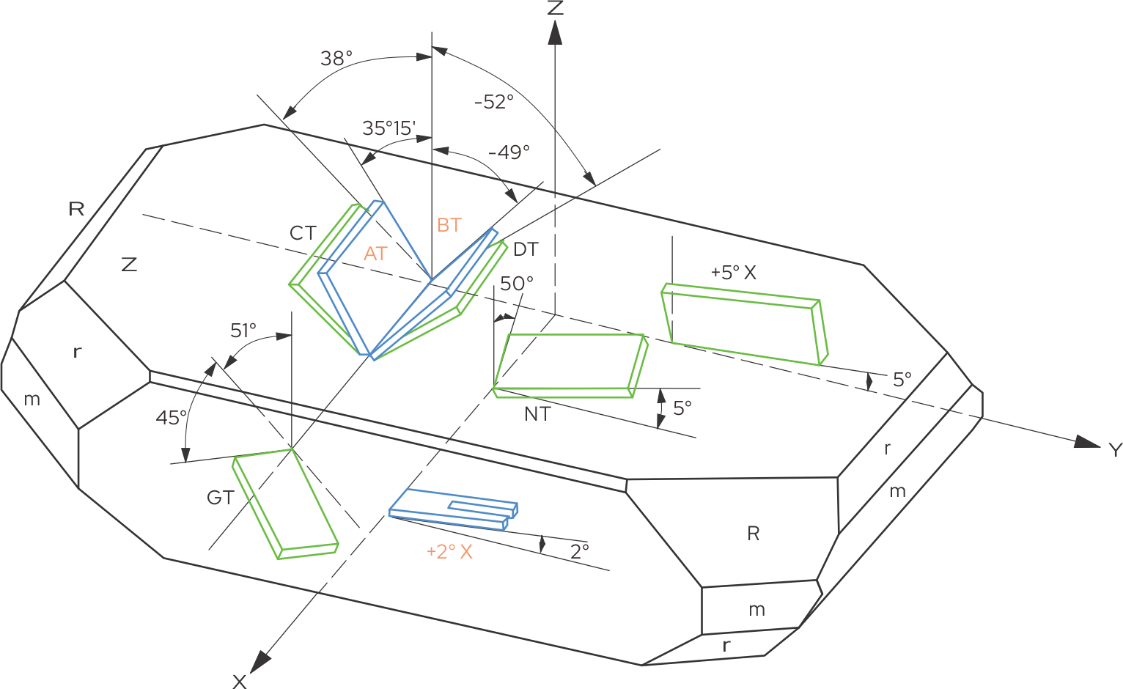

晶体切割类型


我们从上图可以看到,AT切割方式是以Z轴35°向Y轴方向旋转的切割方式,它在宽温度范围内具有良好的性能,在25°C(称为拐点温度)附近对称。 在-55°C至125°C的温度范围内可以产生具有良好稳定性的角度。而BT切割则是Z轴的49°方向进行切割,这两种类型的切割方式都具有相同的振动模式(厚度剪切)。

而SC切割是一种应力补偿切割,SC切割的拐点温度约为92°,但它也是经过温度补偿。SC切割最初于1974年开发,是一种双旋转切割(类似于木工的复合斜切),定义为theta=34.11°和phi=21.93°。由于石英晶片具有各向异性,因此在AT切面上看到的应力可以通过在phi方向上进行第二次旋转来减少或消除。

其中AT切割的工作频率范围为0.5MHz~300MHz

BT切割也是一样为0.5MHz~200MHz

CT切割的工作频度范围为300~ 900KHz

DT切割的工作频度范围为75~800KHz

XT切割,这种水晶切割类型广泛用于低频操作。它的范围从5KHz~100KHz。使用的一个常见频率是32.768KHz,因为许多作为时钟参考源的微控制器

GT切割,此类型角度为51°7。它的频率范围为0.1MHz~2.5MHz

IT切割:类似于SC切割类型。它的工作频率范围为0.5MHz~200 MHz

而AT切割和SC切割之间的不同,关键参数是频率与温度的稳定性、晶体老化、重力灵敏度、初始频率精度、可用性和成本等。

如SC切割在高温范围(-20°C~+200°C)下工作时,还能提供更好的频率与温度稳定性的性能。在拐点温度约为90°C(与AT切割的25°C相比)的情况下,SC将在这些范围内实现更严格的稳定性。在这个扩展的温度范围内,改进可能高达5倍。

如SC切割对老化的某些影响不太敏感,例如晶体安装应力、晶体空白镀层应力和电子器件性能的变化。

如SC切割的G-灵敏度低于 AT 切割。低G-灵敏度对于将经历大振动和冲击的应用非常重要。

下表我们把AT切割和SC切割之间的差异,涉及各种性能参数,都一一做了对比。

规范

AT-Cut

SC-Cut

温度稳定性

最好(<10PPB)

老化

最好(<2PPB/)

驱动电平灵敏度

最好

G-灵敏度

最好

频率偏移

最好

数量/可用性

最好

交货时间

稍慢

成本

相对较低

相对较高

Q

降低

更高(能实现低相位噪声)

工作频率范围

0.5~300MHz

0.5~200MHz

振荡模式

厚度剪切

厚度剪切

从以上的参数我们可以看出来,对于要求更高的OCXO产品,可能就需要用到SC切割的晶体才能达到相对应的要求,但相对价格也会随之上涨,需要我们从中取得平衡点。
