晶体振荡器简介

晶体振荡器是许多不同类型电子设备的重要组成部分。它能够提供稳定的时钟信号，作为有节奏的电子脉冲，帮助电子系统同步运行。

晶体振荡器的原理

晶体振荡器的核心是一小块石英晶体。这种晶体具有被称为压电的物理特性。当施加机械压力时，压电材料会产生电荷；反之，当施加电场时，压电材料会发生机械变形。这一特性是晶体振荡器运行的基础。

晶体振荡器的工作原理

1.振荡：当交变电场作用于石英晶体时，晶体会以特定频率振动。这就是它的 "谐振频率"，由晶体的物理尺寸决定。

2.稳定性：石英晶体的谐振频率极其稳定可靠，因此非常适合用于晶体振荡器。这种稳定性是为电子设备提供恒定时钟信号的关键。

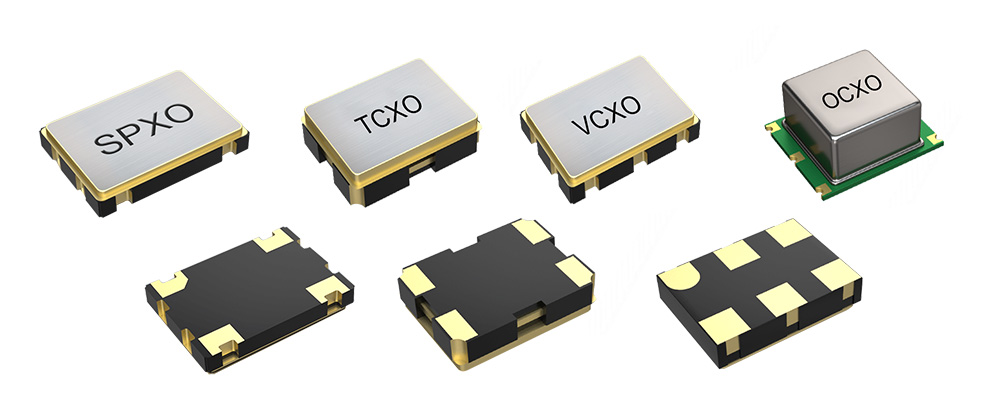

晶体振荡器的类型

晶体振荡器有几种不同的类型，分别适用于不同的应用。

1.简单封装晶体振荡器(SPXO):最简单的晶体振荡器类型，由石英晶体和基本振荡电路组成。

2.温度补偿晶体振荡器(TCXO):这种振荡器包含一个电路，可调节振荡器的频率，以抵消温度变化对晶体频率的影响。

3.电压控制晶体振荡器(VCXO):在VCXO中，振荡器的频率可通过改变输入电压进行微调。

4.恒温晶体振荡器(OCXO):OCXO是最稳定的振荡器类型，通常通过将晶体置于温控烤箱中来保持晶体恒温。

晶体振荡器的应用

晶体振荡器在电子世界中无处不在。它们被广泛应用于各种设备，以提供精确的定时信号。其中一些应用包括

1.计算机和智能手机：这些设备中的处理器需要稳定的时钟信号来同步运行。

2.电信设备：晶体振荡器提供数据传输所需的定时信号。

3.汽车电子：晶体振荡器提低稳定的时钟信号供汽车设备之间的通知

4.全球定位系统(GPS)：晶体振荡器提供GPS精确定位所需的高精度定时信号。

5.授权服务：主要应用产品是OCXO，OCXO以其极高的稳定性和可靠性为卫星授时，时钟同步等功能提供稳定的信号传输。

晶体振荡器的优势

晶体振荡器有几个显著的优点，因此得到广泛应用。

1.高稳定性：如前所述，晶体振荡器的谐振频率非常稳定，因此可以提供可靠的定时信号。

2.成本低：晶体振荡器虽然性能高，但生产成本相对较低，尤其是大批量生产。

3.体积小：晶体振荡器可以做得非常小，这对于空间有限的现代电子设备尤为重要。

晶体振荡器的局限性

尽管晶体振荡器有许多优点，但也并非没有局限性。

1.对环境条件的敏感性：晶体振荡器的频率可能会受到温度变化的影响，不过可以通过温度补偿或烘箱控制晶体振荡器来减轻这种影响。

2.老化：随着时间的推移，石英晶体的特性会发生轻微变化，从而导致振荡器频率漂移。这就是所谓的老化。

晶体振荡器的未来

晶体振荡器的未来可能涉及进一步微型化和提高稳定性。随着纳米技术的出现，我们可以看到更小、更精确的振荡器的发展。此外，随着无线通信和计算技术的不断发展，对高质量、可靠定时信号的需求也将与日俱增。晶体振荡器无疑将继续在这些发展中发挥关键作用。

结论

总之，晶体振荡器是现代电子产品不可或缺的一部分，为无数设备提供所需的可靠和稳定的定时信号。尽管晶体振荡器存在某些局限性，但其稳定性高、成本低、体积小等优点使其成为许多应用的首选。随着技术的不断进步，我们可以预见晶体振荡器将不断适应和发展，以满足数字时代日益严苛的要求。
