有源晶振的输出信号详解-CMOS

有源晶振产品输出信号有很多种，有CMOS输出，差分信号输出有LVPECL、LVDS、HCSL等，还有Sine Wave正弦波，Clipped Sine Wave削峰正弦波，TTL等输出信号，市场上用的比较多的是普通CMOS输出，TTL输出现在大部分都改为CMOS输出，本文主要介绍CMOS信号输出的一些技术信息，帮助大家对CMOS输出的晶振有个大概的了解!

CMOS是互补金属氧化物半导体(Complementary Metal Oxide Semiconductor)的缩写，意思是器件(缓冲器)由p沟道和n沟道晶体管构成。

CMOS信号通过阻抗为50欧姆的背板分布到一个或多个高阻抗接收器中。因此，会出现阻抗匹配问题。有一些方法可以解决这种阻抗匹配问题，但由于这一点以及"轨至轨"摆幅的固有限制，CMOS输出适用于频率较低的时钟源(低于 200MHz)和
较短的迹线长度(小于最高谐波频率波长的1/4倍)，不易出现阻抗匹配问题。对于低频和短线迹，可以使用时钟输出与
接收器输入之间的直接连接。但在大多数情况下，可以使用一个低阻值(如20-50欧姆)的串联电阻，这对减少反射和保
持信号完整性非常有效。见图1。其他阻抗匹配方法如图2所示，但这些方法会增加功耗。

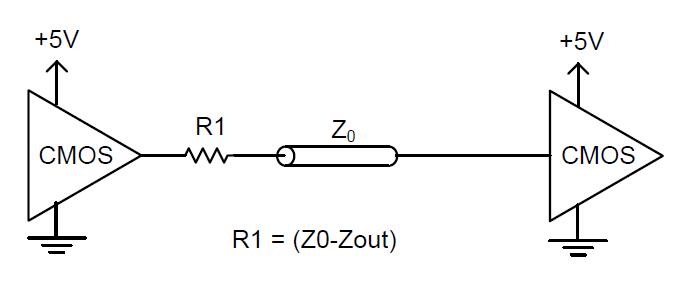

图1(最常见的CMOS晶振端接方法，适用于较短的迹线长度)

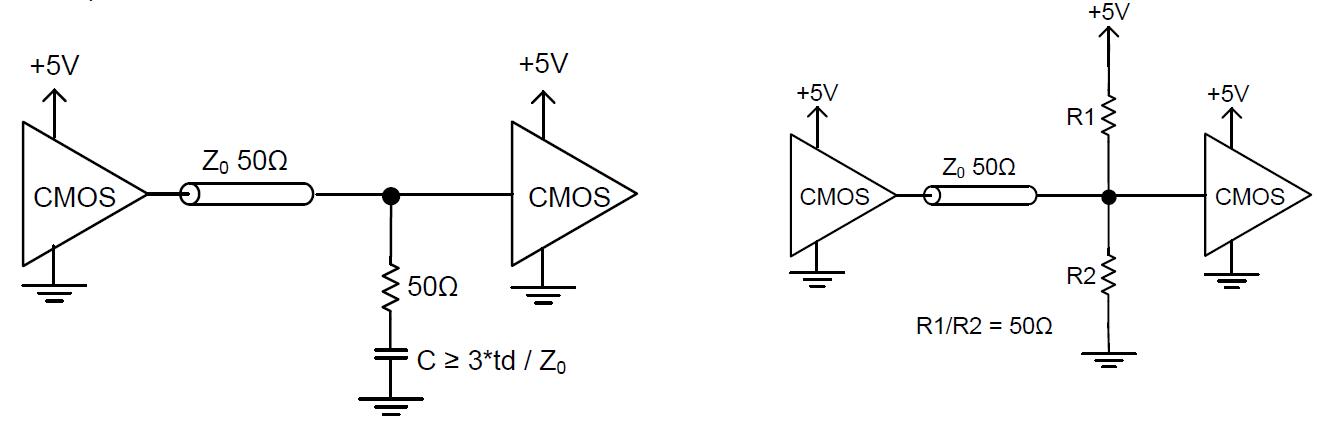

图2(其他阻抗匹配方法)

HCMOS 是高速CMOS的缩写,是原始 CMOS 的更高速变体--在振荡器领域,HCMOS和CMOS这两个术语经常可以互换。
LVCMOS代表低压CMOS，顾名思义，它是一种低压类CMOS。ACMOS代表 "高级CMOS"。由于这些首字母缩略词经常互换使用，我司建议使用上升/下降时间、输出驱动或负载要求以及Voh/Vol来指定振荡器，而不是用 CMOS、HCMOS、ACMOS、LVCMOS 等术语来定义要求。

CMOS的主要优点是功耗低、输出摆幅高，而且在硅片中实现的成本相对较低。

以上就是简单对CMOS信号输出的有源晶振产品作个简单的介绍，欢迎各位前来做晶振技术的探讨！
