6MF系列DIP-14(全尺寸)有源晶振描述:
SJK 6MF系列是一款经典的DIP-14全尺寸插件有源晶振(SPXO钟振),采用全金属密封焊接封装,具有优异的抗干扰能力和环境适应性。该系列提供 0.25MHz 至 180MHz 的超宽频率输出范围,支持 1.8V~3.3V/5.0V 电压,具备低相噪、高精度的卓越电气特性。
核心优势:
标准封装: 全金属DIP-14插脚封装,尺寸 20.4×13.1×5.3 mm,兼容性强。
灵活定制: 支持CMOS/HCMOS输出,可根据需求定制精度(最低±25 ppm)及工作温度(最高-40~+85℃)。
智能控制: 具备三态(Tri-state)功能,便于降低系统功耗及电路控制。
绿色环保: 严格通过RoHS与无铅(Pb-Free)认证,满足国际环保准入标准。
典型应用:
广泛应用于通信基站、无线网络设备、高精度测试仪器、工业自动化控制系统、变频器及航空航天电子设备。
6MF系列DIP-14(全尺寸)有源晶振技术参数:
| Item/Type |
6MF系列全尺寸(DIP-14)有源晶振 |
| Output Type | CMOS |
| Output Load | 15pF, or specify |
| Frequency Range | 0.25MHz~180MHz |
| Supply Voltage | 1.8V~3.3V, 5V, or specify |
|
Frequency Stability (All Condition) |
±20ppm, ±25ppm, ±30ppm, ±50ppm, or specify |
|
Current Consumption |
45mA max. |
|
Stand-by Current |
20μA max. |
|
Symmetry |
40~60% |
|
0 Level Output Voltage (VOL) |
0.1VDD max. |
|
1 Level Output Voltage (VOH) |
0.9VDD min. |
|
Rise Time / Fall Time |
5.0ns max. |
|
OE Pin 0 Level Input Voltage (VIL) |
0.2VDD max. |
|
OE Pin 1 Level Input Voltage (VIH) |
0.8VDD min. |
|
Start-up Time |
10ms max. |
|
Operating Temperature Range |
-20~+70°C, -40~+85°C, or specify |
|
Storage Temperature Range |
-55~+125°C |
|
Phase Jitter (12KHz~20MHz) |
1ps max. |

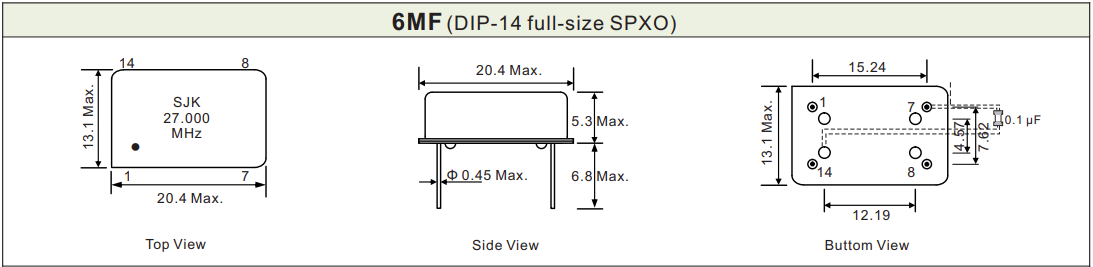

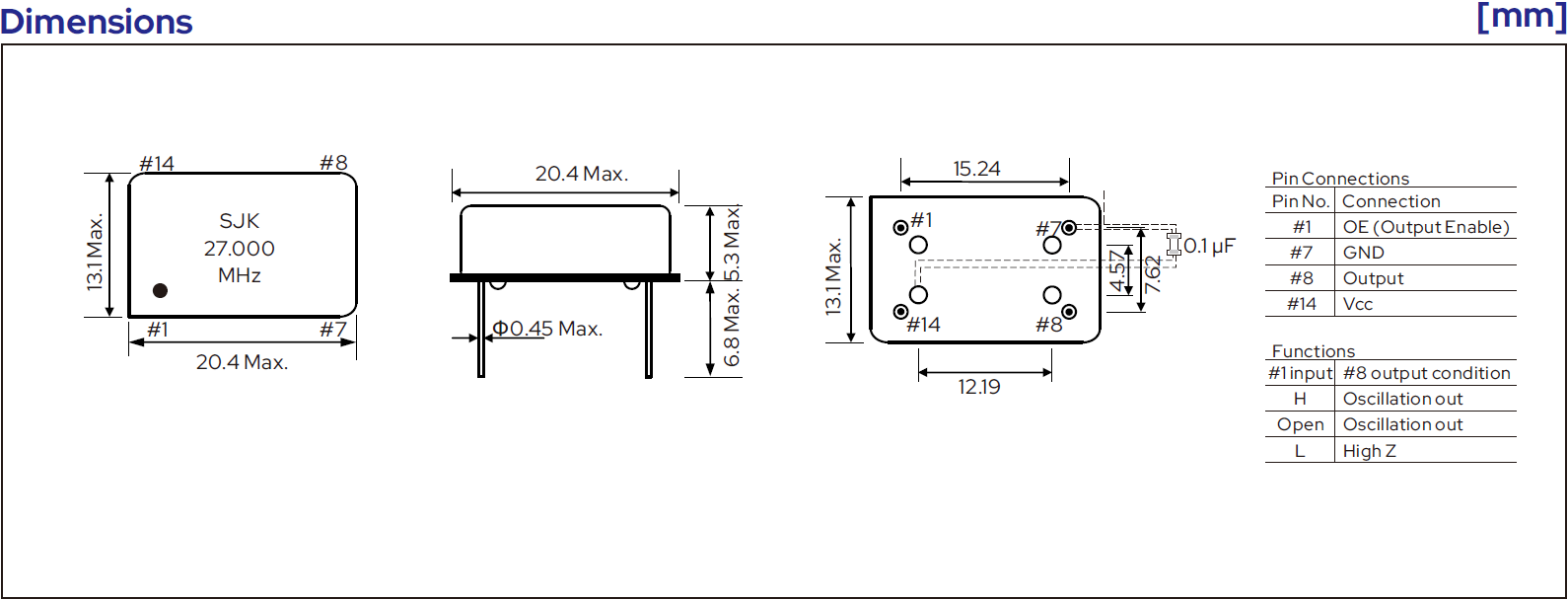

6MF系列DIP-14(全尺寸)有源晶振产品尺寸图
6MF系列DIP-14(全尺寸)有源晶振常见问题(FAQ)

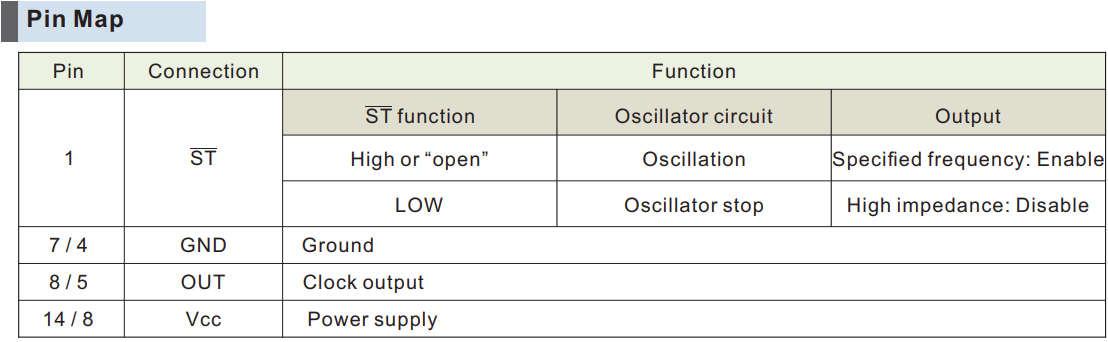

Q1:6MF系列有源晶振的引脚是如何定义的?
A: 6MF为标准DIP-14全尺寸插脚封装,通常提供4个有效引脚(位于传统的14引脚外壳中)。一般引脚定义为:Pin 1 为三态(NC/Tri-state)功能、Pin 7 为地(GND)、Pin 8 为输出(Output)、Pin 14 为电源(Vcc)。
Q2:这款全尺寸插件钟振支持哪些电压和输出模式?
A: 6MF系列支持 3.3V 和 5.0V 的常用工作电压;输出模式为标准 CMOS / HCMOS,输出负载为 15pF(也可根据客户特殊要求进行定制)。
Q3:什么是三态(Tri-state)功能?6MF晶振如何应用它?
A: 三态功能(高阻态)允许通过控制引脚(Pin 1)使能或关闭晶振的输出。这在电路调试、系统低功耗模式或多路信号复用时非常有用,能有效降低整机功耗。
Q4:晶科鑫 6MF 晶振的频率稳定度能达到多少?
A: 6MF系列提供多种精度等级,包括 ±25 ppm、±50 ppm 和 ±100 ppm,工作温度范围可选常温(-20~+70ºC)或宽温工业级(-40~+85ºC),可满足不同可靠性要求的电子设备。
Q5:该产品是否符合出口环保标准?可以申请免费样品吗?
A: 是的,6MF属于绿色环保产品,已全面通过 RoHS 和 Pb Free(无铅)认证。晶科鑫提供完善的技术支持与样品服务,您可以通过页面上的“样品申请”按钮直接提交试样需求。
