7T系列SMD3225温补晶振TCXO产品描述：

7T系列是SJK品牌推出的一款超小型、轻量化 SMD 3225（3.2×2.5×1.0mm） 封装的温补晶体振荡器（TCXO）。该系列具备极高的频率稳定度与优异的低功耗特性，工作电压支持 1.8V、2.5V、3.3V，并拥有 3-state（三态） 输出使能功能。频率范围广泛，除了支持 6.4MHz至52MHz 的常规频点外，还特别提供 32.768kHz 低频高稳定度版本，是现代高精密电子设备理想的时钟源选择。

产品核心优势与特点

• 超小尺寸，轻量设计： 标准 3225 封装（3.2×2.5×1.0mm），极其适合高密度表贴（SMT）工艺。

• 宽频率覆盖： 支持 6.4MHz ~ 52MHz 及专用的 32.768kHz 频点。

• 优异的低功耗表现： 32.768kHz 状态下电流消耗低至 3μA max.，常规频段 6mA max.，有效延长便携设备续航。

• 卓越的相位噪声（@50MHz）： * Offset 10Hz: -85dBc/Hz

  • Offset 10KHz: -149dBc/Hz

• 出色的温度稳定性： 可提供 ±0.5ppm~±3.0ppm 等多种高精度规格，工作温度最宽可支持 -40~ +85℃。

• 绿色环保： 全面符合 RoHS 环保标准及 Pb Free（无铅） 工艺要求。

典型应用领域

• 定位与导航： GPS / GNSS 导航系统

• 移动通信： 智能手机、移动终端、工业无线电通信

• 智能硬件： 物联网（IoT）设备、可穿戴设备

• 网络基础设施： 电信通讯设备、基站时钟源

7T系列SMD3225温补晶振TCXO技术参数：

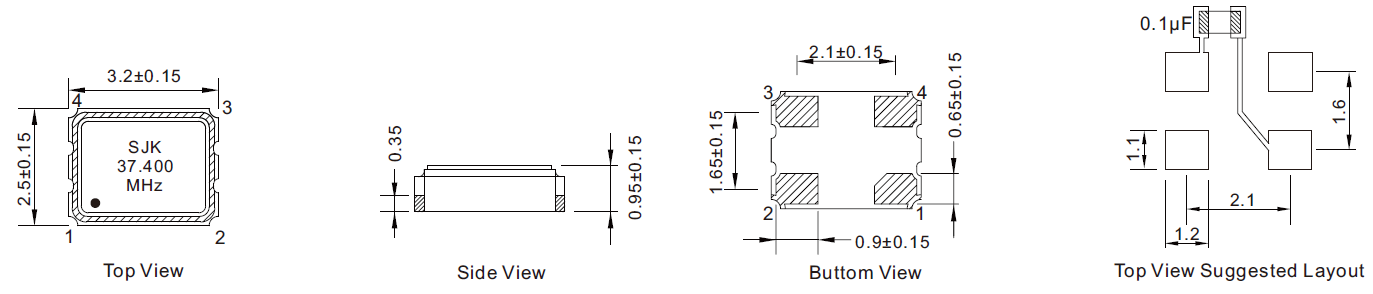

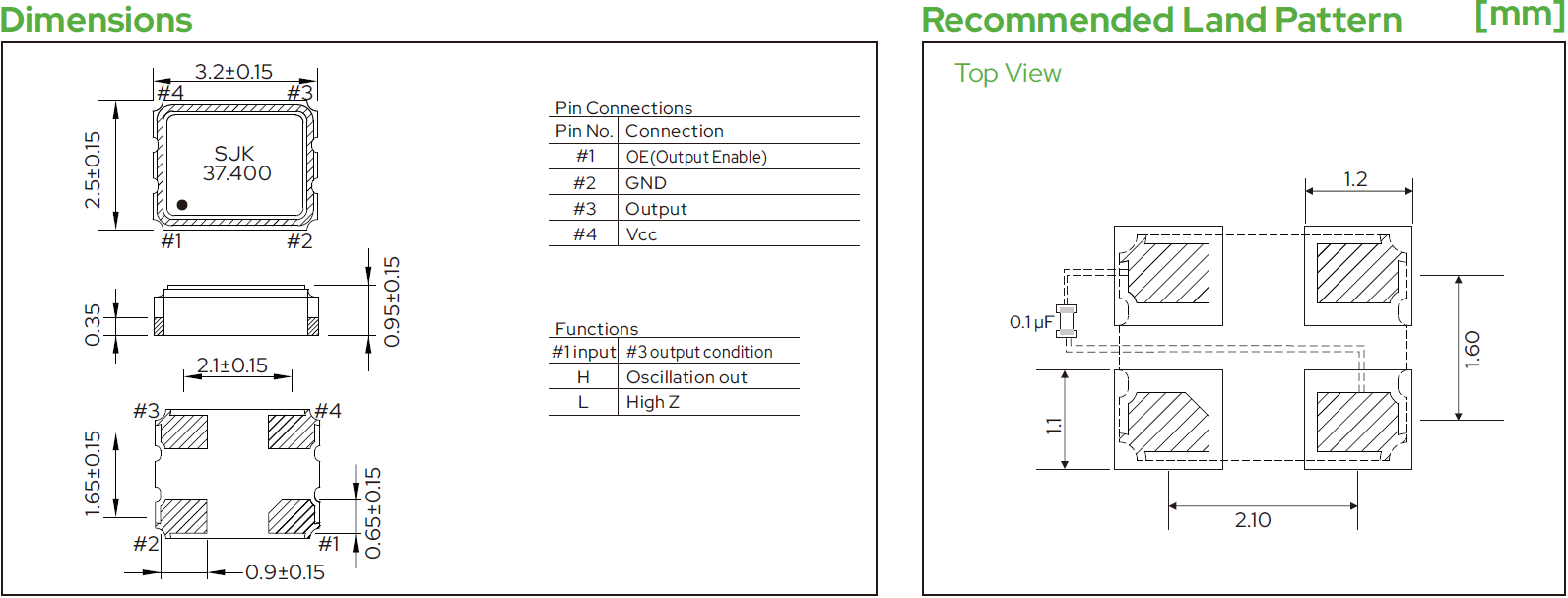

7T系列SMD3225温补晶振TCXO尺寸图：

7T系列SMD3225温补晶振TCXO常见问题(FAQ)：

Q1：SJK 7T系列温补晶振的主要输出引脚是如何定义的？

A： 7T系列采用标准4引脚设计，引脚定义如下：

• #1 Pin: OE (Output Enable，输出使能控制)

• #2 Pin: GND (接地)

• #3 Pin: Output (信号输出)

• #4 Pin: V_DD (电源输入)

Q2：#1引脚的 OE（三态功能）是如何工作的？

A： 7T系列支持三态（3-state）功能。当 #1 引脚输入高电平（H）时，#3 引脚正常输出振荡信号（Oscillation out）；当 #1 引脚输入低电平（L）或悬空时，#3 引脚呈高阻抗（High Z）状态，进入省电或隔离模式。

Q3：7T系列在 32.768kHz 频点下的功耗表现如何？

A： 针对需要极低功耗的 RTC 或待机时钟应用，7T系列的 32.768kHz 版本表现非常优异，其最大电流消耗（Current Consumption）仅为 3μA max.，能显著降低系统待机功耗。

Q4：在布线和PCB设计时，针对这款晶振有什么推荐的注意事项？

A： 1. 建议严格参考规格书提供的 Recommended Land Pattern（推荐焊盘尺寸：3.30mm ×2.70mm） 进行PCB设计。 2. 为确保电源稳定性及滤波效果，强烈建议在靠近电源引脚（#4 V_DD）与地引脚（#2 GND）之间并联一个 0.1µF 的去耦电容。

Q5：这款温补晶振支持两次回流焊吗？对频率公差有何影响？

A： 支持。规格书明确指出，在经历 2次回流焊（After 2 reflows） 后，其基准频率公差（vs. Tolerance）依然能够稳定保持在 ±1.0ppm max. 或 ±2.5ppm max. 的高精度水平，具备极佳的焊接耐热性与稳定性。
