型号：A7A系列SMD7050-32.768KHz车规级有源晶振
输出：CMOS
频率范围：32.768KHz
工作电压：1.8V~3.3V/5V
频率精度(总频差)：±25ppm, ±30ppm, ±50ppm, ±100ppm,或定制
工作温度：-40~+85°C, -40~+105°C, -40~+125°C,或定制
认证：AEC-Q100 /ITAF16949 /RoHS /Pb Free

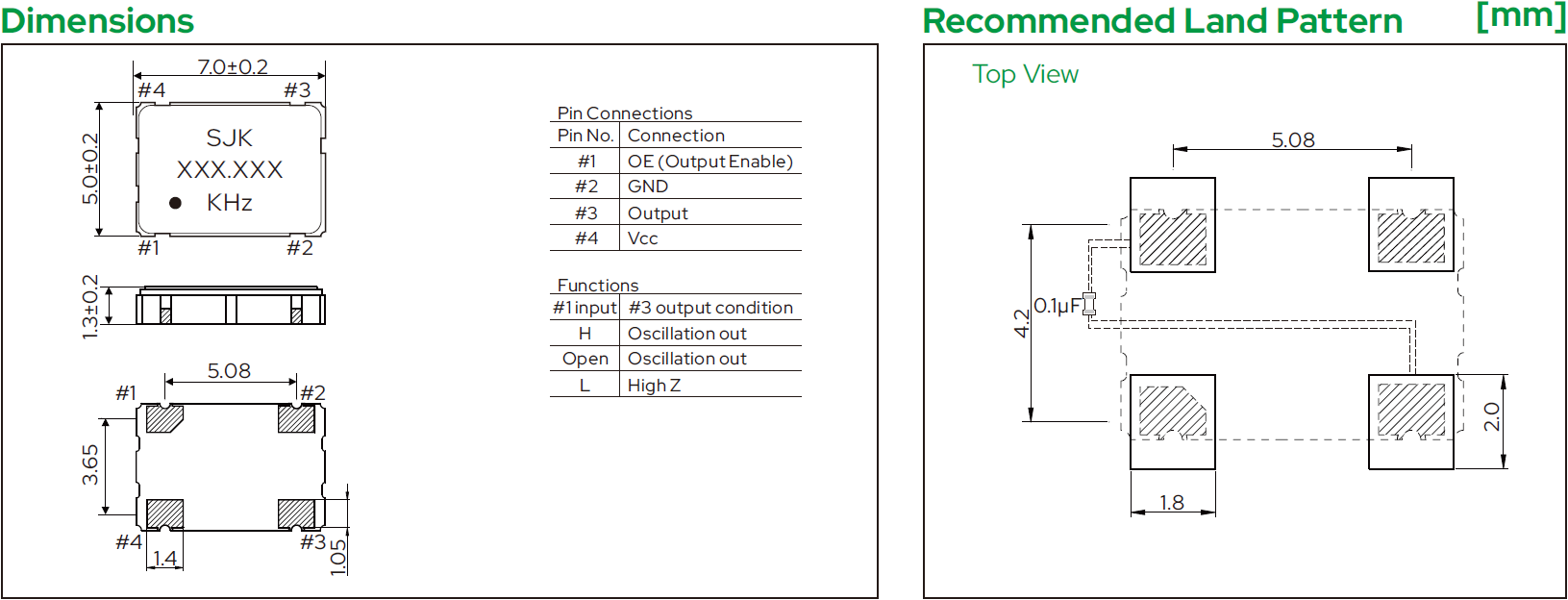

产品尺寸：7.0×5.0×1.3mm
应用：汽车实时时钟 (RTC),系统低能量/休眠模式时钟,智能座舱与车身控制,BMS（电池管理系统）、汽车网关、T-Box等模块的低功耗待机时钟、仪表盘、车载导航（GPS）及行车记录仪的时间显示、ADAS系统、车门控制单元等需要定时唤醒的核心模块等
A7A系列SMD7050-32.768KHz车规级有源晶振产品描述：
可靠封装：采用尺寸为 7.0×5.0×1.3mm 的陶瓷缝合密封（Seam Sealed）工艺，具备极强的机械稳定性与耐环境特性
车规认证：严格符合 AEC-Q100 可靠性标准，确保汽车安全件的品质要求
输出控制：配备 三态功能（3-state function），方便系统灵活开启或切断时钟输出
低运行功耗：作为有源器件，其工作电流最大仅 0.5mA max，待机电流仅 10μA max，大幅降低汽车休眠状态下的电池损耗
宽电压适配：兼容 1.8V~3.3V常用电压以及5V传统车身系统电压
精密信号：高稳定性（High stability）与低相位抖动（Low phase jitter），CMOS输出波形更具抗干扰优势
工作温度范围最高可支持 -40~+125℃（根据实际需求指定，全面应对车辆暴晒或发动机舱热辐射）
存储温度宽至-55~+125℃
实时时钟（Real Time Clock）32.768KHz中心频率输出
系统休眠或低能耗模式下的时间保持与定时唤醒管理（Timekeeping / Sleep mode）
严格符合 RoHS Compliant 标准，采用 无铅 (Pb Free) 工艺生产
A7A系列SMD7050-32.768KHz车规级有源晶振产品参数：
| 型号 | A7A系列SMD7050-32.768KHz车规级有源晶振 |
| 输出模式 | CMOS |
| 输出负载 |
15pF, or specify |
| 频率范围 |
32.768KHz |
| 工作电压 |
1.8V~3.3V /5.0V |
| 频率精度(总频差) |
±25ppm, ±30ppm, ±50ppm, ±100ppm, or specify |
| 工作电流 |
0.5mA max. |
| 待机电流 | 10μA max. |
| 占空比 | 45~55% |
|
0级输出低电平(VOL) |
0.1VDD max. |
|
1级输出高电平(VOH) |
0.9VDD min. |
|
上升/下降时间 |
40ns max. |
|
OE开启0级输入低电平(VIL) |
0.2VDD max. |
|
OE开启1级输入高电平(VIH) |
0.8VDD min. |
|
启动时间 |
10ms max. |
| 工作温度 |
-40~+85°C, -40~+105°C, -40~+125°C, or specify |
| 存储温度 |
-55~+125℃ |
| 相位抖动(12KHz~20MHz) | 1ps max. |
