7S|SMD 2520

1. 4Pad焊盘SMD玻璃密封石英晶振
2. 应用于NB、DSC、USB、各种小型便携式消费产品参考时钟
3. 高可靠的环境性能
4. 在密封玻璃中含有Pb,被RoHS指令豁免


规格参数:

型号 7S
频率范围 12MHz~64MHz
频率精度(@25℃) ±10ppm, ±20ppm,或定制
温度频差(工作温度) ±10ppm, ±20ppm,或定制
工作温度 -10℃~+70℃,或定制
静态电容 3pF最大
驱动功率 1~50μW (典型10μW)
负载电容 8pF,10pF,或定制
谐振电阻 200Ω最大(12MHz~13MHz)\
150Ω最大(13MHz~16MHz)
100Ω最大(16MHz~20MHz)
80Ω最大(20MHz~27MHz)
60Ω最大(27MHz~64MHz)
老化率(@25℃) ±3ppm/年,最大
存储温度 -40℃~+85℃

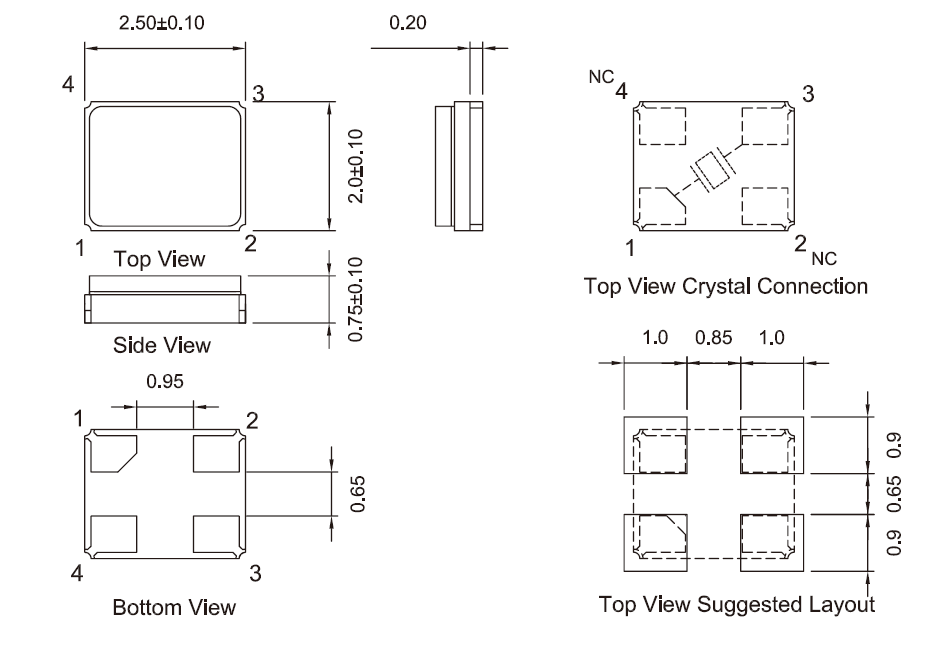

产品外观尺寸[单位:mm]:

TXC-7S-2520贴片Glass晶振产品尺寸图
