5X|2522 OCXO

晶振型号:SJK-5X系列SMD2522贴片恒温晶振OCXO

输出模式:LVCMOS /Sine Wave

频率范围:10MHz~125MHz

工作电压:3.3V/ 5.0V /12V

初始频率精度:±50ppb max.

温度频差:±0.5ppb~±20ppb max.

长期老化率:±0.2ppb max. / 每天(连续工作30天后);±20ppb max. / 第一年

支持VC功能:是

VC-OCXO:±1.0ppm min.

工作温度:-20~+70℃, -40~+85℃, or specify

产品尺寸:25.4×22.0×12.0mm


5X系列SMD2522贴片恒温晶振OCXO描述:

SJK晶科鑫 5X系列 是一款工业级、高性能的贴片恒温晶体振荡器(SMD OCXO),采用标准的 25.4×22.0×12.0mm(或11.5mm) 表贴式封装。该系列采用高Q值基片与低老化晶体,频率范围拓宽至 10MHz至125MHz,温度稳定度最高可达极致的 ±0.5ppb。5X系列集成了标准的电压控制(EFC电子频率微调)功能,在维持超长寿命与低日老化率(±0.2ppb)的同时,兼顾了SMT全自动贴片的高效生产需求。

核心技术优势与卖点(Features)

  • 双波形输出能力: 全面支持 LVCMOS方波与Sine Wave正弦波 输出,完美匹配高频射频电路与数字锁相环的不同需求。

  • 极致的稳定度边界: 频率随温度稳定性最高可达 ≤±0.5ppb,且在 -40~+85℃工业级宽温范围内仍能保持 ≤±0.5ppb 或 ≤±20ppb 的高精度状态。

  • 卓越的老化与短期稳定度: 30天后日老化率低至 ±0.2ppb/s,首年老化 ≤±20ppb;在100MHz频点下的短稳可达 ≤0.003ppb/s。

  • 极佳的杂散与谐波抑制: 谐波抑制优于 -40dBc,杂散抑制优于 -80dBc,保障了极高纯净度的频谱输出。

  • 极致相位噪声(以10MHz为例): 1Hz处低至-95dBc/Hz,10kHz及100kHz远端底噪达到惊人的 -155dBc/Hz。

典型应用场景(Applications)

  • 通信基站(Base Stations)与无线通信系统

  • 测试与测量仪器(Test & Measurement)

  • 广播电视系统(Broadcasting system)

  • 高精度频率合成器(Frequency synthesis)

  • 雷达系统(Radar system)



5X系列SMD2522贴片恒温晶振OCXO技术参数:

Item /Type
5X系列SMD2522贴片恒温晶振OCXO
Frequency Range
10MHz~125MHz
Initial Frequency Accuracy
±50ppb max.
Frequency Stability vs. Supply Voltage
±0.5ppb max. (Vcc±5%)
vs. Load
±0.5ppb max. (Load±5%)
vs. Aging
±0.2ppb max./after 30 days ; ±20ppb max./first year
Short Term Stability@100MHz
≤0.01ppb/s
≤0.003ppb/s
Supply Voltage
+3.3V /+5.0V /12.0V
Power Consumption
3.5W (max.) ; 1.2W max. (@steady-state.)
Output Level
LVCMOS
Sine Wave
Output Load
15pF, or specify
50Ω
Harmonics
-40dBc max.
Spurious
-80dBc max.
Voltage Control Characteristics
Analog ≥±1.0ppm min
Vc=1.65±1.65V; Vc=2.0±2.0V; Vc=2.5±2.5V
Fixed frequency (without voltage control)
Storage Temperature
-55~+105°C
Package Size (mm)
25.4×22.0×12.0(11.5)

5X系列SMD2522贴片恒温晶振OCXO温度稳定度与工作温区选型对照表

频率稳定度 (Stability) \ 工作温区
-20~+70°C
-40~+70°C
-40~+85°C
-55~+85°C
≤±0.5ppb
Available
Available
Available
Contact Us
≤±1.0ppb
Available
Available
Available
Contact Us
≤±3.0ppb
Available
Available
Available
Available
≤±5.0ppb
Available
Available
Available
Available
≤±10ppb
Available
Available
Available
Available
≤±20ppb
Available
Available
Available
Available

5X系列SMD2522贴片恒温晶振OCXO相位噪声指标 (Phase Noise @10MHz 载波)

Offset 1Hz
10Hz
100Hz
1KHz
10KHz
100KHz
dBc/Hz
≤-95 max.
≤-125 max.
≤-145 max.
≤-150 max.
≤-155 max.
≤-155 max.

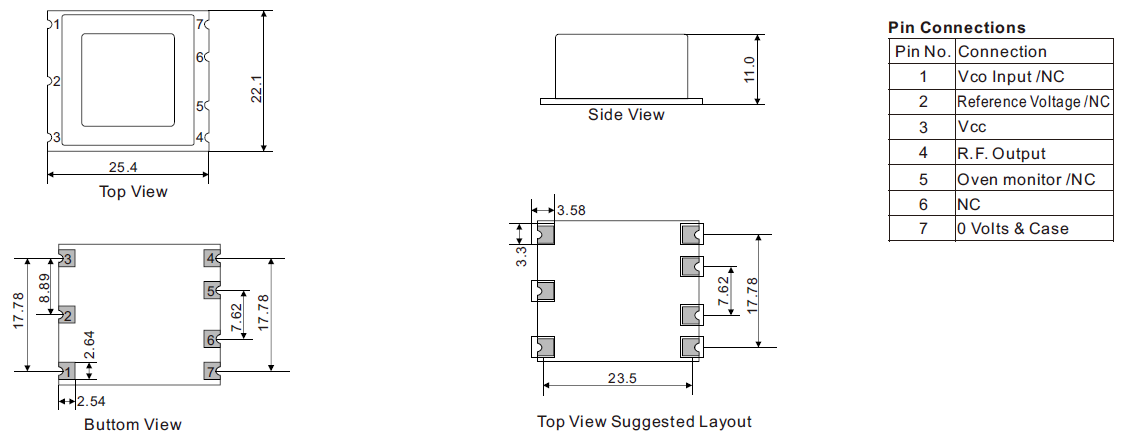

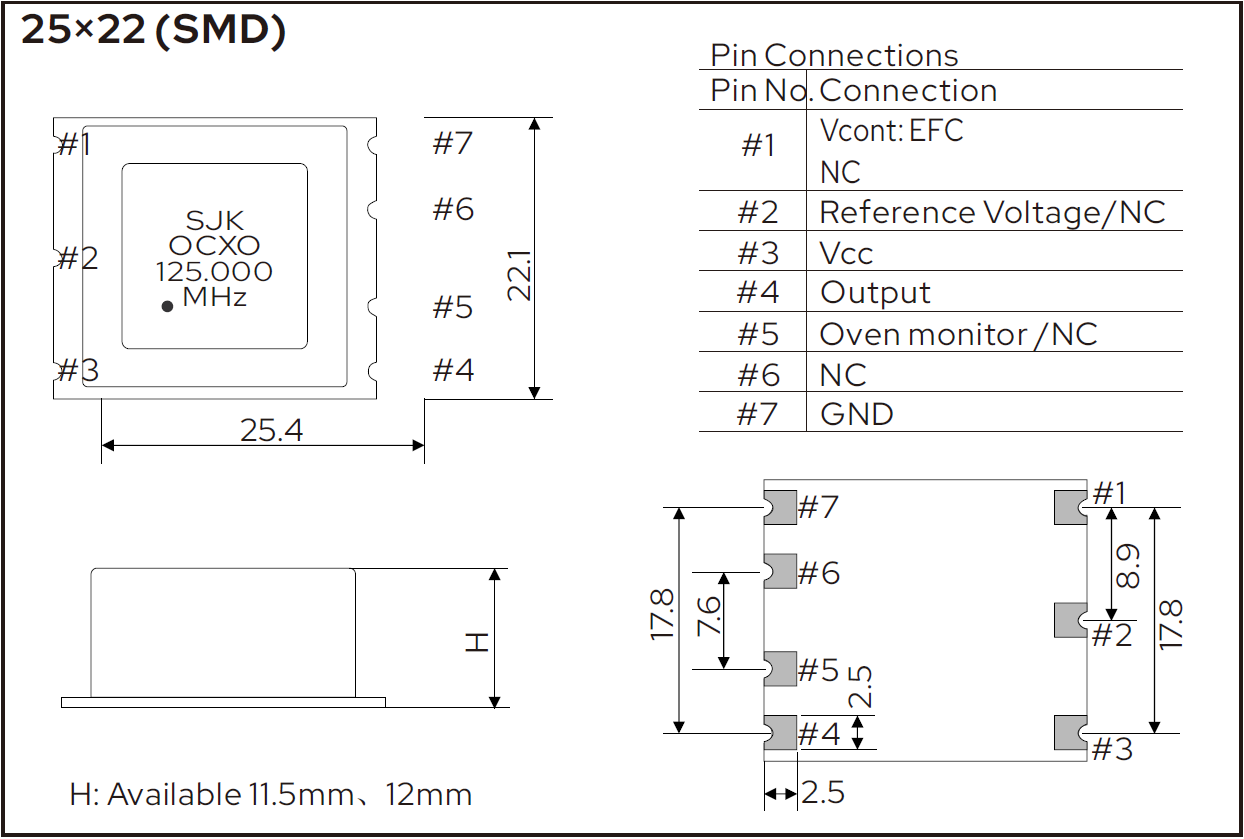

5X系列SMD2522贴片恒温晶振OCXO尺寸图(Unit: mm):

SJK-5X系列SMD2522贴片恒温晶振尺寸图



5X系列SMD2522贴片恒温晶振OCXO常见问题(FAQ):

Q1: 晶科鑫5X系列SMD OCXO的引脚功能(Pin Connection)是如何分布的?在电路设计中如何布线?

A: 根据晶科鑫官方5X系列(25×22 SMD)的封装标准,该产品共有 7个有效引脚,具体定义如下:

  • Pin 1: Vcont: EFC(电子频率微调压控端)或悬空(NC)。

  • Pin 2: Reference Voltage(基准电压输出端)或悬空(NC)。

  • Pin 3: Vcc(电源正极输入,支持3.3V/5V/12V)。

  • Pin 4: Output(射频信号输出端,支持正弦波或LVCMOS)。

  • Pin 5: Oven monitor(恒温槽状态监测端)或悬空(NC)。

  • Pin 6: NC(悬空引脚)。

  • Pin 7: GND(接地端)。 在PCB布线时,建议将Pin 7大面积接地,且保证Pin 4输出走线具有50Ω阻抗匹配,同时远离高频数字干扰源。

Q2: 5X系列恒温晶振在不同工作温度下的稳定度表现如何?如何根据规格书选型?

A: 5X系列展现出了极宽的温度定制范围,其频率稳定性与温度区间的标准对应关系为:

  • 在 -20~+70℃ 商业级温区,可实现最优 ≤±0.5ppb 的极致稳定度。

  • 在 -40~+70℃ 或 -40~+85℃ 工业级温区,可提供±0.5ppb~±20ppb。

  • 在扩展宽温 -55~+85℃ 环境下,亦可提供 ≤±3.0ppb 至 ≤±20ppb 的稳定输出,还能定制高精度的 ≤±0.5ppb 方案。 客户可根据设备实际所处的极端环境,联系晶科鑫工程师获取最优的温补和加热腔选型平衡。

Q3: 5X系列OCXO支持正弦波(Sine-Wave)和LVCMOS输出,这两者在应用上有何区别?

A: 5X系列针对不同应用场景提供了两种主流波形:

  • 正弦波(Sine-Wave): 谐波抑制达到 -40dBc max,杂散抑制达 -80dBc max。其高纯净度、低高次谐波分量的特点,非常适合雷达系统、射频高频上变频、无线通信中的本地振荡器(LO)以及频率合成电路。

  • LVCMOS方波: 输出负载为 15pF,具备极陡峭的上升沿和下降沿。适合直接驱动FPGA、数字时钟分配芯片、测试测量系统中的数字时间戳服务器及基站的基带数字电路。

Q4: 规格书中提到的“Short Term Stability(短稳)≤0.003ppb/s”对雷达或通信系统有什么意义?

A: 短期稳定度(通常基于阿伦方差评估)衡量的是晶振在秒级乃至毫秒级极短时间内的频率微小抖动。5X系列在100MHz频点下的短稳达到了惊人的 ≤0.003ppb/s。对于雷达系统而言,极高的短稳能大幅提升多普勒雷达对微小移动目标的检测分辨率;对于无线通信与基站同步而言,它能在系统锁相环(PLL)未完全锁定或调整间隙,提供极高保真度的“保持(Holdover)”能力,防止突发丢包。
