7P系列SMD7050贴片差分LVPECL压控晶振VCXO产品描述：

SJK 7P系列是一款专为高可靠性、千兆/万兆位高速数据通信系统打造的高端差分贴片压控晶体振荡器 (SMD LVPECL VCXO)，采用成熟稳定的 7.0×5.0×1.4 mm 6脚陶瓷封装。该系列产品具备极强的频率输出能力，定制频率范围覆盖 10MHz 至 2100MHz (2.1GHz)，输出标准的 LVPECL 高速差分信号。

依托 7050 大封装带来的优异散热结构与机械稳定性，7P系列在连续工作的高温环境下表现极其稳健。其相位抖动（Phase Jitter）最低可达飞秒级（163 fs typ.），具备卓越的低相位噪声表现和极陡峭的边沿时间（最快 0.4 ns）。它是大型有线/无线通信骨干网、光模块端接、SONET/SDH/ATM 传输设备以及高性能算力板卡（大型 FPGA 锁相环同步）的理想“时钟心脏”。

核心优势与特点 (Features)

• GHz级超高频能力： 提供 10MHz 至 2100MHz 超宽频段定制，轻松满足 100MHz、125MHz、156.25MHz 等主流高速数据通信频点。

• 飞秒级（fs）极致超低抖动： 相位抖动典型值仅为 163 fs，为超高速串行链路提供极高的时钟纯净度，大幅降低全系统的误码率。

• 高可靠 7050 封装： 7.0×5.0×1.4 mm 陶瓷贴片，大焊盘提供更强的机械抗震性能和出色的热耗散能力。

• 高速 LVPECL 差分驱动： 具备极高的抗电磁干扰（EMI）能力与出色的共模噪声抑制，完美契合复杂的长距离板级高速走线。

• 高精度线性压控： 频率微调范围最小达 ±80 ppm，且压控线性度误差最大控制在 10% 以内，调频响应平滑精准。

• 全工业级耐温： 满足 -20~+70℃ 或 -40~+85℃ 工业级扩展工作温度。

• 绿色制程： 完全符合 RoHS 规范，无铅（Pb-Free）环保。

典型应用场景 (Applications)

SJK 7P系列高精度、高可靠大尺寸差分压控晶振专为高功率和关键性核心设备定制：

• 骨干网络通信：SDH / SONET / ATM 接入与传输设备

• 大型网络基建：万兆交换机、大容量路由器、数据中心光纤通道

• 无线基础设施：射频中继站、大功率移动基站、Transponders

• 高端工业控制与算力：核心 FPGA、高端 ASIC 芯片时钟源及锁相环时钟净化

• 专业视讯：广播级 4K/8K 超高清电视系统与数字化视频解调设备

7P系列SMD7050贴片差分LVPECL压控晶振VCXO技术参数：

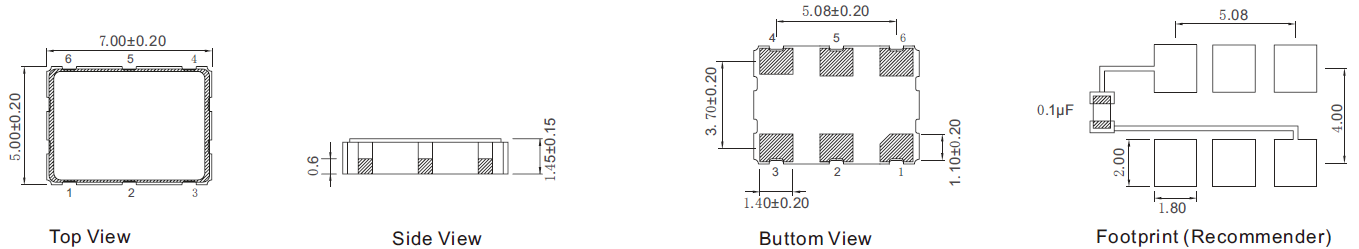

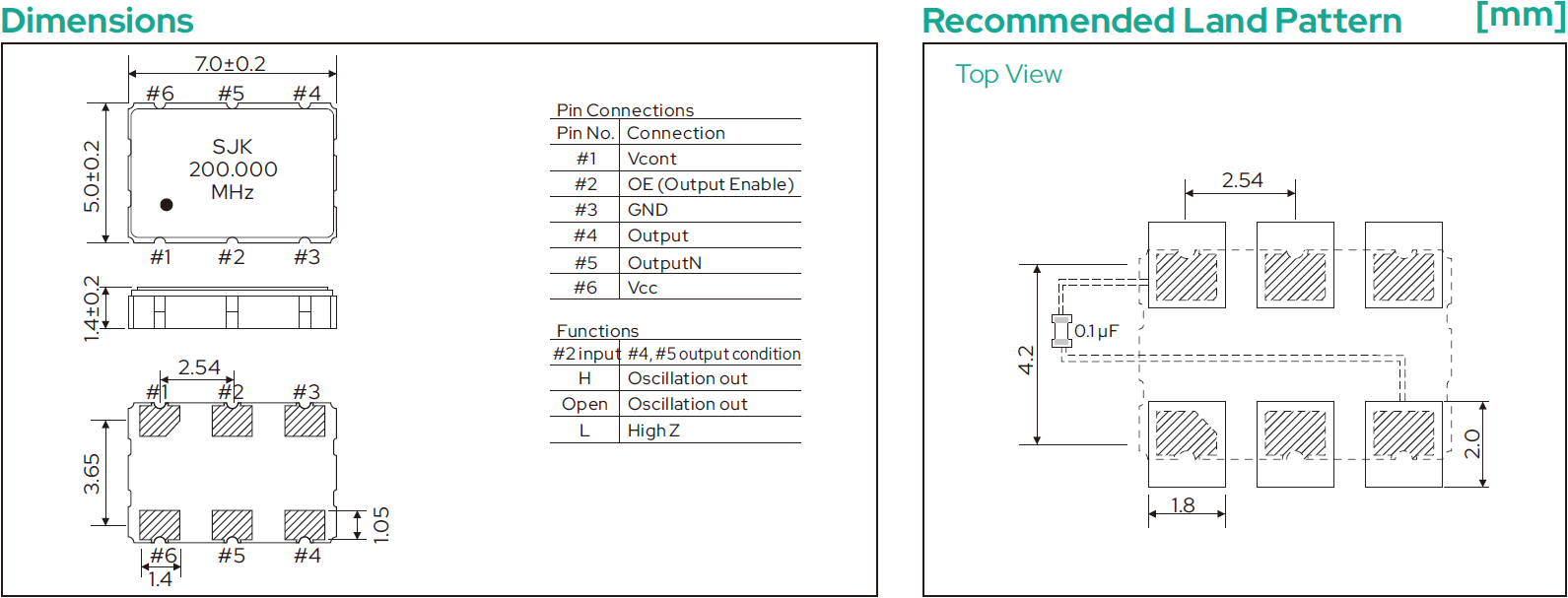

7P系列SMD7050贴片差分LVPECL压控晶振VCXO尺寸图：

7P系列SMD7050贴片差分LVPECL压控晶振VCXO常见问题(FAQ)：

Q1：客户的 PCB 空间还有富余，在 5P（5032封装）和 7P（7050封装）电气特性基本一致的情况下，销售应该如何向客户主推 7P 系列？

A1： 推荐 7P 系列（7050 封装）可以着重强调散热热失调和机械应力两大实战卖点：

1. 大散热面积带来的长期寿命： 高频差分晶振（尤其是运行在 1.5GHz 以上）内部的驱动 Buffer 发热量较大。7P 的大封装体积和金属盖板提供了比 5032 更好的热传导路径。在长期连续运行的封闭系统（如户外基站、机柜机箱）中，7P 能维持更低的结温，从而保证更佳的频率长期老化寿命。

2. 抵抗大型板卡应力脱焊： 很多通信和工控系统使用的是面积较大的多层 PCB 板，这类大板在经过回流焊热胀冷缩或受到外部震动时，板卡中央会有轻微的物理形变。7P 拥有更大的焊盘接触面积，其抗剪切强度和抗疲劳焊接性能远优于小封装，可以完全避免晶振因机械应力脱焊引起的整机故障。

Q2：7P 系列的负载条件（Load Condition）写着 50Ω 到 V_DD-2V，如果客户在开发时反馈系统无法提供 V_DD-2V 的电压源，研发工程师通常怎么解决？

A2： 这是高速 LVPECL 差分电路在 Debug 时的经典痛点。如果客户的单板上没有现成的 V_DD-2V 电源网络，可以通过以下两种方式进行替代端接：

1. 戴维南等效电阻网络（Thevenin Termination）： 在靠近接收芯片端，正反相两根输出线各连接一个上拉电阻到 V_DD，再各接一个下拉电阻到 GND。通过电阻分压，在交点处等效出 V_DD-2V 且交流阻抗为 50Ω。例如在 3.3V 供电时，通常采用上拉 130Ω、下拉 82Ω 的组合。

2. AC 交流耦合端接： 很多新型的高速接收芯片（如 FPGA/时钟分配芯片）内部自带了直流偏置。此时，客户只需在 7P 晶振的输出端靠近引脚处各接一个150Ω 到 200Ω 的电阻下地，来提供直流偏置路径，然后通过 0.1 µF 的电容进行交流耦合直连到芯片即可。

Q3：7P 系列压控晶振在 Output Disable（输出禁用）模式下的功耗有 99mA 和 16mA 的巨大区别，销售在帮客户确认规格编码（P/N）时需要注意什么？

A3： 这取决于客户系统对于“复动速度”和“静态功耗”的取舍，销售需引导客户明确需求：

• 选 99mA（Typ.）的方案： 此方案下，OE 拉低仅关闭输出级，晶振内部的核心高频振荡电路仍在全力运转。其优势是启动和恢复时间（Start-up Time）极快（小于 10ms）。如果客户的设备需要频繁在待机和全速通信之间切换，且对时钟同步握手时间卡得很死，必须推荐此方案。

• 选 16mA（Typ.）的方案： 此方案在 OE 拉低时会深度休眠。它的优势是将待机功耗拉到了最低，适合对绿色节能有硬性指标要求的机房设备。

Q4：为什么 7P 系列压控晶振作为差分晶振，其引脚 #5 标明是 OutputN，而不是像单端 CMOS 晶振（如 6S 系列）那样作为空脚（NC）？

A4： 这是由信号传输原理决定的：

• 单端 CMOS（如 6S 系列）只需要一根线就可以传输完整的方波信号，因此 #5 脚在内部做了不连接的 NC 处理。

• 7P 系列采用的是 LVPECL 差分信号。差分信号不仅需要 #4 脚（Output）的正相波形，还需要 #5 脚（OutputN）输出一个相位完全相反、幅度完全对称的反相波形。差分接收端依靠检测这两个脚之间的电压差来读取时钟。因此，#5 绝不能作为 NC 空脚，更不能接地，在 PCB 走线时它必须和 #4 脚平行对称布线到接收芯片。

Q5：客户在调试 7P 系列吉赫兹（GHz）高频压控晶振时，反馈相位噪声（Phase Noise）指标在板子上测试时恶化了，应该让客户研发检查哪些地方？

A5： 面对这种高频精细器件的相噪 Debug，应建议客户排查以下三点：

1. 检查 #1 脚（V_CONT）输入端的纹波： #1 脚是极为敏感的模拟调频输入端。如果客户的压控控制线（来自 DAC 或运放）上带有数字电源噪声，该噪声会直接转变为频率抖动，使相噪严重恶化。控制线必须做包地处理，并远离高速数字走线。

2. 检查 #6 脚（V_DD）电源滤波： 差分高频晶振对电源噪声极为挑剔。必须在靠近 7P 晶振的电源脚处放置 0.1 µF 与 10pF（专门滤除吉赫兹高频噪声）的陶瓷去耦电容。

3. 检查差分线等长： 检查 Output 和 OutputN 走线是否严格等长。若两者存在长度差（Skew），会导致差分对无法完全抵消共模噪声，从而将部分板级噪声引入时钟，导致相噪变差。
