6LC系列308C贴片32.768KHz晶振描述：
SJK 品牌的 6LC（亦称 308C）系列是一款采用高可靠性塑封（Plastic Molded）工艺的无源表晶（Tuning Fork Crystal）。该产品提供标准的 32.768kHz 频率输出，专门为微处理器、MCU、RTC（实时时钟）电路提供高精度、超低功耗的时间基准信号。
本产品拥有极佳的机械强度与耐环境特性，尺寸为通用的 8038 封装。其引脚设计与电气特性经过严格测试，可完全 Pin-to-Pin 完美替代爱普生（Epson）MC-306、精工（Seiko）SSP-T7、西铁城（Citizen）CM250 等国际一线大厂同类型号，在不更改 PCB 布局的情况下，为您大幅降低采购成本，保障供应链安全。
高精度低老化率： 基础频率公差达到±20ppm（可定制更低公差），首年老化率低至±3ppm，保障时钟长期走时精准。
出色的环境适应能力： 工作温度范围宽达 -40℃至 +85℃（工业级），完美应对严苛的户外及工业生产环境。
宽电容匹配度： 标准负载电容（CL）为 12.5pF，同时支持 6.0pF、7.0pF、9.0pF 等定制电容，契合各类低功耗时钟芯片需求。
SMT 自动化友好： 采用标准的编带卷盘包装，支持高速自动贴片机（SMT）和无铅回流焊工艺，100% 符合 RoHS 环保标准。
智能仪表： 智能电表、水表、燃气表及热量表。
消费电子： 石英手表、智能穿戴、便携式数字产品、小家电。
通信与工业： 工业自动化控制、低功耗 MCU 微处理器、嵌入式 RTC 时钟模块。
6LC系列308C贴片32.768KHz晶振规格参数：
| 型号 | 6LC系列308C贴片32.768KHz晶振 |
| 标称频率 | 32.768kHz |
| 频率精度(25℃) | ±20ppm，或定制 |
| 工作温度 | -40℃~+85℃ |
| 静态电容 | 1.3pF 典型 |
| 动态电容 | 6.4fF 典型 |
| 绝缘电阻 | 500MΩ 最小 |
| 驱动功率 | 1.0μW 最大 |
| 负载电容 | 6pF, 9pF, 12.5pF，或定制 |
| 转换温度 | +25℃±5℃ |
| 抛物线系数 | (-0.034±0.005)*10-6/℃2 |
| 老化率(25℃) |
±3ppm 首年 |
| 存储温度 | -55℃~+125℃ |
| 谐振电阻 | 50KΩ 最大 |
| 产品尺寸(L×W×H)(mm) | 8.0×3.8×2.50 |

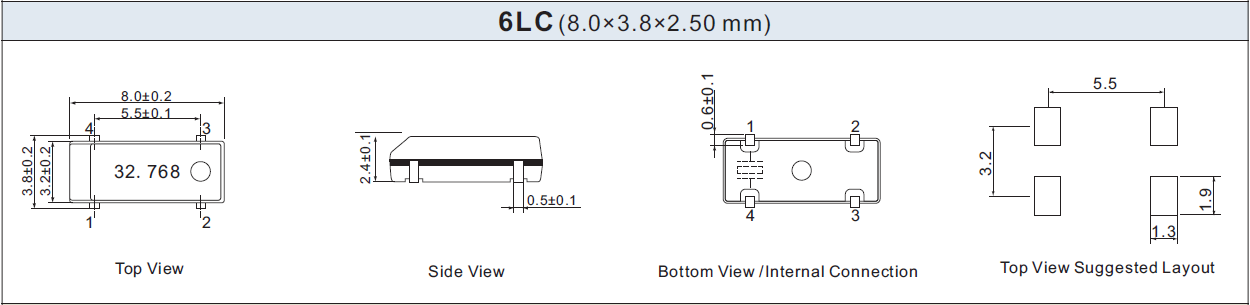

6LC系列308C贴片32.768KHz晶振尺寸[单位:mm]：
6LC系列308C贴片32.768KHz晶振常见问题(FAQ)：
A： 是的，可以实现完全的 Pin-to-Pin 完美替代。SJK 的 6LC（308C）系列在封装尺寸（8.0×3.8×2.5mm）、标称频率（32.768kHz）、引脚定义以及电性能参数上，均与爱普生 MC-306、精工（Seiko）SSP-T7、西铁城（Citizen）CM250 保持高度一致。在实际电路设计中，无需修改 PCB Layout 即可直接替换，且极具性价比。
A： 6LC/308C 系列的最常用标准负载电容为 12.5pF（这也是 RTC 时钟芯片最普遍匹配的电容值）。同时，为了适应不同低功耗芯片（如部分 MCU 要求的 6.0pF 或 7.0pF、9.0pF），晶科鑫提供全参数定制服务，您可以联系我们的销售工程师说明您的芯片型号，我们会为您匹配最合适的负载电容。
A： 本产品的工作温度范围为 -40℃ 至 +85℃（工业级标准），能满足绝大多数户外仪表、工业控制和手持终端的需求。它的工作温度转换起点为 +25℃±5℃，抛物线系数为 $(-0.03\pm0.01)\times10^{-6}/\text{℃}^2$。首年老化率控制在 ±3ppm 以内，具有非常优异的长期频率稳定性和高可靠性。
A： 支持。产品采用塑料封装（Plastic Molded），标准的卷带包装（Tape & Reel），非常适合现代化 SMT 产线的自动贴片安装。同时，产品采用绿色环保材料，已通过 RoHS 认证，完全满足无铅回流焊的工艺温度要求。
A： 您可以点击当前页面上的“样品申请”或“下载”按钮获取基础资料。如需批量样品测试或特殊参数定制，欢迎直接拨打我们的服务热线 0755-88352810，或者通过页面右侧的 QQ/微信 联系在线客服，我们将安排专业的应用工程师（FAE）为您提供技术支持与快速寄样。
