7U系列SMD3225贴片晶振产品描述
7U系列是一款高性能、小体积的 3225贴片晶振（SMD无源晶振）。本产品采用标准 4 焊脚（4 Pads）金属封装，尺寸为 3.2×2.5×0.7mm。凭借高精度、低功耗以及优异的耐热性与抗震动表现，该系列广泛适用于高密度集成电路的频率控制与时钟电路。
核心优势与特点
频率范围宽广：支持 8MHz 至 125MHz 基频及高频谐振，满足不同电路设计需求。
高精度与高稳定性：提供极佳的调整频差与温度频差，确保设备在复杂环境下稳定运行。
绿色环保标准：全面符合 RoHS、REACH 认证规范，绿色无铅封装。
优异的工业适应性：支持工业级工作温度范围，耐老化性能强，回流焊适应性佳。
应用领域
SJK 晶科鑫 7U 系列 3225 晶振广泛应用于：物联网（IoT）终端、无线通信（Wi-Fi/蓝牙/ZigBee）、汽车电子、智能家居、消费类电子、网通设备（路由器/交换机）及各类微控制器（MCU）时钟源。
（晶科鑫提供 3225 贴片晶振现货批发与样品申请，欢迎下载 7U 系列官方 PDF 规格书或联系我们获取最新技术支持与晶振价格。）
7U系列SMD3225贴片晶振规格参数:
| 型号 | 7U系列SMD3225贴片晶振 |
| 频率范围 | 8MHz~125MHz |
| 频率公差(@25℃) | ±10ppm,±20ppm或定制 |
| 频率精度(工作温度) |
±10ppm,±20ppm,±30ppm或定制 |
| 工作温度 |
-20℃~+70℃,-40℃~+85℃,或定制 |
| 静态电容 | 3pF最大 |
| 驱动功率 |
100μW典型值 |
| 负载电容 | 8pF,10pF,或定制 |
| 谐振电阻 | 250Ω最大(8MHz~10MHz) |
| 200Ω最大(10MHz~12MHz) | |
|
80Ω最大(12MHz~30MHz) |
|
|
40Ω最大(30MHz~125MHz) |
|
| 老化率 |
±3ppm/年最大 |
| 存储温度 | -55℃~+125℃ |
| 产品尺寸(L×W×H)(mm) | 3.2×2.5×0.70 |

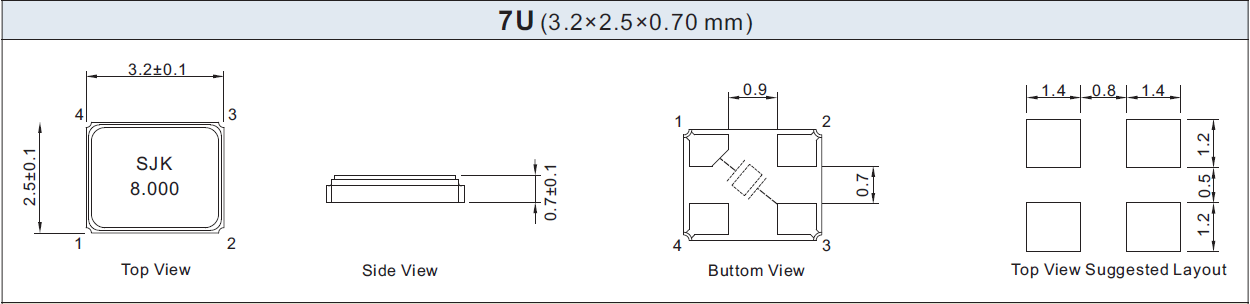

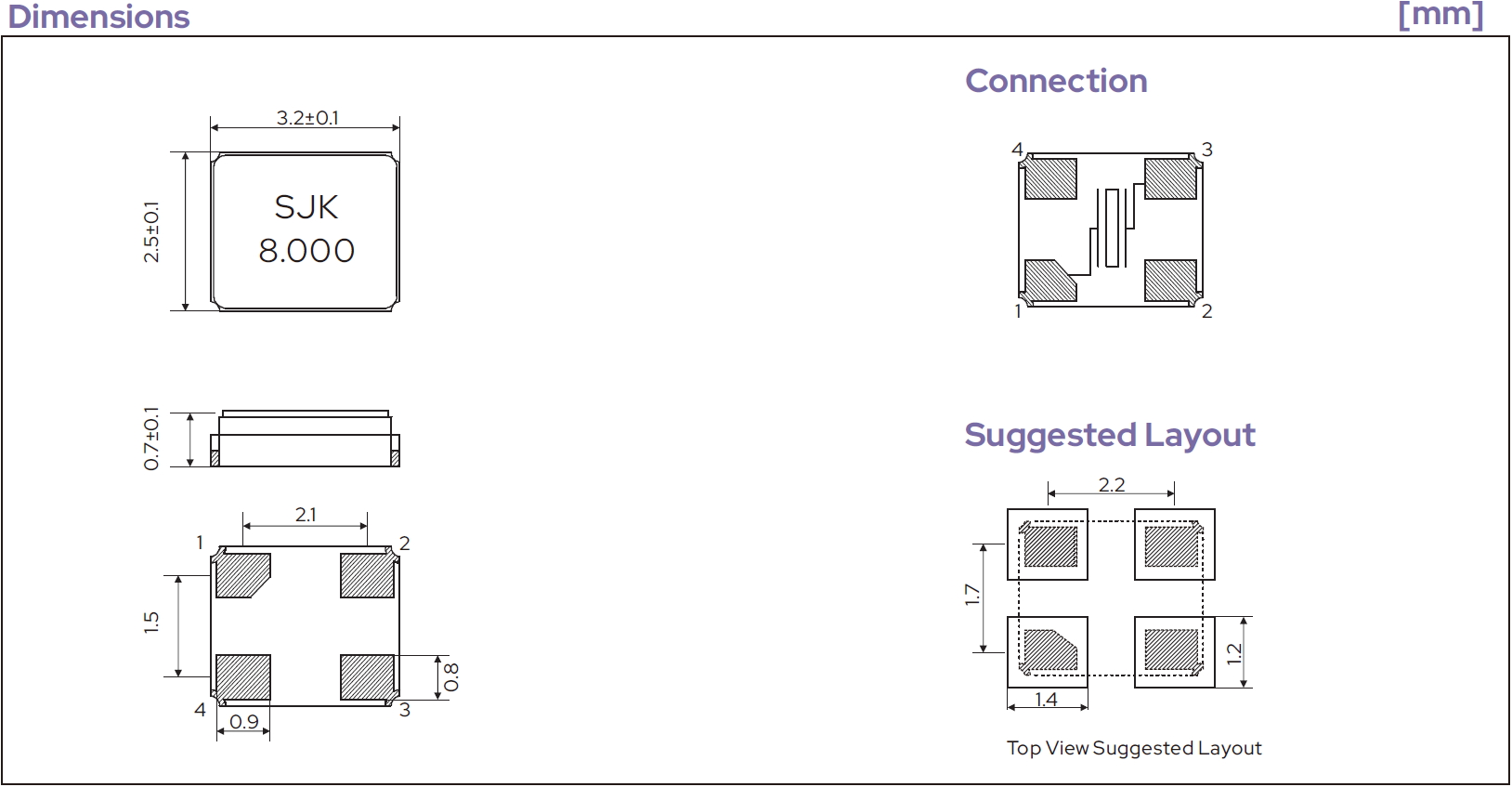

7U系列SMD3225贴片晶振产品外观尺寸图(单位:mm):
7U系列SMD3225贴片晶振常见问题(FAQ):
Q：晶科鑫7U系列SMD3225贴片晶振可以替代哪些市面上的主流型号？
A： 7U系列属于标准工业级3.2×2.5mm 无源晶振（4脚焊盘）。其电气参数、引脚定义（Pin Out）与国际主流品牌的3225规格完全兼容，可直接原位替代（Drop-in Replacement）如 精工爱普生（Epson）FA-238 / FA-238V系列、日本电波（NDK）NX3225GA / NX3225GB系列、台湾晶技（TXC）7M系列等。如需确认具体的负载电容（CL）或等效电阻（ESR）替代匹配度，欢迎联系我们的技术支持。
Q：如何为 7U无源晶振选择合适的负载电容（CL）和频率偏差（Tolerance）？
A：
负载电容（CL）： 7U系列标准提供 8pF、12pF、20pF 等规格。选型时须严格匹配您主控芯片（MCU）参考设计要求的电容值，如果 CL 不匹配，会导致输出频率偏离中心频率（产生频偏）。
频率偏差： 我们的标准精度为±10ppm、±20ppm 或 ±30ppm。对于普通消费电子，±20ppm 已足够；如果是对通信时间同步要求极高的车联网、Zigbee、BLE 蓝牙等场景，建议选择 ±10ppm的高精度规格。
Q：该3225晶振是否支持汽车级应用？其工作温度范围是多少？
A： 7U系列标准工业级产品的工作温度范围为-40°C 至 +85°C，满足绝大多数工业控制、物联网（IoT）智能硬件、智能穿戴及微控制器（MCU）的时钟源需求。
如果您的项目属于汽车电子（如智能座舱、ADAS、BMS系统），需要满足 AEC-Q200 认证及更高的温度要求（-40°C 至 +125°C），请在申请样品时向客服说明，我们会为您提供汽车级专用系列（Automotive Grade）对应的 3225 晶振解决方案。
Q：7U|3225贴片晶振是否提供免费样品？支持小批量试产吗？
A： 晶科鑫实业（SJK）长期备有3225常用标准频点（如 8MHz、12MHz、16MHz、24MHz、25MHz、26MHz、40MHz 等）的现货。我们支持工程师申请免费测试样品（通常为 5-10 支）以供打样测试。测试通过后，无论是几十支的小批量试产，还是大批量（标准编带包装 3000支/盘）的正式采购，我们均能提供稳定的交期与原厂技术支持。
