石英晶体滤波器简述

滤波器是无线通信的重要设备, 滤波器是强调某些信号并拒绝其他信号的电子电路。如果没有合理的设计和正确的使用，来自其他线路的多余信号会造成干扰，使通话者难以听清。商用无线通信设备要求产品的通过带宽较窄，因此使用了具有尖锐衰减特性和良好衰减保证的单片晶体滤波器。

Monolithic Crystal Filter：单片晶体滤波器也就是我们所说的石英晶体滤波器

什么是晶体过滤器？

单片晶体滤波器的定义：单片晶体滤波器有两组沉积在同一石英圆盘上的电极。这就形成了2个谐振器，它们之间具有声学(机械)耦合。如果声耦合正确，就会实现滤波器响应。

晶体滤波器由于具有晶体单元的优异特性，具有尖锐的截止特性、低损耗、良好的互调性以及在宽温度范围内的高稳定性等特点。

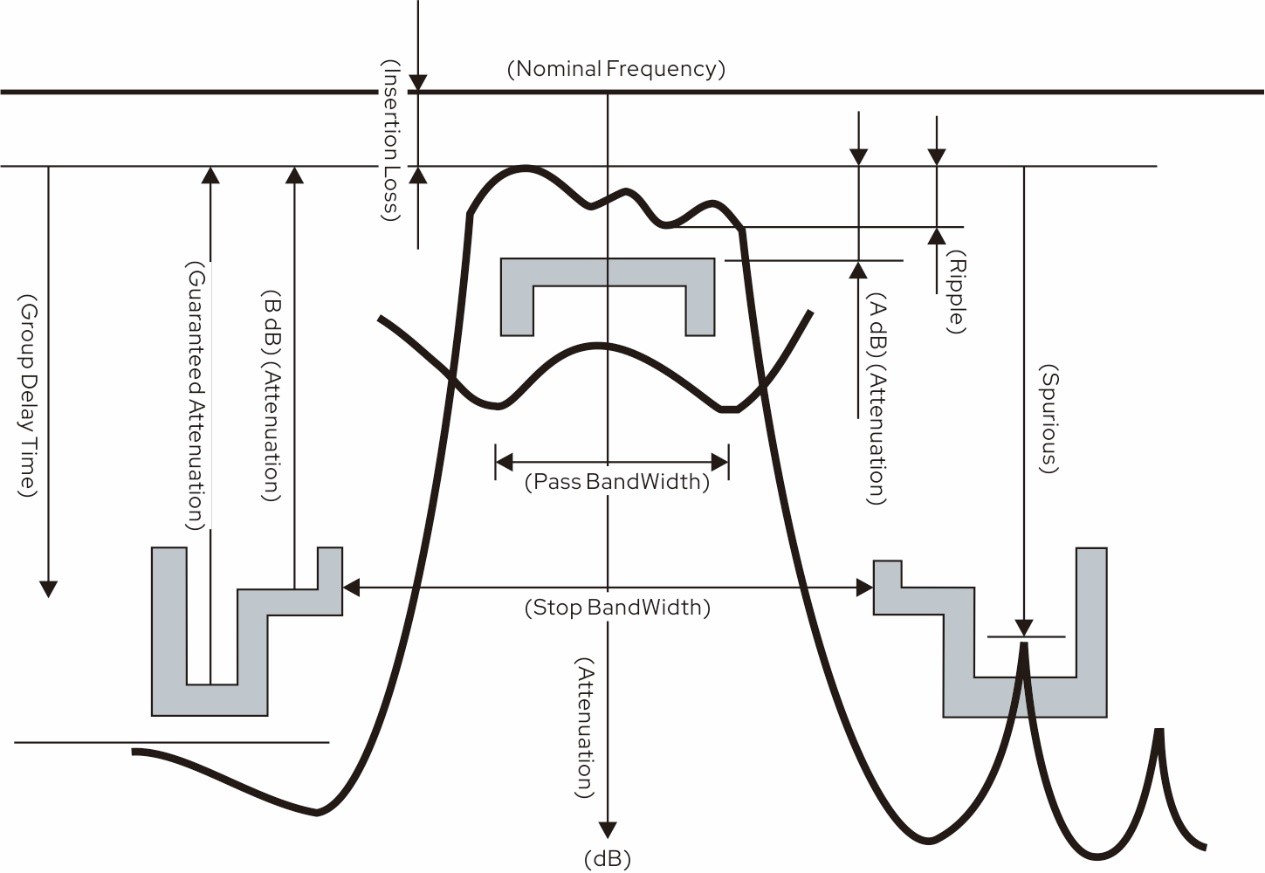

晶体滤波器的参数解析

极(Poles)

指定的极数决定了滤波器的通带特性。两极单片晶体滤波器(MCF)是一种基本构件，可通过级联产生4极、6极、8极或更多极，并穿插附加耦合电容。

标称频率(Nominal Frequency)

这是中心频率的标称值，用作相关标准的参考频率

通带带宽(Passband Bandwidth)

单位是kHz，指的是相对衰减(最小插入损耗的衰减)等于指定值"A dB"(通常为3dB)的频率间隔。

阻带带宽(Stopband Bandwidth)

单位是kHz，这是相对衰减等于指定值”B dB”的频率间隔。。

插入损耗(Insertion Loss)

插入损耗是指插入和未插入滤波器时的衰减差异(单位为dB)。

最小插入损耗是插入损耗的最小值，是衰减特性规格的参考水平。常数损耗是标称频率下的插入损耗。

纹波(Ripple)

指的是通带衰减峰值与最小插入损耗之差的最大值。单位为db。

保证衰减(Guaranteed Attenuation

这是衰减带范围内指定范围内保证的相对衰减。

杂散响应(Spurious Response)

指的是二次振动在衰减带范围内指定范围内产生的相对衰减值。

组延迟时间(Group Delay Time)

指的是通带指定范围组延迟最大值与最小值之差。

终端阻抗(Terminating Impedance)

这是滤波器输入端和输出端的阻抗值，由电阻部分和并联容量部分(包括浮动容量)表示。

从晶体滤波器一侧看，定义为源阻抗或负载阻抗，通常用电阻和并联电容表示。

使用晶体滤波器的原因

解决方案成本更低

制造时间更短

封装尺寸更小

晶体滤波器应用

电信基站

无线电(接收器/发射器)

卫星调制解调器应用(地面侧)

雷达应用

通信系统

军事和航空航天

音频系统等

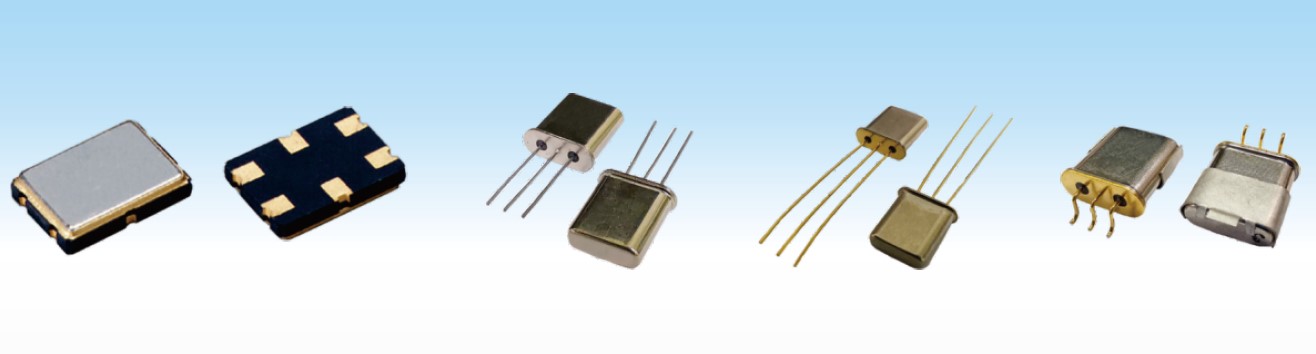

晶体滤波器常见封装尺寸

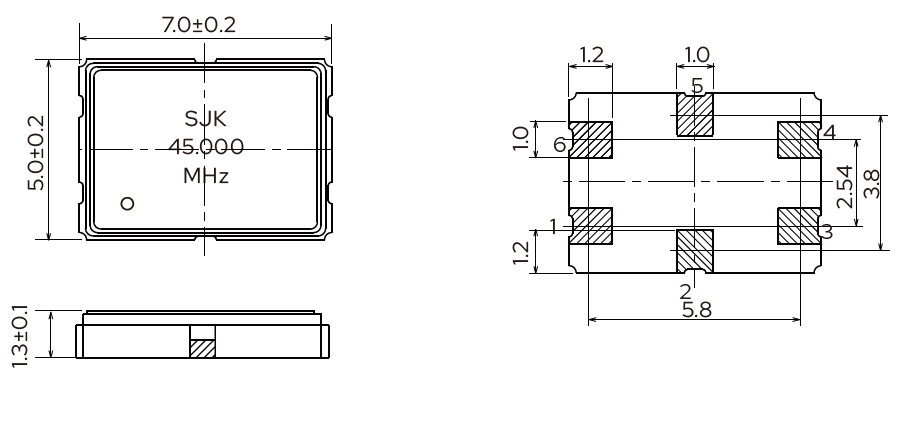

SMD 7050封装

49UT/49UTMJ封装

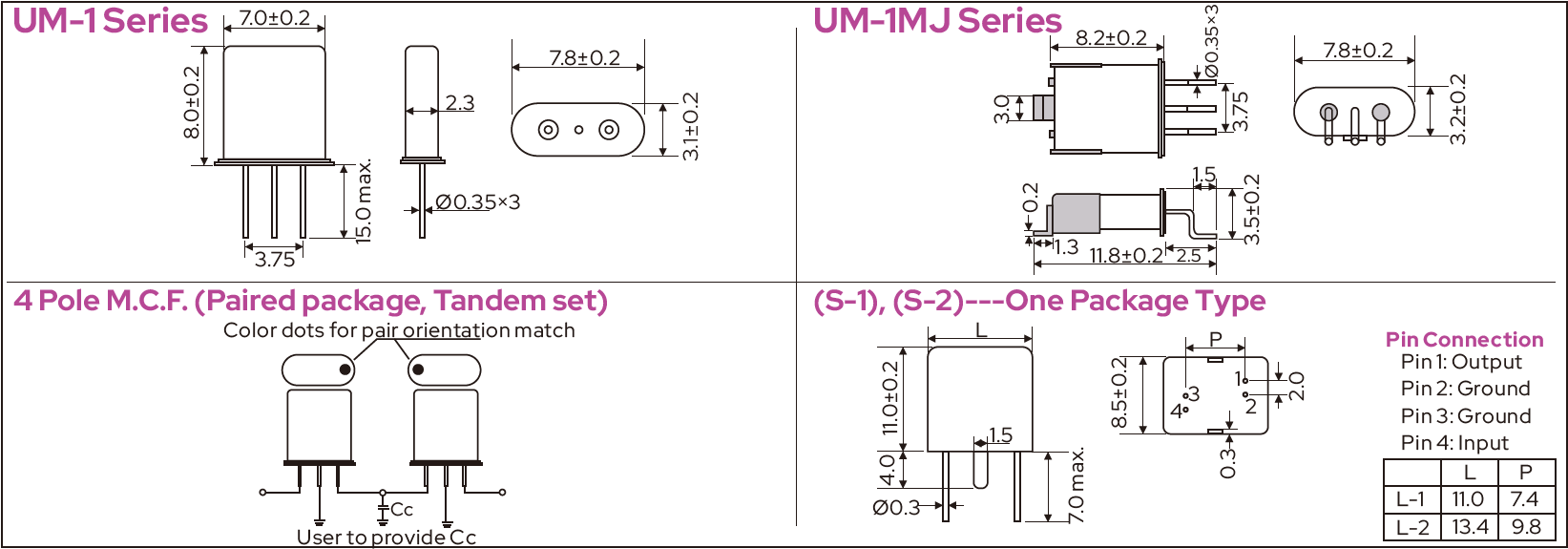

UM-1/UM-1MJ封装

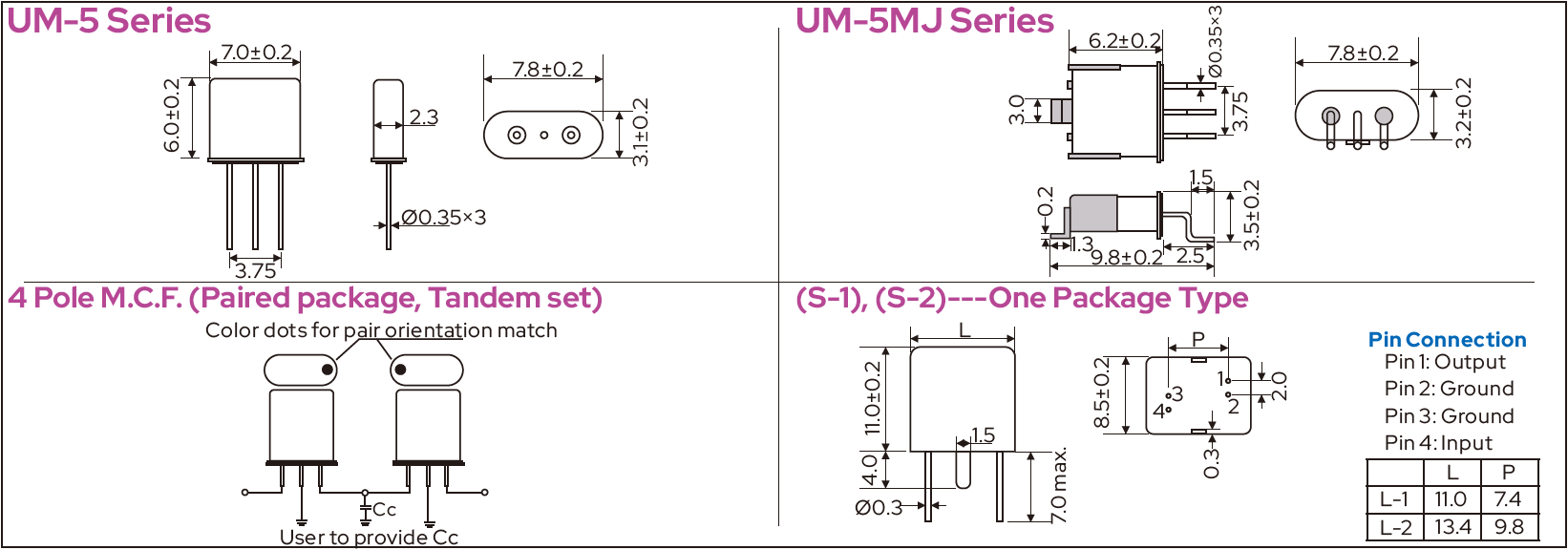

UM-5/UM-5MJ封装
