有源晶振脚位详解

时间:2022-11-17 来源:SJK晶科鑫

有源晶振脚位详解

有源晶振产品基本都是四个脚位以上，差分输出晶振基本六个脚位，而高精度的有源晶振则有可能是四个脚、六个脚、八个脚位等都有，乃至更多脚位，下面对有源晶振的脚位说明做个简单的说明。

首先是普通输出晶振(CMOS、LVCMOS、HCMOS)等类型，Pin脚一般为4个，部分有6个Pin脚的

下面以我公司3N系列SMD 3225有源晶振产品的脚位图与大家进行说明，部分特殊有源晶振产品不在这里作更多的说明。

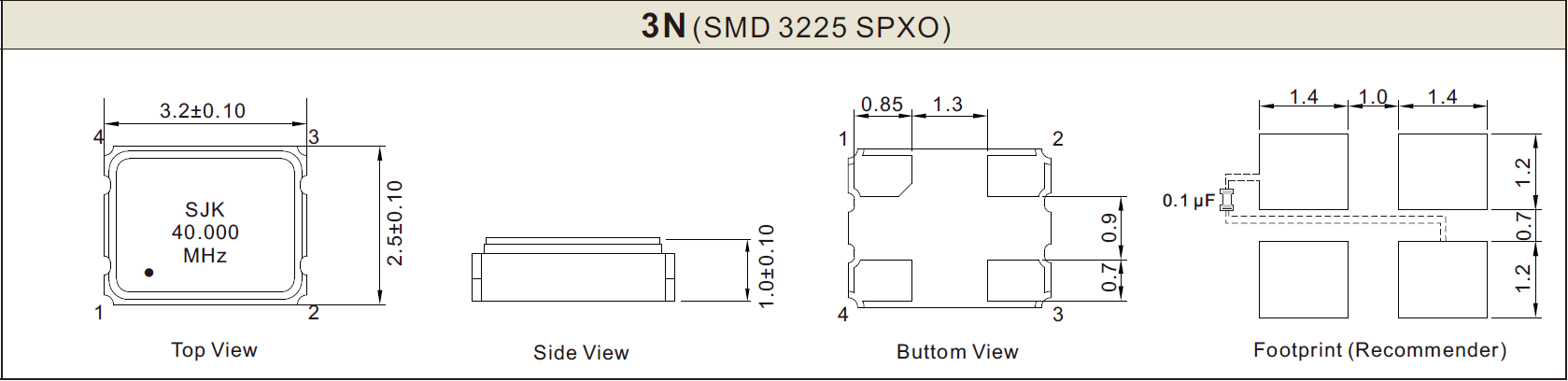

3N系列有源晶振尺寸图

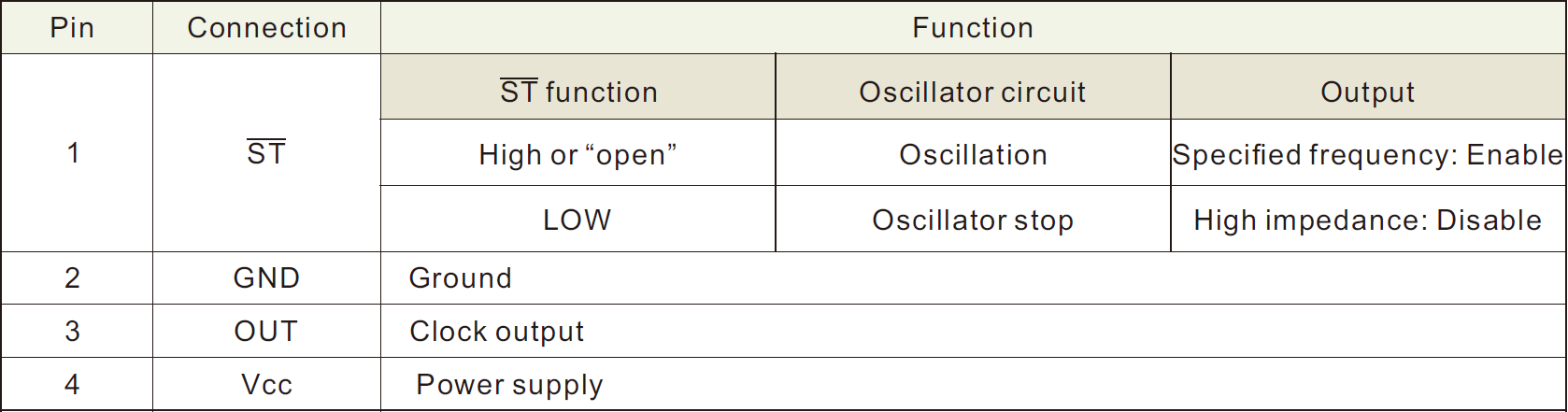

3N有源晶振脚位图说明

其中1脚为NC(No Connection)或OE脚(ST三态脚)

有源晶振一般如果没有特殊说明，一般1脚都为NC脚，此脚为悬空脚，如果说明要加三态功能，则有三种状态，故称为三态脚，其中输入高电平或打开状态都是为频率正常输出状态，如果输入低电平，为高阻抗状态，则为频率停止输出状态。

2脚一般都是连接电路板上的接地端

3脚一般都是频率输出脚，在测量有源晶振是否正常工作，一般都是用探针连接这和接地端来测试频率和波形状态等。

4脚一般为电压输入脚，常见电压有1.8V，2.5V，3.3V，5.0V，现在低功耗要求的有1.2V，但不常见，价格比较贵，而且大多是小尺寸贴片有源晶振才有低电压，如SMD 2016，SMD 1612，SMD 1210等尺寸，而5.0V工作电压的有源晶振产品目前已经较少看见，目前存在于SMD 7050，SMD 5032，全尺寸/半尺寸插件有源晶振等大尺寸有源晶振产品上。

差分输出有源晶振脚位说明

以我司的3D系列SMD 3225 LVDS模式的差分晶振的图来说明：

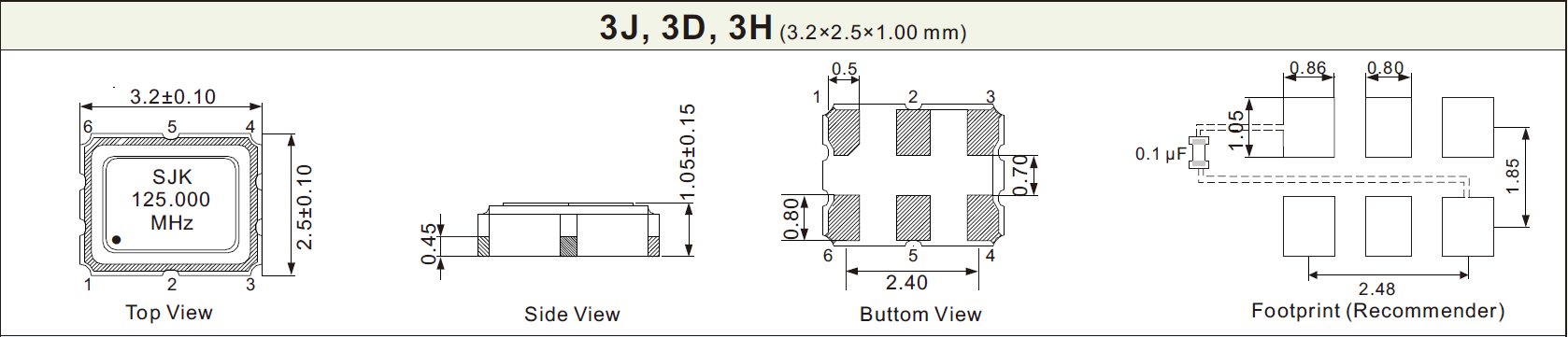

SMD 3225差分晶振尺寸图

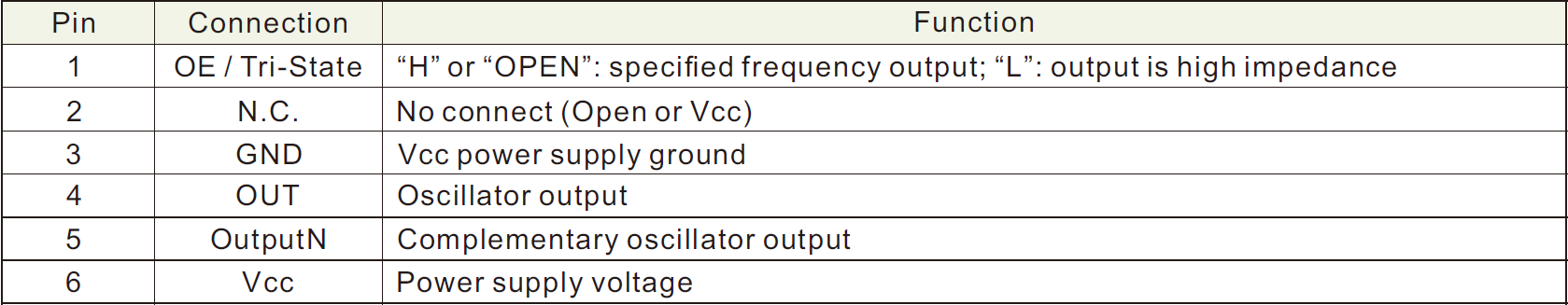

SMD 3225有源晶振脚位说明图

其中1脚为OE脚(S̅T三态脚)

有源晶振一般如果没有特殊说明，一般为三态脚，在输入高电平或打开状态都是为频率正常输出状态，如果输入低电平，为高阻抗状态，则为频率停止输出状态。

2脚一般都是N.C. (No connect)脚，是悬空脚

3脚一般都是接地端

4脚是频率正向输出脚

5脚是频率反向输出脚，

6脚一般为电压输入脚，常见电压有2.5V，3.3V，另外LVDS输出的部分支持1.8V工作电压，大部分支持的都是2.5V，3.3V。

VCXO压控晶振的脚位说明

VCXO压控晶振产品有4个脚位和6个脚位两种不同的封装，下面以6S系列SMD 7050压控晶振和7P系列差分LVPECL输出SMD 7050压控晶振来做例子说明脚位的说明。

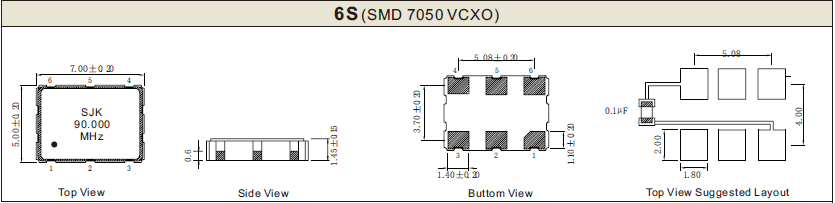

SMD 7050压控晶振尺寸图

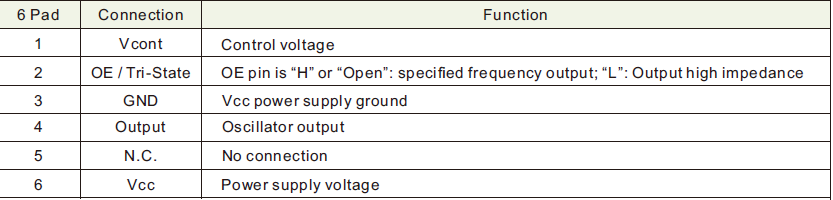

SMD 7050压控晶振脚位说明图

6S系列6-Pin普通输出SMD 7050有源晶振

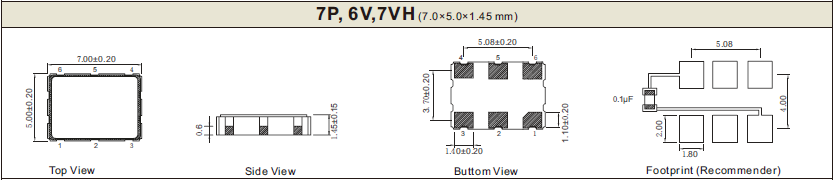

SMD 7050差分压控晶振尺寸图

SMD 7050压控晶振脚位说明图

7P系列LV-PECL输出SMD 7050有源晶振

如果是4个脚位封装的VCXO压控晶振，此VCXO振荡器是不带三态功能，请悉知，如果要带3态功能，必须是6个脚位封装才可以，从上两个图我们可以看出，脚位功能分别如下：

1脚Vcont脚：代表通过电压的调整，使频率产生变化，调整变化的范围参考规格书的APR(Absolute Pulling Range)或FAR(Frequency Adjustment Range)的范围值。

2脚为OE/Tri-State，一般是三态功能脚，如果没有三态功能，即为NC(No Connection)不连接

3脚为GND，为接地脚

4脚为Output，频率输出脚，如果为差分VCXO晶振，即为频率正向输出脚

5脚为NC脚或OutputN，普通VCXO为NC脚不连接，如果是差分输出晶振则为频率负向输出脚

6脚为Vcc脚，为工作电压输入脚，电压为1.8V，2.5V，3.3V，5.0V，具体工作电压请以规格书为最终结果。

TCXO温补晶振/VC-TCXO压控温补晶振的脚位说明

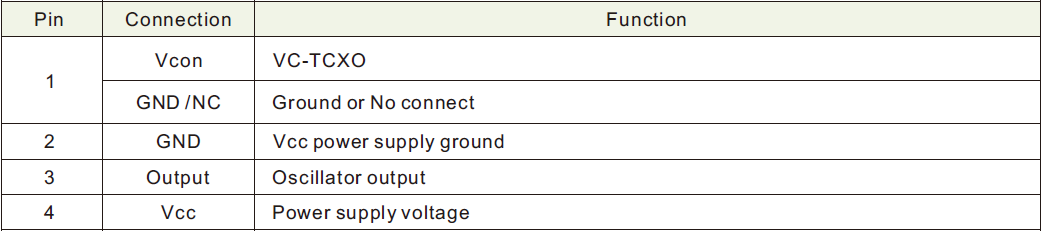

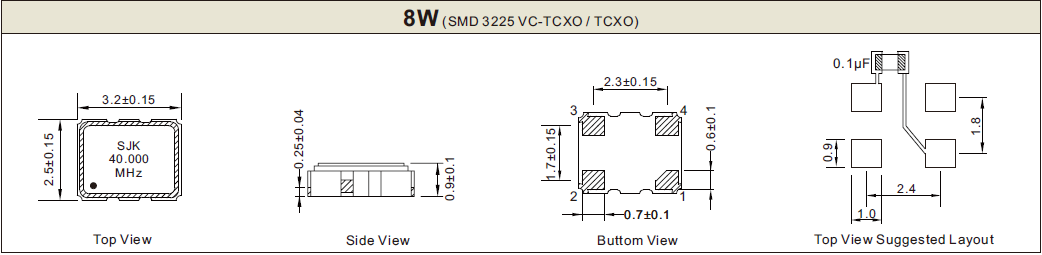

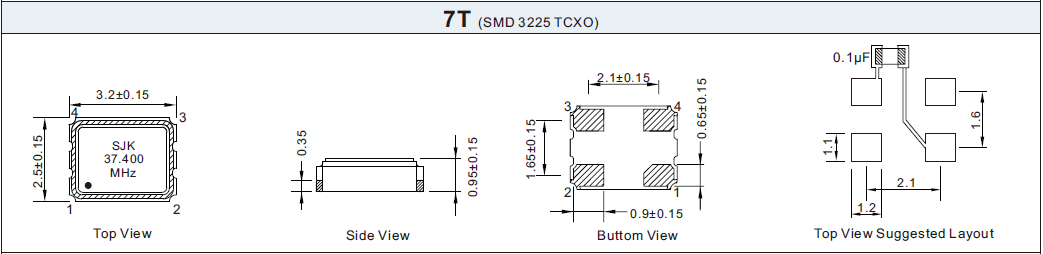

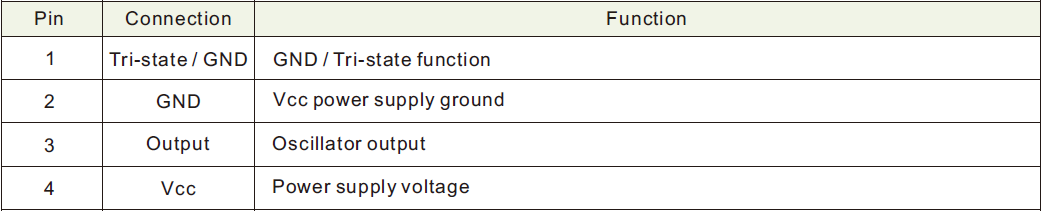

TCXO温补晶振产品分为两种一种是不带VC压控功能的TCXO温补晶振，一种是带压控功能的VC-TCXO压控温补晶振，同样有多种脚位不同封装，在这里我们只介绍4个脚封装温补晶振产品，下面以8W系列带VC压控功能的SMD 3225温补晶振VC-TCXO和不带VC压控功能的7T系列SMD 3225温补晶振TCXO来说明：
