汽车上各司其职的晶振,你了解多少?

时间:2021-07-14 来源:晶科鑫微信公众号


随着汽车性能、智能化及安全系数的不断提高,汽车CPU(中央处理器)需要处理的数据越来越多。CPU的任何复杂指令的实现离不开晶振为其提供稳定且精准的时钟信号源作为指引。接下来,随小编一起来了解下在汽车上各司其职的晶振。

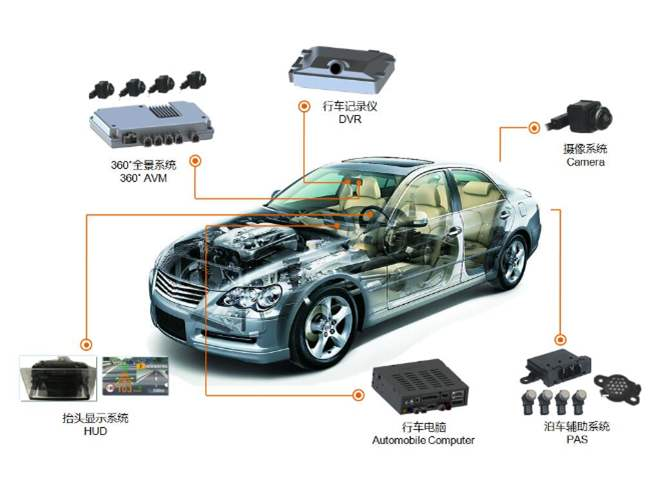

汽车部件用到晶振产品


晶振在汽车电子中的作用很大,含有汽车电子晶振的主要系统有:

安全控制系统:引擎控制、线控转向系统、变速器、安全气囊、防抱死刹车系统、胎压监测系统、电动助力系统等。

数据信息系统:汽车音响、车载导航系统、数据公交车系统、视频监控系统、倒车雷达、安全线控系统等。

智能交通系统:自动智能收费系统、道路交通实时数据系统、车牌自动识别系统、公路智能系统、智能运输系统等。

汽车时钟系统:时间显示、计时器、仪表盘、遥控门锁、遥控钥匙、汽车空调、车窗自动控制、自动车灯、汽车防盗系统等。

从上述来看,汽车上的基本功能都要用到晶振,但是你知道吗,汽车电子不同于一般的消费电子,因为其工作环境之恶劣,所需求的晶振是高品质晶振、防震性好,能保证电路的高质量晶振。

汽车电子对晶振的高要求:

1.宽范围的工作温度(-40-+125℃,也可以被应用到+150℃的环境中);

2.极端严峻的环境条件下具有稳定的起振特性;

3.具有耐热、防振、耐撞击等优良特性;

4.符合AEC-Q200标准;

5.零缺陷等品质的高要求。

汽车电子常用晶振型号:温补晶振(TCXO)、无源贴片晶振SMD3225、7050、5032、晶体振荡器等产品规格(如用于车载GPS导航等)。
车载蓝牙及WIFI常用晶振:SMD3225 26MHz或 SMD3225 16MHz,推荐精度至少为±10PPM的贴片晶振。确保联机及数据传输正常,不掉线。

用于时间显示的晶振:贴片晶振32.768KHz,如7K(1.6×1.0)或7M(7.0×1.5),精度为±10PPM~±20PPM。

32.768kHz晶振

最后补充一下车规级晶振,主要涉及宽温晶振。在工作温度为-40~+85℃,或者-40—105℃范围内,晶振需要具备正常工作的性能。这里需要解释一下:并非汽车上所有晶振都严格要求为车规级,如汽车音响,行车记录仪等电子设备则对晶振工作温度范围没有苛刻要求。但像引擎部位不同,工作温度必须满足-40-125℃,乃至-40—150℃。
汽车里用到的晶振可不只这几款哦,除了上面介绍到的几款常用的,至少还有十几款晶振。晶科鑫专注晶振行业32年,生产和销售的晶振广泛用于手机,汽车电子,智能仪表,GPS模块、汽车音响等领域,更多详情请关注我们的微信公众号,欢迎您的留言咨询。
