RISC-V整机的晶振清单：无源、差分、VCXO怎么选？

10月18日至20日，第六届RISC-V中国峰会在深圳举行。进迭时空V100服务器芯片、达摩院玄铁C950、奕行智能Epoch AI云端大算力芯片等产品集中亮相，RISC-V正在从嵌入式应用向服务器、数据中心等更复杂的计算场景拓展。

算力芯片越来越强，整机设计也面临更高要求。除了CPU架构、内存和接口性能，还有一个容易被忽略的基础环节：时钟系统。

芯片需要按照稳定的时钟节拍执行指令，数据传输、接口通信和多设备同步也离不开精准的时序控制。晶振作为常见的外部时钟源，直接关系到系统运行的稳定性。

这篇文章结合实际项目晶振BOM，从工控计算机、网络设备和工业通信三个方向，看看RISC-V相关整机可能用到哪些晶振，以及不同规格分别承担什么任务。

一、为什么RISC-V整机离不开稳定时钟？

无论采用RISC-V、ARM还是其他处理器架构，数字系统都需要时钟信号作为运行基准。

晶振利用石英晶体的压电效应产生稳定的频率信号，常见精度可以达到ppm级）。相比之下，片上RC振荡器成本较低、集成方便，但频率精度、温度稳定性和长期稳定性通常不如高品质晶振。

在实际应用中，时钟源不仅影响MCU和SoC的运行节拍，还会影响PLL锁相环、通信接口及高速数据传输。

例如，参考时钟不稳定，可能导致PLL频率偏差、通信误码增加，严重时还可能出现接口失锁或系统异常。因此，工业控制、网络通信和高速计算设备通常需要根据时钟架构选择合适的晶振或有源振荡器。

需要注意的是，并不是所有RISC-V芯片都必须外接晶振，部分芯片已经集成内部振荡器，具体方案取决于芯片设计和整机时钟需求。

二、真实项目BOM：五类晶振分别用在哪里？

结合工控计算机、网络设备和工业通信产品的实际项目BOM，可以看到，无源晶振、差分振荡器和VCXO各有不同的应用位置。

1. 2016 48MHz / 25MHz：工控计算机MCU时钟

2016封装尺寸为1.6×1.2mm，适合PCB空间紧凑、元器件密度较高的工控主板。

48MHz和25MHz无源晶振可根据具体电路设计，分别用于MCU主时钟或相关外设时钟基准。选型时需要关注负载电容、频率偏差、等效串联电阻以及起振条件，确保与芯片内部振荡电路匹配。

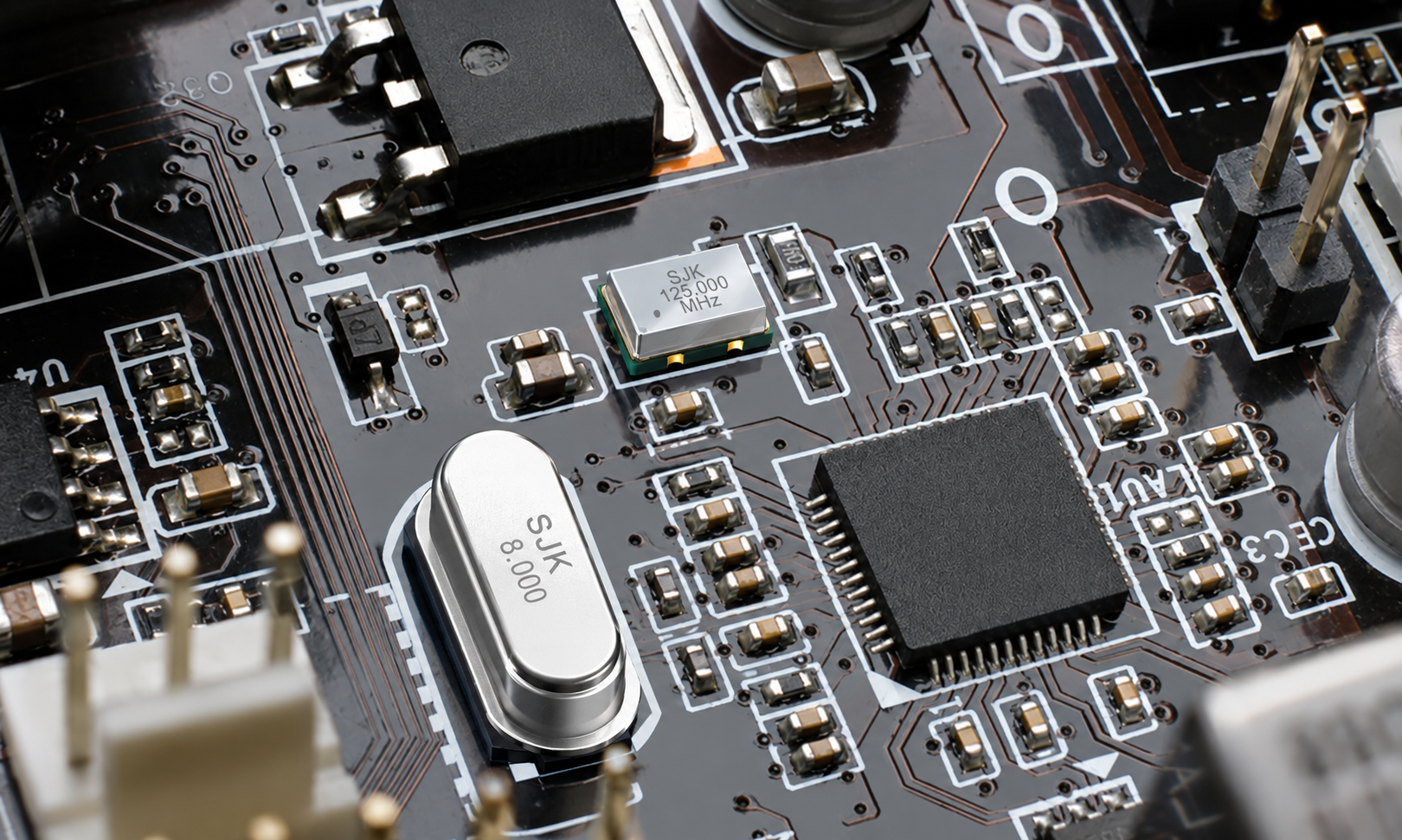

2. 3225 8MHz：工业设备主控时钟

3225封装尺寸为3.2×2.5mm，8MHz是常见的MCU参考频率之一。

这类无源晶振可应用于工控设备、网络终端及工业控制板卡，为主控芯片提供稳定的基础时钟。相比更小封装，3225在尺寸、焊接工艺和供应选择方面具有较好的实用性。

3. LVDS差分振荡器：高速通信时钟

随着网络设备向高速率发展，SerDes、高速以太网PHY及PCIe等接口对参考时钟的抖动和信号完整性提出了更高要求。

LVDS差分振荡器通过差分信号传输，具有较好的抗共模干扰能力，适合高速时钟分配场景。实际选型需要结合芯片参考时钟要求，重点确认输出频率、差分电平、相位抖动及供电条件。

4. 14×9 VCXO 100.000MHz：工业通信频率控制

规格为14×9、100.000MHz、5.0V供电、SineWave输出、2.5V中心控制电压的VCXO，可用于工业通信、网络设备中的频率合成、时钟恢复及PLL参考。

VCXO即压控晶体振荡器，可以通过外部控制电压对输出频率进行微调，适合需要频率校准和同步控制的应用。

其中，正弦波输出适用于相应的射频或时钟处理电路，具体还需要匹配后级输入接口和电气参数。

5. 3225 VCXO 19.2MHz：通信设备频率校准

3225 VCXO 19.2MHz、3.3V CMOS输出，适合部分工业通信设备的参考时钟和频率调整电路。

19.2MHz是通信及电子设备中常见的参考频率之一。VCXO能够通过控制电压调整频率，配合PLL实现频率校准、同步和抖动控制。

与普通无源晶振相比，VCXO集成了振荡电路，使用时需要重点确认控制电压范围、拉频范围、输出电平和稳定度要求。

三、RISC-V整机晶振选型，重点看什么？

面对不同的处理器、接口和工作环境，晶振选型不能只看频率和封装尺寸。

首先看电路需求。无源晶振需要与芯片内部振荡电路配合，确认负载电容、驱动能力和起振条件；有源振荡器则需要确认供电电压、输出类型及接口兼容性。

其次看信号类型。普通MCU时钟通常可以采用CMOS方案，高速接口需要根据芯片要求选择LVDS等差分输出，正弦波VCXO则要匹配相应的后级电路。

再次看工作环境。工业设备通常需要关注-40℃～+85℃工作温度范围、频率稳定度、温度频差和长期老化指标。

最后看动态性能。对于高速通信和时钟恢复电路，还要重点关注相位抖动、相位噪声以及VCXO拉频范围，不能只凭标称频率判断是否适用。

固定频率与压控调频有什么区别？

普通晶振的输出频率通常在出厂时确定，不能随意改变。例如100MHz普通有源晶振，正常工作时输出固定的100MHz。

而VCXO（压控晶体振荡器）可以通过外部控制电压，在规定的拉频范围内微调输出频率。例如100MHz VCXO和19.2MHz VCXO，均可通过调节控制电压实现小范围频率调整，具体范围以产品规格书为准。

需要注意，VCXO是微调频率，并不是任意改变频率。如果需要完全不同的目标频率，通常需要定制晶振或采用PLL频率合成方案。

四、国产RISC-V发展，时钟器件同样重要

RISC-V从嵌入式处理器向工控计算机、网络设备和服务器等领域拓展，整机时钟架构也会更加复杂。

从MCU基础时钟，到高速SerDes参考时钟，再到工业通信中的频率控制，不同应用对晶振的精度、稳定性、输出形式和环境适应能力都有不同要求。

深圳市晶科鑫实业有限公司专注于频率控制元器件37年，产品涵盖石英晶体、SPXO、TCXO、VCXO、OCXO及差分振荡器等类型，提供2016、3225等常见封装及工业级温度范围产品。

针对工控计算机、网络通信和工业控制等应用，SJK可根据客户的频率、封装、输出电平、供电电压及稳定度要求，协助进行晶振选型与产品匹配。

国产算力的发展，不只是处理器架构和计算性能的提升，也离不开时钟、电源、存储和接口等基础元器件的协同进步。算力决定芯片能做多少事，稳定的时钟则决定系统能否持续、可靠地运行。
